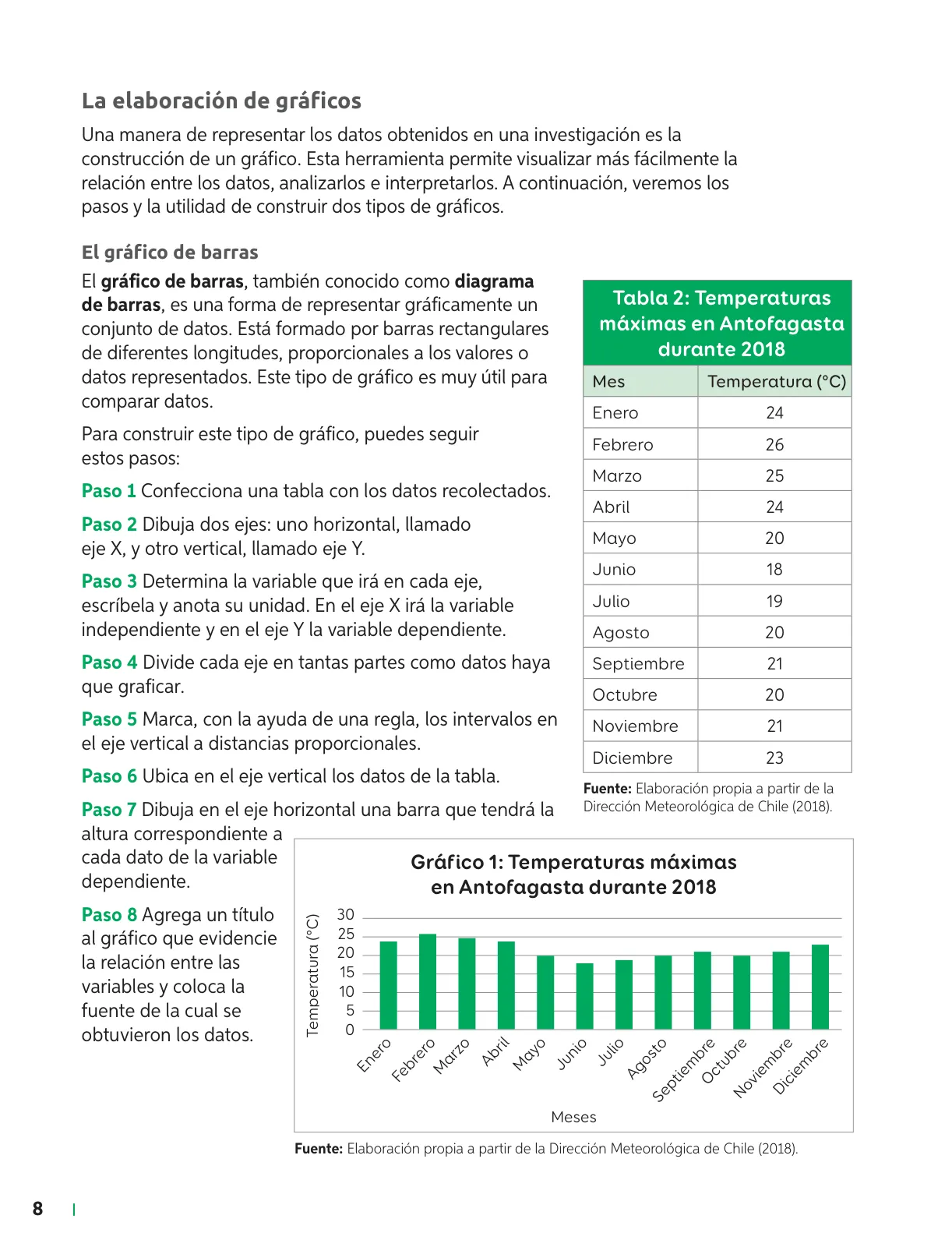

Página — Ciencias Naturales 7 (pág. 9)

La elaboración de gráficos

Una manera de representar los datos obtenidos en una investigación es la construcción de un gráfico. Esta herramienta permite visualizar más fácilmente la relación entre los datos, analizarlos e interpretarlos. A continuación, veremos los pasos y la utilidad de construir dos tipos de gráficos.

El gráfico de barras

El gráfico de barras, también conocido como diagrama de barras, es una forma de representar gráficamente un conjunto de datos. Está formado por barras rectangulares de diferentes longitudes, proporcionales a los valores o datos representados. Este tipo de gráfico es muy útil para comparar datos.

Para construir este tipo de gráfico, puedes seguir estos pasos:

Paso 1 Confecciona una tabla con los datos recolectados.

Paso 2 Dibuja dos ejes: uno horizontal, llamado eje X, y otro vertical, llamado eje Y.

Paso 3 Determina la variable que irá en cada eje,escribela y anota su unidad. En el eje X irá la variable independiente y en el eje Y la variable dependiente.

Paso 4Divide cada eje en tantas partes como datos haya que graficar.

Paso 5 Marca, con la ayuda de una regla, los intervalos en el eje vertical a distancias proporcionales.

Paso 6 Ubica en el eje vertical los datos de la tabla.

Paso 7 Dibuja en el eje horizontal una barra que tendrá la

altura correspondiente a cada dato de la variable dependiente.

Paso 8 Agrega un título al gráfico que evidencie la relación entre las variables y coloca la fuente de la cual se obtuvieron los datos.

Fuente: Elaboración propia a partir de la Dirección Meteorológica de Chile (2018)


Fuente: Elaboración propia a partir de la Dirección Meteorológica de Chile (2018).

Tabla 2: Temperaturas máximas en Antofagasta durante 2018

Mes	Temperatura (°C)
Enero	24
Febrero	26
Marzo	25
Abril	24
Mayo	20
Junio	18
Julio	19
Agosto	20
Septiembre	21
Octubre	20
Noviembre	21
Diciembre	23

8
