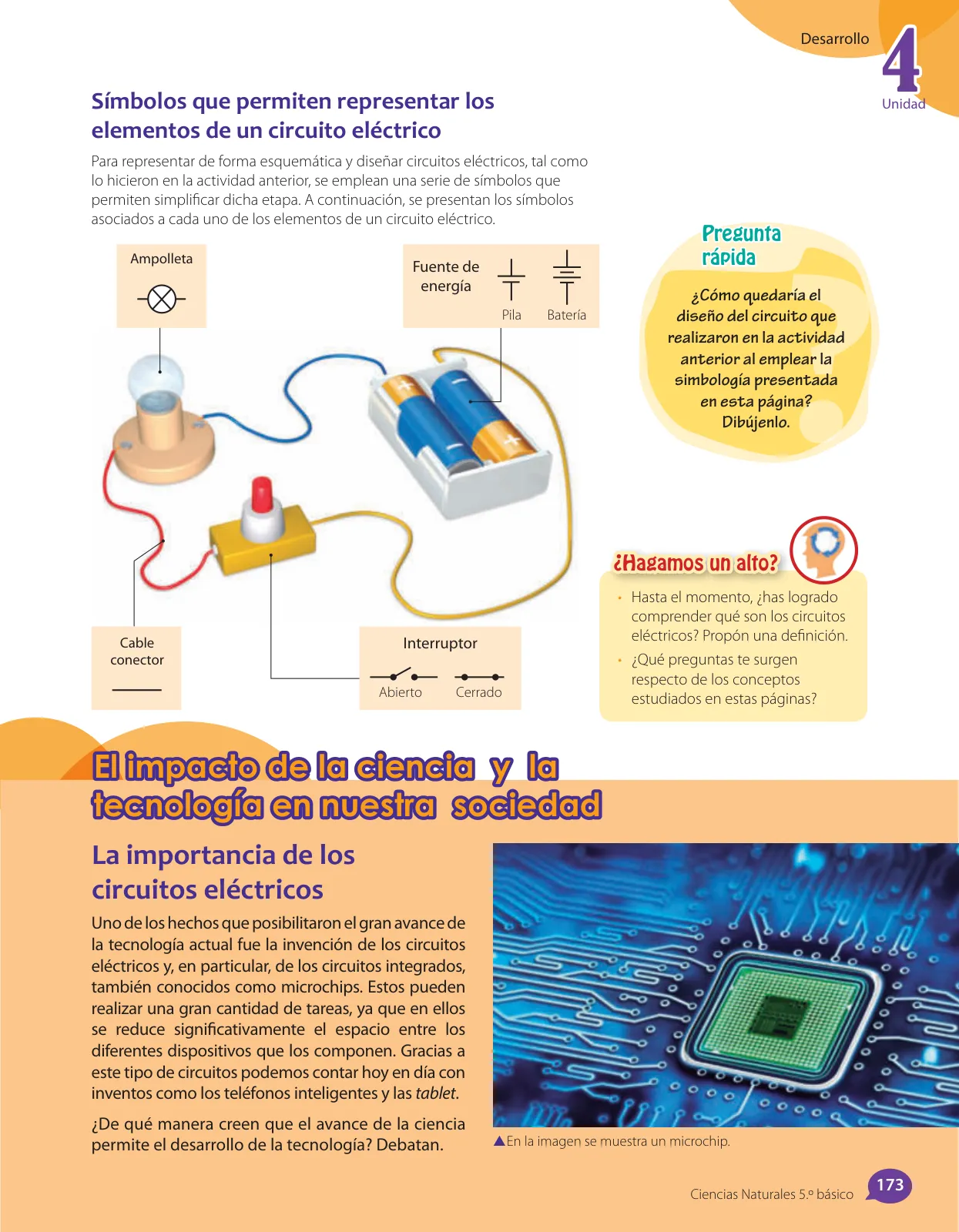

Símbolos que permiten representar los elementos de un circuito eléctrico

Para representar de forma esquemática y diseñar circuitos eléctricos, tal como lo hicieron en la actividad anterior, se emplean una serie de símbolos que permiten simplificar dicha etapa. A continuación, se presentan los símbolos asociados a cada uno de los elementos de un circuito eléctrico.

El impacto de la ciencia y la tecnologia en nuestra sociedad

La importancia de los circuitos eléctricos

Uno de los hechos que posibilitaron el gran avance de la tecnología actual fue la invención de los circuitos eléctricos y, en particular, de los circuitos integrados,también conocidos como microchips. Estos pueden realizar una gran cantidad de tareas, ya que en ellos se reduce significativamente el espacio entre los diferentes dispositivos que los componen. Gracias a este tipo de circuitos podemos contar hoy en dia con inventos como los teléfonos inteligentes y las tablet.

jDe qué manera creen que el avance de la ciencia permite el desarrollo de la tecnología? Debatan.

Pregunta rápida

zCómo quedaría el diseño del circuito que realizaron en la actividad anterior al emplear la simbologia presentada en esta página?Dibújenlo.

iHagamos un alto?

Hasta el momento, jhas logrado comprender qué son los circuitos eléctricos? Propón una definición.jQué preguntas te surgen respecto de los conceptos estudiados en estas páginas?



▲En la imagen se muestra un microchip.


4Unidad

Desarrollo

Ciencias Naturales 5.o básico

173
