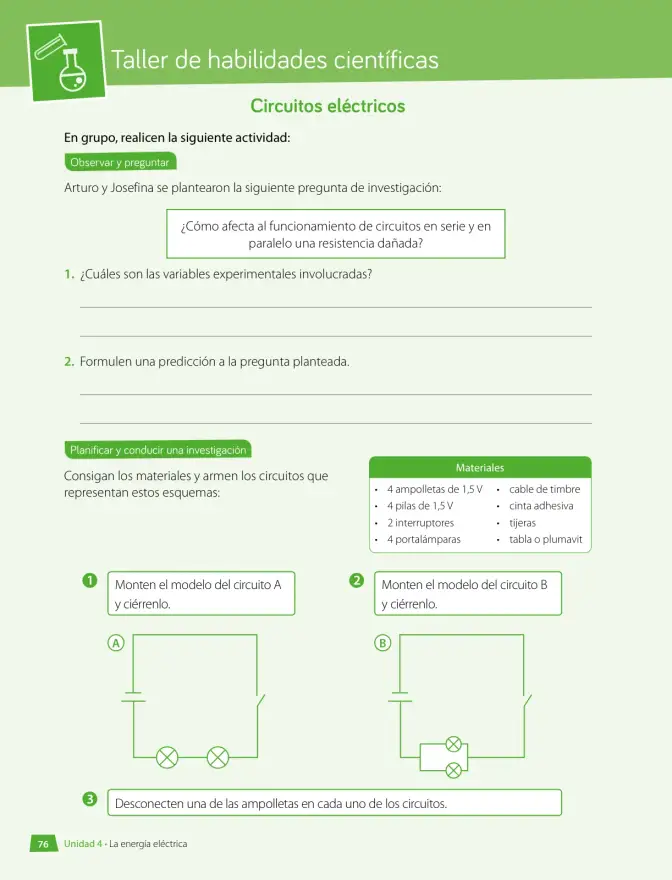

¿Cuáles son las variables experimentales involucradas?

1. Variable independiente: el tipo de conexión del circuito (en serie o en paralelo). Es lo que se cambia a propósito.
2. Variable dependiente: el funcionamiento de las ampolletas, es decir, si encienden o no y con qué brillo. Es lo que se mide u observa.
3. Variables controladas: se mantienen constantes el número de pilas (4 pilas de 1{,}5\,\text{V}, es decir 6\,\text{V} en total), el voltaje de cada ampolleta (1{,}5\,\text{V}), el tipo de ampolletas, los cables y el estado inicial de los circuitos.
4. Variable a manipular en el paso 3: la condición de una ampolleta (buena o dañada), que actúa como una resistencia que se interrumpe o se altera.

Formulen una predicción a la pregunta planteada.

1. En un circuito en serie todos los componentes están en un único camino: la corriente pasa por una ampolleta y luego por la otra.
2. Si una ampolleta se daña y abre el camino, la corriente no puede circular y todas las ampolletas se apagan.
3. En un circuito en paralelo cada ampolleta tiene su propio camino entre los mismos puntos; si una se daña, su rama se interrumpe, pero las otras ramas siguen conectadas.
4. Por lo tanto, en paralelo las ampolletas restantes continúan encendidas (con brillo similar).

Paso 1

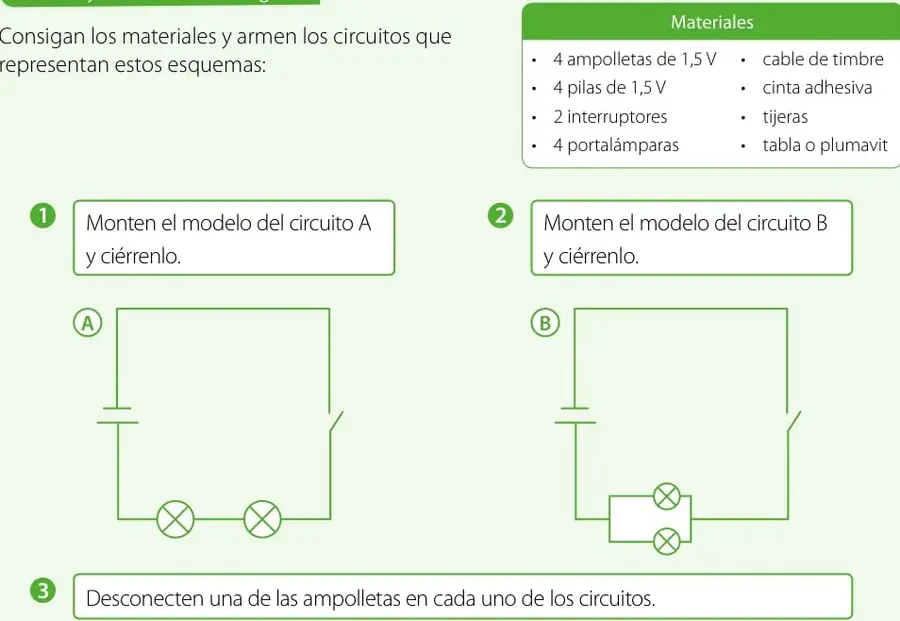

Monten el modelo del circuito A y ciérrenlo (circuito en serie).

1. Unan con cable de timbre: borne positivo de la pila → interruptor → portalámparas 1 → portalámparas 2 → borne negativo de la pila, formando un solo camino cerrado.
2. Coloquen las ampolletas en los portalámparas y cierren el interruptor.

Respuesta orientativa: Ambas ampolletas encienden con el mismo brillo, porque la misma corriente recorre un único camino.

Paso 2

Monten el modelo del circuito B y ciérrenlo (circuito en paralelo).

1. Conecten cada ampolleta con su propio par de cables a los mismos dos puntos del circuito (bornes de la fuente), formando dos ramas independientes.
2. Cierren el interruptor general.

Respuesta orientativa: Las dos ampolletas encienden; cada una recibe el voltaje completo de la fuente a través de su propia rama.

Paso 3

Desconecten una de las ampolletas en cada uno de los circuitos.

1. En el circuito A (serie), al retirar una ampolleta se abre el único camino: la corriente se interrumpe y la ampolleta que queda se apaga.
2. En el circuito B (paralelo), al retirar una ampolleta se abre solo esa rama; la otra rama sigue completa y su ampolleta continúa encendida.
3. Conclusión: una ampolleta dañada (resistencia que se abre) deja sin funcionar todo el circuito en serie, pero no afecta a las demás ramas en paralelo.

Respuesta: Serie: al desconectar una ampolleta se apagan todas. Paralelo: las ampolletas restantes siguen encendidas.
