Circuito eléctrico mixto: ampolletas A y B con interruptores 1, 2, 3 y 4

📄 ejercicios ciencias-naturales 🎓 otro · 5° BASICA Chile 🇨🇱 CL 🗣 Español
Página 74
74 de 84
Página 74 de Libro de Ciencias Naturales – Quinto Básico | Texto del Estudiante MINEDUC – Descargar PDF · 2024
Anterior Página 74 / 84 Siguiente

Respuesta rápida

a) Circuito mixto: A y B en paralelo y el conjunto en serie con la rama principal. b) Interruptor 1 (también el 4). c) Interruptor 3. d) Interruptor 2.

📚 exercise ciencias-naturales ⭐⭐ Dificultad 2/5 ⏱ 5 min lectura

Solución — Página 74

Libro de Ciencias Naturales – Quinto Básico | Texto del Estudiante MINEDUC – Descargar PDF · 2024

2
Ejercicio 2

Observa el circuito de la figura, donde se conectan las ampolletas A y B y los interruptores 1, 2, 3 y 4 a una batería. Las flechas indican el camino que sigue la corriente eléctrica.

a
Parte 2.a
  1. Se observa que la corriente que sale de la batería recorre primero un tramo común con el interruptor 1 y el interruptor 4, y luego se reparte en dos caminos distintos.
  2. La ampolleta A está en un ramal con el interruptor 2 y la ampolleta B está en otro ramal con el interruptor 3; ambos ramales nacen y terminan en los mismos nodos, por lo que A y B están conectadas en paralelo.
  3. Sin embargo, ese conjunto paralelo está conectado en serie con la batería y con los interruptores 1 y 4, que están en el tramo común (rama principal).
Respuesta

Se muestra un circuito mixto: las ampolletas A y B están en paralelo entre sí, y ese conjunto está en serie con la batería y con los interruptores 1 y 4 de la rama principal.

b
Parte 2.b
  1. La corriente sale de un borne de la batería y circula por la rama principal; el interruptor 1 está instalado en esa rama común, antes de que la corriente se separe hacia las ramas de A y de B.
  2. Si el interruptor 1 se abre, se interrumpe toda la corriente antes de llegar al nodo donde se divide, de modo que no pasa corriente por ninguna de las dos ramas.
  3. Lo mismo ocurre con el interruptor 4, que también está en la rama principal.
Respuesta

El interruptor 1 apaga ambas ampolletas (lo mismo ocurre con el interruptor 4), porque está en la rama principal por la que circula toda la corriente antes de repartirse entre A y B.

c
Parte 2.c
  1. La ampolleta B se encuentra en el ramal inferior del paralelo.
  2. El interruptor 3 está conectado en serie dentro de ese mismo ramal, inmediatamente después de B.
  3. Al abrir el interruptor 3, la corriente no puede completar el camino de la rama de B, pero sí sigue circulando por la rama superior de A.
Respuesta

El interruptor 3 apaga solo la ampolleta B, porque está en la misma rama paralela que B.

d
Parte 2.d
  1. La ampolleta A se encuentra en el ramal superior del paralelo.
  2. El interruptor 2 está conectado en serie dentro de ese mismo ramal, inmediatamente después de A.
  3. Al abrir el interruptor 2, se corta únicamente el paso de la corriente por la rama de A, mientras la rama de B continúa cerrada y su ampolleta sigue encendida.
Respuesta

El interruptor 2 apaga solo la ampolleta A, porque está en la misma rama paralela que A.

Contenido de la página

2. Observa el siguiente circuito. En él se conectan las ampolletas A y B y los interruptores 1, 2, 3 y 4 a una batería. Las flechas indican el «camino» que sigue la corriente eléctrica.

![Circuito eléctrico con una batería, dos ampolletas (A y B) y cuatro interruptores numerados 1, 2, 3 y 4](page=0,bbox=[178, 232, 1075, 813])

  • a. Justifica qué tipo de circuito eléctrico se muestra en la figura.
  • b. Fundamenta cuál es el interruptor que apaga ambas ampolletas.
  • c. Fundamenta qué interruptor apaga solo la ampolleta B.
  • d. Fundamenta qué interruptor apaga solo la ampolleta A.

Lección 12 · Circuitos eléctricos y materiales conductores — Página 73

Tabla

Interruptor Ubicación en el circuito Efecto al abrirlo
1 Rama principal (antes del nodo) Se apagan A y B
2 Rama paralela de A Se apaga solo A
3 Rama paralela de B Se apaga solo B
4 Rama principal (tramo de retorno) Se apagan A y B

Diagrama

flowchart LR
  BAT[Bateria] --> I1[Interruptor 1]
  I1 --> NA((Nodo))
  NA --> A[Ampolleta A]
  NA --> B[Ampolleta B]
  A --> I2[Interruptor 2]
  I2 --> NB((Nodo))
  B --> I3[Interruptor 3]
  I3 --> NB
  NB --> I4[Interruptor 4]
  I4 --> BAT

Glosario (4)

Circuito eléctrico
Conjunto de componentes conectados entre sí por los que puede circular la corriente eléctrica formando un circuito cerrado.
Circuito en paralelo
Conexión en la que los componentes se ubican en ramas distintas que nacen y terminan en los mismos nodos, por lo que la corriente se reparte entre ellas.
Circuito mixto
Circuito que combina conexiones en serie y en paralelo.
Interruptor
Dispositivo que abre o cierra el paso de la corriente eléctrica en un punto del circuito.

Preguntas para practicar

¿Por qué la corriente eléctrica se reparte entre las ampolletas A y B?

Porque ambas ampolletas están conectadas en paralelo: la corriente llega a un nodo y se divide en dos ramas, de modo que una parte circula por la rama de A y otra por la rama de B, y luego ambas se vuelven a unir.

¿Qué ocurriría si se abrieran al mismo tiempo los interruptores 2 y 3?

Se interrumpirían las dos ramas paralelas, por lo que ninguna ampolleta se encendería, aunque los interruptores 1 y 4 permanecieran cerrados.

Temas y conceptos clave

Circuitos eléctricosConexiones en serie y en paraleloFunción de los interruptorescircuito cerradorama principalramas paralelasnodo o punto de derivacióninterruptorcircuito mixto

Fuentes y referencias

  • MINEDUC Chile, Texto del Estudiante Ciencias Naturales 5º Básico, Lección 12: Circuitos eléctricos y materiales conductores
¿Te fue útil esta página?

Figuras de la página (1)

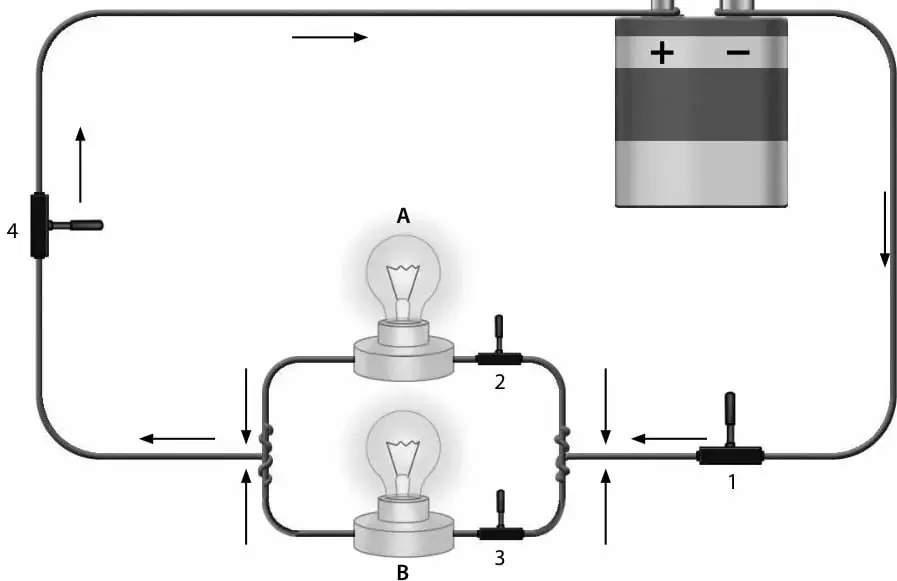

Esquema de un circuito eléctrico: una batería (borne + y borne −) en la parte superior derecha; un conductor que baja por la derecha con el interruptor 1; un nodo del que salen dos ramas paralelas, una con la ampolleta A y el interruptor 2, y otra con la ampolleta B y el interruptor 3; las ramas se unen en un nodo izquierdo y el conductor sube con el interruptor 4 hasta la batería. Flechas indican el camino de la corriente.
Figura 1 image

Preguntas que la gente también hace

¿Cuál es la diferencia entre un circuito en serie y uno en paralelo?
Consulta la solución completa arriba o explora el libro entero para temas relacionados.
¿Por qué un interruptor de la rama principal apaga todas las ampolletas?
Consulta la solución completa arriba o explora el libro entero para temas relacionados.
¿Qué pasa con la otra ampolleta si se quema una ampolleta conectada en paralelo?
Consulta la solución completa arriba o explora el libro entero para temas relacionados.
📌 Antes de leer esto
  • • Reconocer los componentes básicos de un circuito: batería, conductores, ampolletas e interruptores
  • • Saber que la corriente eléctrica necesita un circuito cerrado para circular
  • • Distinguir conexión en serie de conexión en paralelo
Siguiente tema sugerido
Materiales conductores y aislantes de la electricidad

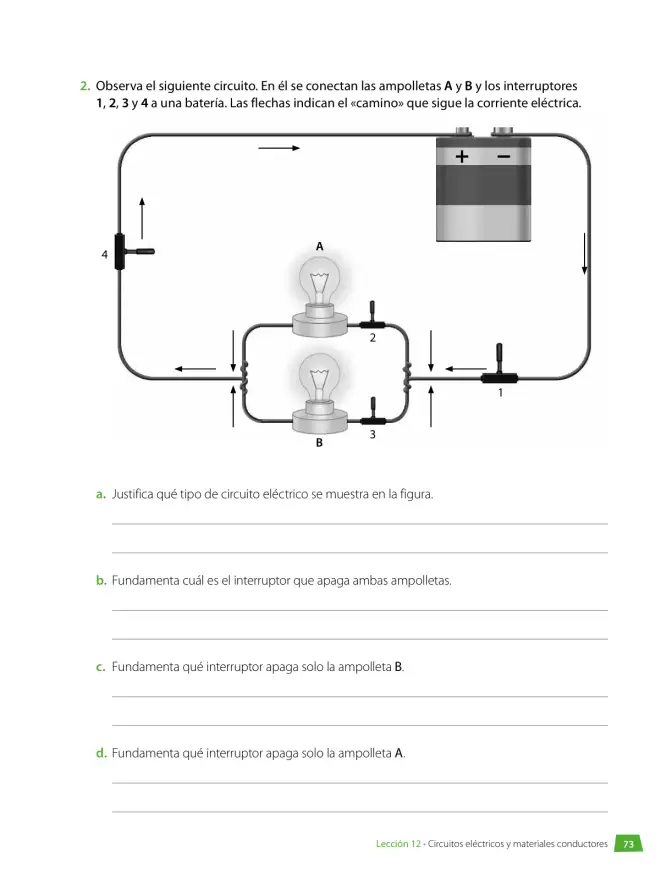

📝 Transcripción de la página (texto seleccionable) 541 caracteres
