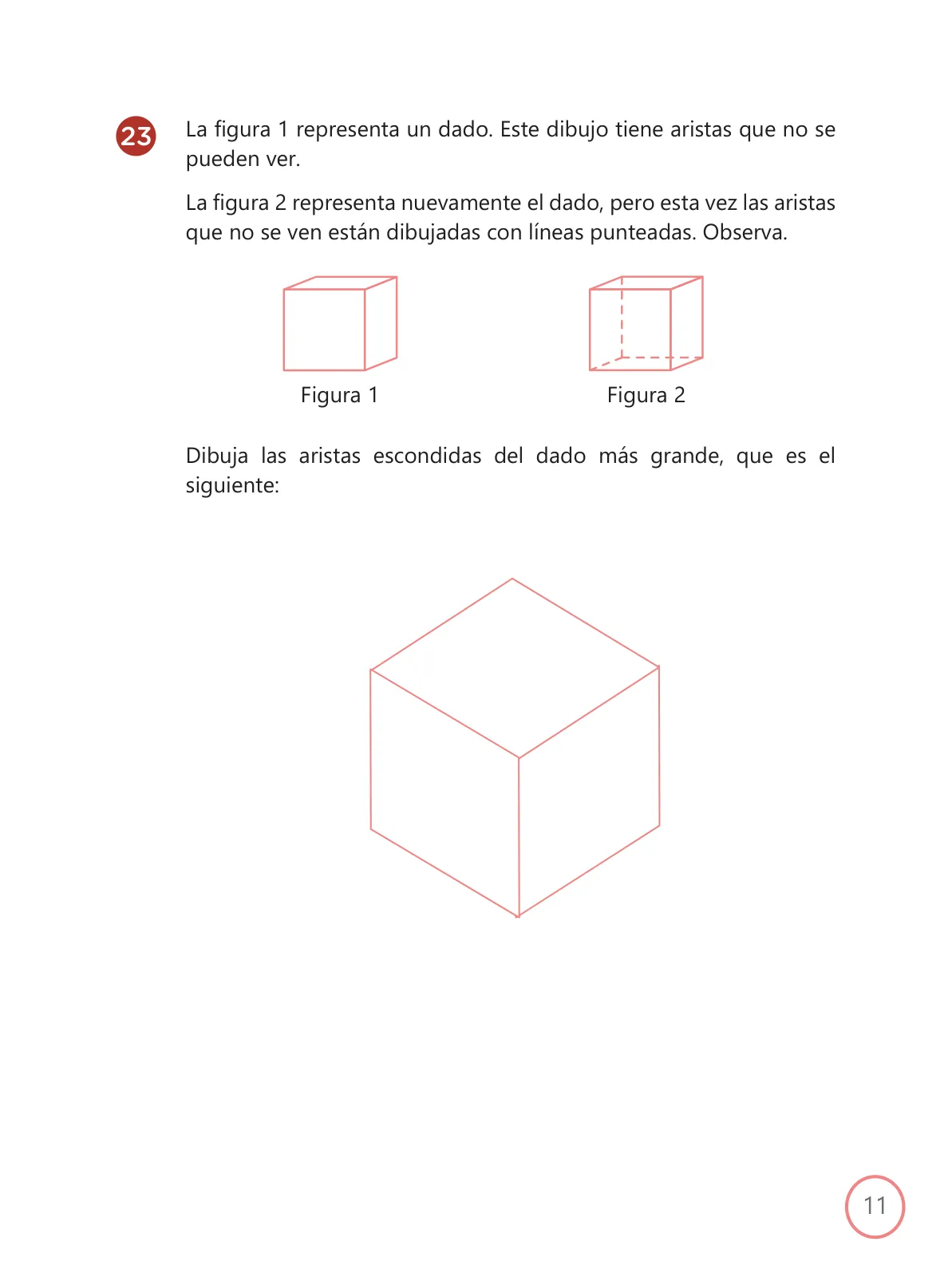

Actividad (parafraseada): se muestran dos dibujos de un dado; el primero omite unas líneas y el segundo las marca con trazos discontinuos. La consigna pide completar, con líneas punteadas, las aristas que faltan en el cubo grande dibujado en vista inclinada.
Ficha y soluciones asistidas por IA. Verifica las respuestas.
Completar con líneas punteadas las aristas ocultas de un cubo (dado)
Respuesta rápida
Trazar con línea punteada las tres aristas que salen del vértice oculto: una hacia el vértice superior, otra hacia el inferior izquierdo y otra hacia el inferior derecho.
Solución — Página 11
Kit de evaluación Proceso 2 Demostrando lo que aprendimos : Matemática, segundo trimestre, Cuarto grado - Primaria · 2019
1 Cuantificar lo que se dibuja
- Un cubo tiene 8 vértices, 12 aristas y 6 caras.
- En el dibujo solo se ven 3 caras: la superior, la lateral izquierda y la lateral derecha.
- Como hay 3 caras visibles, desde el vértice más cercano salen 3 aristas visibles; el cubo completo se dibuja con 9 aristas continuas.
- Las aristas que faltan son 12 - 9 = 3; el número de vértices ocultos es 8 - 7 = 1.
2 Localizar el vértice oculto
- El vértice central, del cual salen las tres aristas visibles, es el vértice cercano V.
- El vértice oculto H es el opuesto a V: se alcanza cruzando el centro del cubo, en sentido contrario a cada arista (siguiendo la diagonal).
- Construcción práctica: desde el vértice superior se traza una recta paralela a la arista vertical visible; desde el vértice inferior izquierdo, una recta paralela a la arista que se dirige hacia arriba-derecha; desde el vértice inferior derecho, una recta paralela a la arista que se dirige hacia arriba-izquierda. Las tres rectas se cortan en H.
3 Trazar las aristas ocultas
- De H hacia arriba hasta el vértice superior T: segmento paralelo a la arista vertical visible.
- De H hacia abajo-izquierda hasta el vértice inferior izquierdo I: segmento paralelo a la arista que va del vértice cercano al vértice superior derecho.
- De H hacia abajo-derecha hasta el vértice inferior derecho D: segmento paralelo a la arista que va del vértice cercano al vértice superior izquierdo.
- Los tres segmentos se dibujan con línea punteada (trazos cortos separados), igual que en el segundo ejemplo de la página.
4 Verificación
- Aristas: 12 = 9\,\text{(visibles)} + 3\,\text{(ocultas)}.
- Vértices: 8 = 7\,\text{(visibles)} + 1\,\text{(oculto)}.
- Caras: 6 = 3\,\text{(visibles)} + 3\,\text{(ocultas)}, ya que las aristas punteadas definen también la cara inferior, la posterior y la lateral posterior.
- Comprobación de paralelismo: cada arista punteada es paralela y de igual longitud proyectada a la arista continua opuesta, de modo que el dibujo resultante sí es un cubo.
Tres aristas punteadas HT, HI y HD, que salen del vértice oculto H y completan el cubo.
Preguntas que la gente también hace
¿Por qué un cubo se dibuja con 9 aristas continuas y 3 punteadas?
¿Cómo se llama el vértice que no se ve en un dibujo de un cubo?
¿Cuántos vértices, aristas y caras tiene un cubo?
- • Reconocer un cubo y sus partes (vértice, arista y cara)
- • Saber trazar segmentos paralelos con regla y escuadra
- • Conocer la convención de línea discontinua para aristas ocultas
- • Distinción entre vista frontal, superior y lateral
