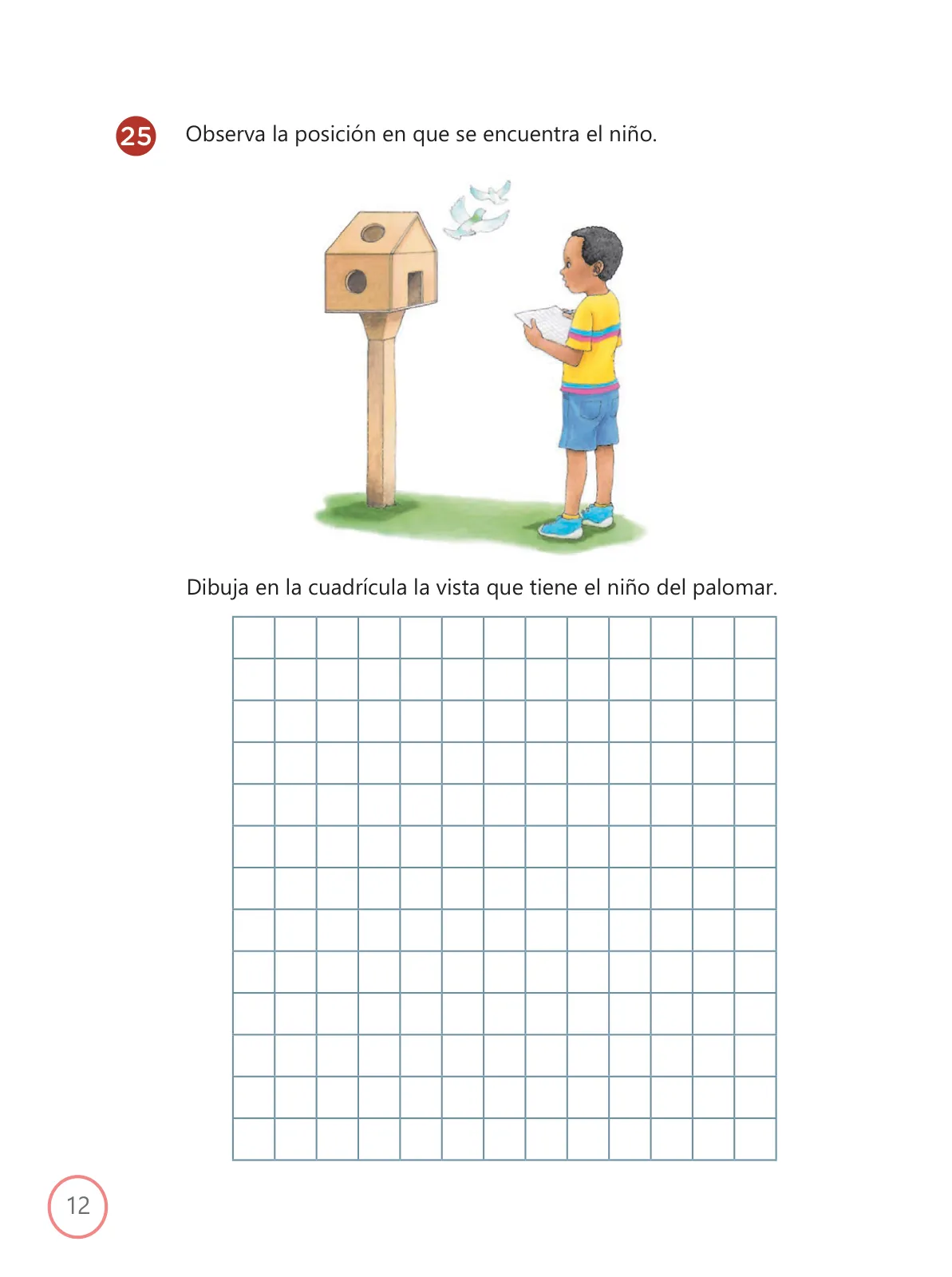

Tarea de representación: dibujar en la cuadrícula la figura que percibe el observador al mirar el palomar de frente.
Análisis de la escena
- El palomar es una caja con techo a dos aguas sostenida por un poste; en una cara tiene una abertura circular y en la cara lateral una abertura rectangular.
- El niño está de pie a la derecha de la estructura y mira dirección horizontal hacia el palomar, por lo que su línea de visión es perpendicular a la cara lateral de la caja.
- Al mirar de forma perpendicular, no existen efectos de profundidad: cada cara que encara al observador se ve reducida a su forma real (cuadrado, rectángulo o triángulo), sin cortes oblicuos.
- Conclusión: lo que el niño percibe es la silueta frontal de la caja con techo a dos aguas, es decir, un pentágono (cuadrilátero abajo + triángulo arriba), con la abertura rectangular dentro del cuadrilátero y, debajo, el poste que sostiene la estructura.
Cómo dibujarlo en la cuadrícula (13 × 13 celdas)
- Elige un cuadrado central de 4 \times 4 celdas; sus lados miden 4 unidades, por ejemplo desde la celda (5,5) hasta la celda (8,8) (columnas 5 a 8, filas 5 a 8).
- Sobre el lado superior de ese cuadrado dibuja el triángulo del techo: su vértice queda en el punto medio del lado superior, 2 celdas a la derecha del borde izquierdo, y 2 celdas más arriba, es decir, en la fila 3. Así el techo mide 4 de base y 2 de altura: A_{\text{techo}} = \frac{4 \times 2}{2} = 4 unidades cuadradas.
- Dibuja la abertura rectangular dentro del cuadrilátero: por ejemplo, un rectángulo de 1 \times 2 celdas centrado en la parte baja del cuadrado, de modo que su área sea A_{\text{abertura}} = 1 \times 2 = 2 unidades cuadradas.
- Dibuja el poste: una franja vertical de 1 celda de ancho que parte del centro inferior del cuadrado y baja hasta la fila 10; su longitud visible es de 10 - 8 = 2 celdas más la base.
- No incluyas la abertura circular: esa cara queda de espaldas al observador y no se ve desde su posición.
- Comprueba la simetría: el triángulo y el poste deben alinearse con el eje vertical central de la caja; si no lo están, la vista no corresponde a una mirada perpendicular.
Verificación de áreas (opcional para comprobar proporciones)
- Cuerpo de la caja: A_{\text{caja}} = 4 \times 4 = 16 unidades cuadradas.
- Figura completa sin poste: 16 + 4 = 20 unidades cuadradas.
- Superficie visible sin la abertura: 20 - 2 = 18 unidades cuadradas.
la vista dibujada es un pentágono (cuadrado con triángulo isósceles encima) con una abertura rectangular de 1 \times 2 celdas en el cuadrilátero y un poste vertical de 1 celda de ancho debajo; no aparece el orificio circular.
