Nos divertimos trasladando figuras: traslaciones sobre papel cuadriculado

📄 ejercicios matematica 🎓 primaria · 4° Primaria Perú 🇵🇪 PE 🗣 Español
Página 101
101 de 168
Página 101
Anterior Página 101 / 168 Siguiente

Respuesta rápida

Actividad 1: ~10 cuadros hacia la derecha. Actividad 2, cometa izquierda: ~11 cuadros hacia abajo. Cometa derecha: ~8 cuadros hacia arriba. La forma y el tamaño no cambian.

📚 exercise matematica ⭐ Dificultad 1/5 ⏱ 4 min lectura

Solución — Página 101

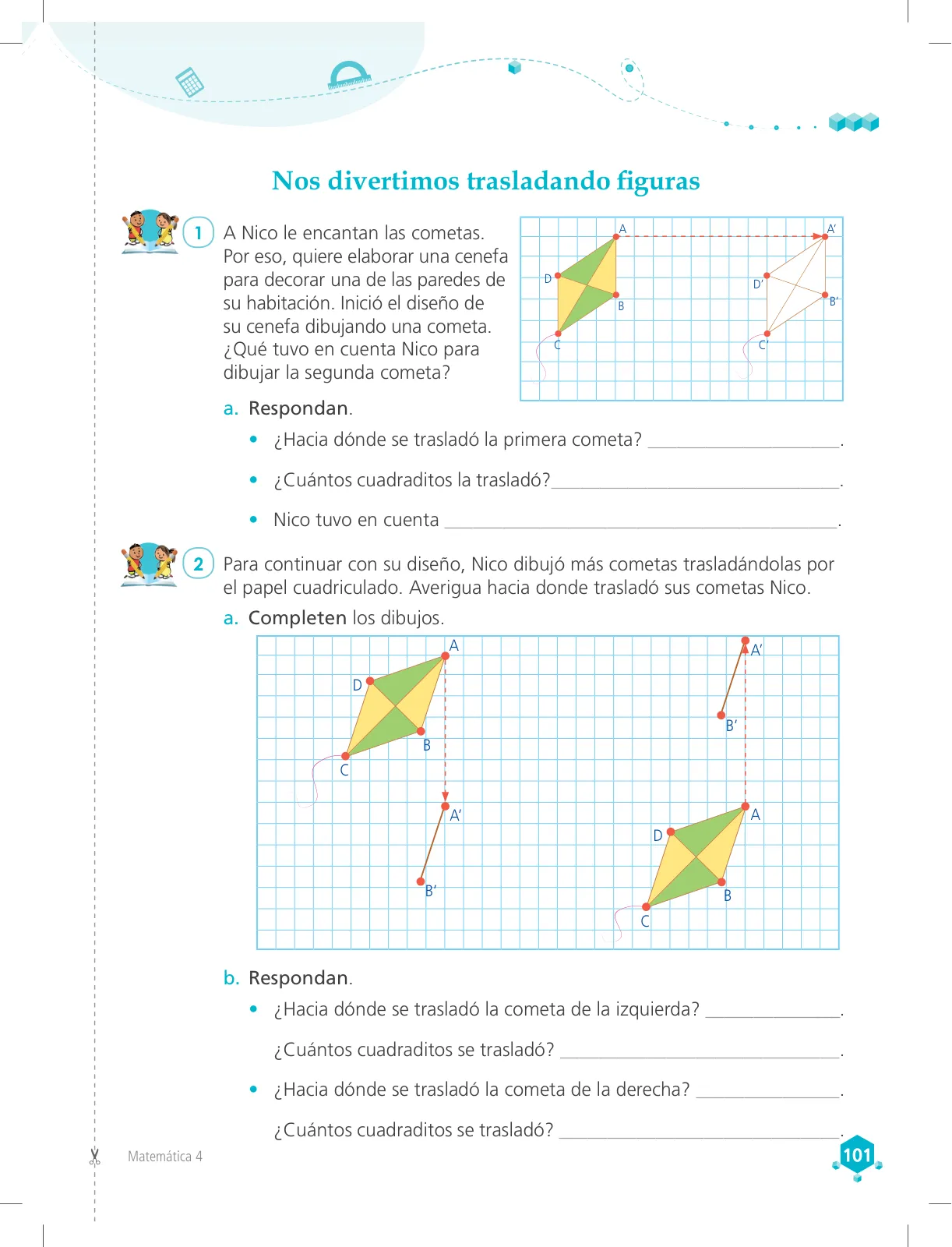

Matemática 4 : cuaderno de trabajo para cuarto grado de Educación Primaria 2018 · 2018

1
Ejercicio 1

Actividad 1 — Cometa copiada en sentido horizontal

Sobre la retícula aparecen dos cometas: la original y su copia, unidas por una flecha roja discontinua que va del vértice superior de la primera al vértice superior de la segunda.

  1. Se identifica el desplazamiento. La flecha es horizontal y apunta a la derecha, por lo que la transformación es una traslación puramente horizontal: T(x,y) = (x + a,\; y), \quad a > 0 Solo cambia la coordenada x; la coordenada y se conserva.

  2. Se elige un punto de referencia. El vértice superior A es cómodo: su imagen es el vértice superior A' de la cometa copiada.

  3. Se cuentan los cuadros de A hasta A'. Sobre la retícula impresa hay aproximadamente 10 cuadros entre A y A': d(A,A') \approx 10 \; \text{cuadros} \quad \Rightarrow \quad a \approx 10 (El recuento exacto debe hacerse sobre la hoja impresa: si al contar se obtiene 11, se usa ese valor, pero el sentido es indudable: derecha.)

  4. Se aplica el mismo desplazamiento a todos los vértices. Como la traslación es una isometría, cada punto se mueve igual: D \to D',\; B \to B',\; C \to C' \quad \text{con} \quad DD' = BB' = CC' \approx 10 \, \text{cuadros}

  5. Comprobación. Las cometas son congruentes: AD = A'D', AB = A'B', etc. La forma, el tamaño y el orden de los vértices no cambian, y la cola se traslada con el mismo criterio.

n
Parte 1.n

1 ¿Hacia dónde se movió la cometa original?

Respuesta: Hacia la derecha (desplazamiento horizontal).

Respuesta

Hacia la derecha (desplazamiento horizontal).

n
Parte 1.n

2 ¿Cuántos cuadros se trasladó?

Respuesta: Unos 10 cuadros hacia la derecha (confírmese contando sobre la retícula impresa).

Respuesta

Unos 10 cuadros hacia la derecha (confírmese contando sobre la retícula impresa).

n
Parte 1.n

3 ¿Qué tuvo en cuenta el estudiante?

Actividad 2 — Completar cometas trasladadas

Procedimiento general: 1) comparar la figura original con la parte de la imagen ya marcada; 2) medir el desplazamiento de un punto marcado hasta su imagen (cuántos cuadros y en qué sentido); 3) aplicar ese mismo desplazamiento a cada vértice; 4) unir los vértices con los mismos lados y trazar la cola.

Respuesta

El desplazamiento completo: el sentido (derecha) y la distancia en cuadros medidos desde un punto de referencia; además, que la copia debe conservar la forma y el tamaño del original.

a
Parte 1.a

Completar los dibujos

  • Cometa de la izquierda. El vértice superior A está unido por una flecha vertical que apunta hacia abajo hasta A', y B' aparece debajo de B. El desplazamiento es vertical, hacia abajo, de aproximadamente 11 cuadros. Se bajan D, B y C once cuadros y se trazan el contorno y la cola de la cometa resultante.
  • Cometa de la derecha. A' y B' aparecen encima de la cometa original: el desplazamiento es vertical, hacia arriba, de unos 8 cuadros. Se suben todos los vértices 8 cuadros y se completa el trazado.
b
Parte 1.b

Responder

  • Cometa de la izquierda: hacia abajo, unos 11 cuadros.
  • Cometa de la derecha: hacia arriba, unos 8 cuadros.

Verificación: en ambos casos los segmentos que unen puntos correspondientes son paralelos, del mismo sentido y de la misma longitud: AA' \parallel BB' \parallel CC' \parallel DD', \quad AA' = BB' = CC' = DD' Por eso las cometas resultantes son imágenes exactas de las originales.

Idea de fondo: para trasladar figuras no basta con copiarlas «a ojo»: hay que elegir un punto de referencia, medir el desplazamiento en cuadros (sentido + distancia) y aplicar ese mismo desplazamiento a cada punto de la figura.
