¿Qué muestra la página?

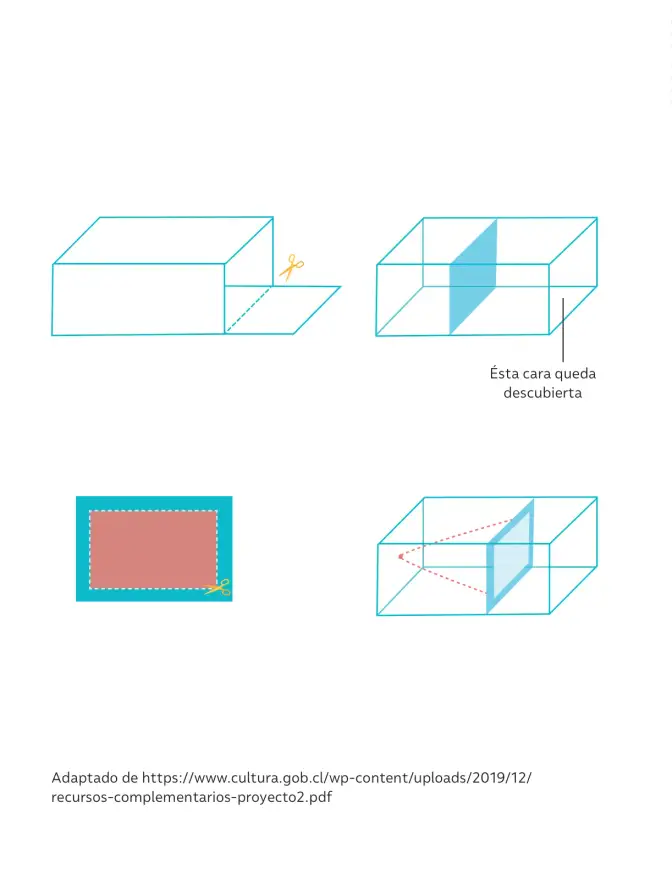

La página presenta cuatro esquemas de una misma experiencia con una caja de cartón, una linterna y una cartulina. Sirven para comprobar que la luz viaja en línea recta y que, por eso, los objetos producen sombras.

Panel 1: se prepara la caja

1. Se toma una caja rectangular de cartón.
2. Con las tijeras se corta la tapa (y una cara lateral) para poder ver el interior y meter objetos.

Idea clave: la caja abierta será la "cámara oscura" donde observaremos la luz.

Panel 2: se coloca una pantalla en el interior

1. Dentro de la caja se pone una cartulina o pantalla translúcida que la atraviesa de arriba a abajo.
2. Al encender la luz por un lado, la pantalla bloquea los rayos.
3. La cara de la caja que está detrás de la pantalla no recibe luz: queda oscura.

Texto de la imagen: "Ésta cara queda descubierta" (queda sin iluminar, en sombra).

Explicación: la pantalla es un obstáculo opaco; como la luz solo avanza en línea recta, no puede rodear la pantalla y esa cara queda en sombra.

Panel 3: se hace una ventana en la cartulina

1. Se toma una cartulina (la del marco celeste) y se recorta el rectángulo central siguiendo la línea punteada.
2. Resulta una cartulina con una ranura o ventana rectangular en el centro.
3. Esa ventana se coloca en el mismo lugar donde estaba la pantalla completa.

Panel 4: la luz atraviesa la ventana

1. La linterna se enciende frente a la ranura.
2. Las flechas rojas punteadas muestran que los rayos viajan en línea recta desde la linterna hacia la ranura.
3. Como la ranura es un rectángulo, solo pasan los rayos que la atraviesan y dibujan en la cara opuesta un rectángulo luminoso del mismo tamaño y forma que la abertura.

Respuesta orientativa: al abrir una ventana en el obstáculo, la luz que la atraviesa viaja en línea recta y proyecta una figura luminosa semejante a la abertura; cuanto más pequeña la ranura, más pequeño (y más nítido) el rectángulo de luz.

flowchart LR
  A[Linterna] -->|rayos en línea recta| B{Ranura rectangular}
  B -->|pasan los rayos| C[Rectángulo de luz en la cara opuesta]
  B -->|no pasan| D[Sombra alrededor del rectángulo]

Conclusión general: la luz se propaga en línea recta; un objeto opaco interpuesto genera sombra y una abertura deja pasar la luz solo por donde está el hueco.
