Las vistas de un sólido desde diferentes posiciones

📄 ejercicios matematica 🎓 primaria · 5° Primaria Colombia 🇨🇴 CO 🗣 Español
Página 35
35 de 96
Página 35 de Matematica 5° · Cartilla
Anterior Página 35 / 96 Siguiente

Respuesta rápida

Figura 1: frente escalonado (2 y 5), lado (5 y 3), arriba 4 \times 6. Figura 2: frente 8 \times 6 con dos ventanas 2 \times 2, lado (6 y 3), arriba 8 \times 7.

📚 exercise matematica ⭐⭐ Dificultad 2/5 ⏱ 8 min lectura

Solución — Página 35

Matematica 5° · Cartilla

1
Ejercicio 1

Idea clave

Dibujar las vistas de un sólido es dibujar las formas como un observador las vería si imaginamos que su visión es plana y que por lo tanto solo ve la cara que tiene al frente. Es muy parecido a dibujar la huella que deja el objeto sobre el papel.

3
Ejercicio 3

Estudia el ejemplo y dibuja las vistas de las caras coloreadas de las figuras de la parte inferior de la página.

El ejemplo: un bloque con forma de U es observado desde tres posiciones: A (al frente), B (al lado) y C (desde arriba, como quien baja en paracaídas). Lo que ve cada observador:

  • Posición A (frente): la silueta en forma de U: un rectángulo con una muesca rectangular en el centro superior.
  • Posición B (lado): solo un rectángulo delgado (el grosor del bloque).
  • Posición C (desde arriba): la forma de U completa con su canal; en el canal se ven tres casillas en fila.

Figura 1: bloque escalonado verde y naranja.

  1. Vista de la cara verde (frente): silueta escalonada: a la izquierda, dos columnas de altura 2; a la derecha, la torre de dos columnas de altura 5.
  2. Vista de la cara naranja (lado): a la izquierda las dos columnas de altura 5 (la torre) y luego cuatro columnas de altura 3.
  3. Vista de la cara superior: un rectángulo con cuadrícula de 4 \times 6 casillas.

Figura 2: edificio verde con ventanas.

  1. Vista de la cara verde (frente): un rectángulo de 8 \times 6 casillas con dos ventanas cuadradas de 2 \times 2: una arriba a la izquierda y otra abajo, hacia el centro.
  2. Vista de la cara naranja (lado): silueta escalonada: cuatro columnas de altura 6 al frente y un escalón de tres columnas de altura 3 hacia atrás.
  3. Vista de la cara rosada (arriba): un rectángulo con cuadrícula de 8 \times 7 casillas.
Respuesta

las vistas se obtienen proyectando cada cara coloreada: en la figura 1, escalón frente (alturas 2 y 5), escalón lado (alturas 5 y 3) y rectángulo 4 \times 6 arriba; en la figura 2, rectángulo 8 \times 6 con dos ventanas de 2 \times 2, escalón lado (alturas 6 y 3) y rectángulo 8 \times 7 arriba.

4
Ejercicio 4

Con los multicubos, bloque de azúcar, jabón o papa, moldea los sólidos como los de las figuras y verifica las respuestas del ejercicio anterior.

Respuesta orientativa: al armar los sólidos bloque por bloque se comprueba cada vista: mirando de frente debe verse la silueta descrita, mirando de lado aparece el escalón y desde arriba se ve el rectángulo con cuadrícula. Si alguna vista no coincide, se cuenta de nuevo el número de columnas y filas de esa cara y se corrige el dibujo.

Contenido de la página

Recuadro: dibujar las vistas de un sólido es dibujar las formas como un observador las vería si imaginamos que su visión es plana y que por lo tanto solo ve la cara que tiene al frente. Es muy parecido a dibujar la huella que deja el objeto sobre el papel.

3. Estudia el ejemplo y dibuja las vistas de las caras coloreadas de las figuras de la parte inferior de la página.

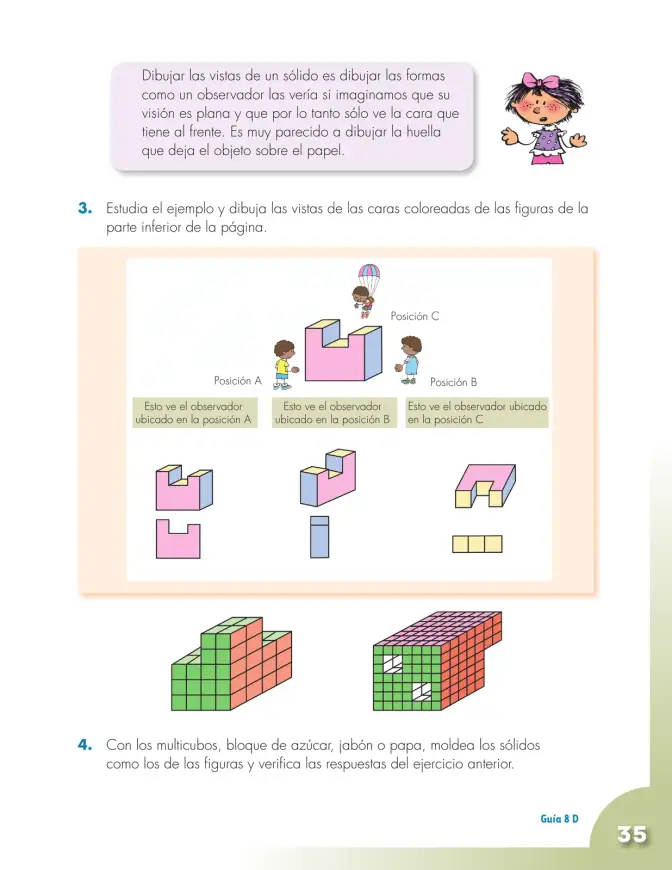

Ejemplo: un bloque con forma de U observado desde la Posición A (un niño al frente), la Posición B (un niño al lado) y la Posición C (una niña que baja en paracaídas, desde arriba). Debajo se muestran tres vistas: lo que ve el observador ubicado en la posición A (silueta en U), en la posición B (rectángulo delgado) y en la posición C (la U con su canal desde arriba).

Figuras: un bloque escalonado verde y naranja; un edificio verde de cuadrícula con dos ventanas, techo rosado y lado naranja con escalón.

4. Con los multicubos, bloque de azúcar, jabón o papa, moldea los sólidos como los de las figuras y verifica las respuestas del ejercicio anterior.

Ejemplos resueltos

¿Qué ve el observador del bloque en U desde las posiciones A, B y C?

Desde A (frente) ve la silueta en U; desde B (lado) ve un rectángulo delgado; desde C (arriba) ve la forma de U con su canal y tres casillas en fila.

Glosario (3)

Vista
Dibujo de la forma que ve un observador desde una posición: de frente, de lado o desde arriba.
Observador
Persona que mira el sólido desde una posición determinada.
Multicubo
Material concreto formado por cubitos que se encajan para armar figuras.

Temas y conceptos clave

Vistas de sólidosPosiciones del observadorRepresentación plana de cuerposvista: forma como la ve un observador con visión planaposiciones A (frente), B (lado), C (arriba)la vista es parecida a la huella del objeto
