Guía 12 B: Ubiquemos figuras en el Plano Cartesiano

📄 ejercicios matematica 🎓 primaria · 5° Primaria Colombia 🇨🇴 CO 🗣 Español
Página 72
72 de 96
Página 72 de Matematica 5° · Cartilla
Anterior Página 72 / 96 Siguiente

Respuesta rápida

1: triángulo (d,7), (f,4), (b,2); heptágono (d,8), (g,8), (g,3), (f,2), (e,2), (d,3), (b,4). 2: triángulo (a,4), (h,7), (e,2); hexágono (c,4), (d,8), (f,8), (g,7), (f,5), (i,4). 3: reflejar cada punto respecto del eje dado.

📚 exercise matematica ⭐⭐ Dificultad 2/5 ⏱ 12 min lectura

Solución — Página 72

Matematica 5° · Cartilla

1
Ejercicio 1

Enunciado: Une con una línea los puntos y descubre el polígono que forman esos vértices. Escribe las coordenadas de cada vértice.

En estos planos las columnas se nombran con letras (a a j) y las filas con números (1 a 9); un punto se escribe como (letra, número).

1
Ejercicio 1

Plano izquierdo

Los puntos están en (d, 7), (f, 4) y (b, 2). Al unirlos con líneas rectas se forma un triángulo.

Respuesta

triángulo con vértices (d, 7), (f, 4) y (b, 2).

1
Ejercicio 1

Plano derecho

Los puntos están en (d, 8), (g, 8), (g, 3), (f, 2), (e, 2), (d, 3) y (b, 4). Al unirlos en orden y cerrar la figura se forma un polígono de 7 lados (heptágono): de (d, 8) a (g, 8) (borde superior recto), baja por (g, 3), entra en escalón a (f, 2) y (e, 2), sube a (d, 3), continúa a (b, 4) y regresa en diagonal a (d, 8).

Respuesta

heptágono con vértices (d, 8), (g, 8), (g, 3), (f, 2), (e, 2), (d, 3), (b, 4).

Ad
2
Ejercicio 2

Enunciado: Ubica los siguientes vértices en un plano cartesiano: triángulo con vértices (a, 4), (h, 7), (e, 2); hexágono con vértices (c, 4), (d, 8), (f, 8), (g, 7), (f, 5), $(i, 4).

  1. Triángulo: marco el punto donde la columna a cruza la fila 4; luego h con la fila 7; luego e con la fila 2. Uno los tres puntos: (a,4) \to (h,7) \to (e,2) \to (a,4).
  2. Hexágono: marco (c, 4), (d, 8), (f, 8), (g, 7), (f, 5) e (i, 4), y los uno en ese mismo orden cerrando la figura en (c, 4).
Respuesta

el triángulo queda con vértices (a, 4), (h, 7), (e, 2) y el hexágono con vértices (c, 4), (d, 8), (f, 8), (g, 7), (f, 5), (i, 4).

3
Ejercicio 3

Enunciado: En cada plano se muestra la mitad de la figura. Complétala.

Plano izquierdo (eje de simetría vertical en la columna e)

  1. El eje de simetría es la recta vertical que pasa por la columna e.
  2. La mitad izquierda tiene: un arco (semicírculo) que parte de (e, 8) hacia la izquierda y baja hasta la zona de 6, y una parte poligonal que baja hasta el segmento horizontal de 2 que termina en (e, 2).
  3. Para completar, llevo cada punto de la mitad al otro lado del eje, a la misma distancia: por ejemplo, el punto a 2 cuadros a la izquierda de e en la fila 7 tiene su pareja a 2 cuadros a la derecha de e en la fila 7.
  4. El arco se repite como espejo hacia la derecha y la parte poligonal también (el escalón y el segmento horizontal de la fila 2 se reflejan hacia la columna g).

Plano derecho (eje de simetría horizontal en la fila 4)

  1. El eje de simetría es la recta horizontal de la fila 4.
  2. La mitad superior tiene una línea quebrada: sube desde el eje hasta la fila 7 entre las columnas d y g, con un quiebre hacia abajo en la zona de las columnas e y f (fila 5).
  3. Reflejo cada punto hacia abajo, a la misma distancia de la fila 4: lo que está en la fila 7 se copia en la fila 1, lo que está en la fila 5 se copia en la fila 3, y los quiebres quedan enfrentados a sus parejas.

Respuesta: la figura completa es simétrica respecto de la horizontal de la fila 4: la mitad inferior es el reflejo de la superior, como una figura en un lago y su reflejo.

Respuesta

la figura completa es simétrica respecto de la vertical de la columna e: el semicírculo se cierra a la derecha y la parte baja se refleja, quedando la mitad derecha idéntica a la izquierda pero invertida como en un espejo.

4
Ejercicio 4

Enunciado: Cada uno elabora figuras incompletas sobre una cuadrícula, así como en la figura anterior, y le pide a los otros del grupo que las completen.

  1. Dibujo sobre una cuadrícula la mitad de una figura cualquiera, junto a un eje de simetría vertical u horizontal.
  2. Entrego la cuadrícula a un compañero o compañera, quien debe reflejar cada punto a la misma distancia del eje.
  3. Para revisar, doblo la hoja por el eje: si las dos mitades calzan, la figura quedó bien completada.

Respuesta orientativa: una buena figura incompleta tiene puntos claros en las filas y columnas de la cuadrícula, y la mitad que dibuja el grupo debe quedar exactamente a la misma distancia del eje que la mitad dada.

Contenido de la página

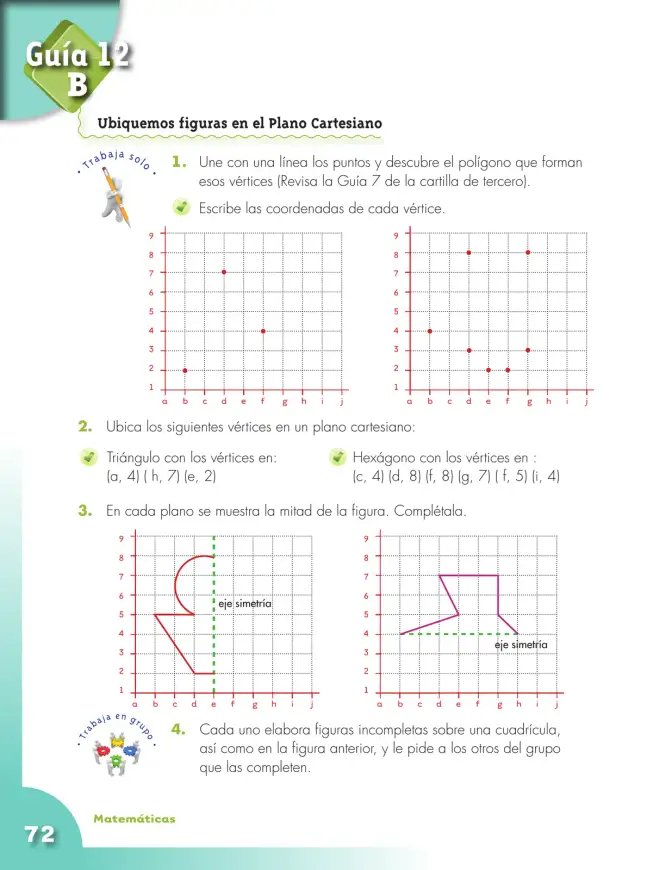

Guía 12 B — Ubiquemos figuras en el Plano Cartesiano

Trabaja solo

1. Une con una línea los puntos y descubre el polígono que forman esos vértices (Revisa la Guía 7 de la cartilla de tercero).

  • Escribe las coordenadas de cada vértice.
  • Plano izquierdo: puntos en (d, 7), (f, 4), (b, 2).
  • Plano derecho: puntos en (d, 8), (g, 8), (b, 4), (d, 3), (e, 2), (f, 2), (g, 3).

2. Ubica los siguientes vértices en un plano cartesiano:

  • Triángulo con los vértices en: (a, 4), (h, 7), (e, 2).
  • Hexágono con los vértices en: (c, 4), (d, 8), (f, 8), (g, 7), (f, 5), (i, 4).

3. En cada plano se muestra la mitad de la figura. Complétala.

  • Plano izquierdo: media figura con eje de simetría vertical en la columna e (arco de semicírculo arriba y parte poligonal abajo).
  • Plano derecho: media figura con eje de simetría horizontal en la fila 4 (línea quebrada con quiebres).

Trabaja en grupo

4. Cada uno elabora figuras incompletas sobre una cuadrícula, así como en la figura anterior, y le pide a los otros del grupo que las completen.

(Pie de página: Matemáticas, página 72.)

Tabla

Vértice Columna (letra) Fila (número) Coordenada
Triángulo 1 a 4 (a, 4)
Triángulo 2 h 7 (h, 7)
Triángulo 3 e 2 (e, 2)

Fórmulas y ecuaciones

\text{Punto simétrico respecto de un eje: misma distancia del eje, lado opuesto}

Glosario (4)

Plano cartesiano
Cuadrícula con ejes que permite ubicar puntos mediante coordenadas; aquí las columnas se nombran con letras y las filas con números.
Coordenadas
Par (letra, número) que indica la columna y la fila donde está un punto.
Eje de simetría
Recta que divide una figura en dos mitades que son reflejo una de la otra.
Vértice
Punto donde se encuentran dos lados de un polígono.

Temas y conceptos clave

Ubicación de puntos en el plano cartesianoCoordenadas de vértices de polígonosSimetría y complemento de figurasplano cartesianocoordenada (letra, número)vérticeseje de simetríareflexióntriángulohexágonoheptágono
¿Te fue útil esta página?

Figuras de la página (3)

Etiqueta verde «Guía 12 B».
Figura 1 image
Dos planos cartesianos con columnas a–j y filas 1–9: el izquierdo con puntos en (d,7), (f,4), (b,2); el derecho con siete puntos en (d,8), (g,8), (b,4), (d,3), (e,2), (f,2), (g,3).
Figura 2 image
Dos cuadrículas con medias figuras: la izquierda con eje de simetría vertical en la columna e (arco y figura poligonal roja); la derecha con eje de simetría horizontal en la fila 4 (línea quebrada magenta).
Figura 3 image

Preguntas que la gente también hace

¿Cómo se ubican puntos en el plano cartesiano con letras y números?
Consulta la solución completa arriba o explora el libro entero para temas relacionados.
¿Cómo se completa la mitad de una figura simétrica?
Consulta la solución completa arriba o explora el libro entero para temas relacionados.
¿Qué polígono forman unos vértices dados?
Consulta la solución completa arriba o explora el libro entero para temas relacionados.
📌 Antes de leer esto
  • • Leer filas y columnas de una cuadrícula
  • • Trazar líneas rectas entre puntos
  • • Reconocer ejes de simetría
Siguiente tema sugerido
Movimientos de figuras en el plano: traslación y reflexión con coordenadas
📝 Transcripción de la página (texto seleccionable) 746 caracteres

Ubiquemos figuras en el Plano Cartesiano

Une con una linea los puntos y descubre el poligono que forman esos vértices (Revisa la Guía 7 de la cartilla de tercero).

Escribe las coordenadas de cada vértice.

  1. Ubica los siguientes vértices en un plano cartesiano:

Triángulo con los vértices en:Hexágono con los vértices en:(a, 4) ( h, 7) (e, 2)(c, 4) (d, 8) (f, 8) (g, 7) ( f, 5) (i, 4)

  1. En cada plano se muestra la mitad de la figura. Complétala.

Guia 12B

![](page=0,bbox=[266, 409, 1093, 747])

![](page=0,bbox=[211, 969, 1030, 1304])

Cada uno elabora figuras incompletas sobre una cuadricula,así como en la figura anterior, y le pide a los otros del grupo que las completen.

![](page=0,bbox=[137, 1307, 287, 1427])

Matemáticas

72
