El dibujo muestra el plano que hicieron Carlos y Patricia de su salón de clases. Las ventanas miden en la realidad 1.80 \, \text{m} de ancho cada una y en el plano están representadas por 3 \, \text{cm} cada una. Carlos y Patricia no escribieron la escala del plano; hay que calcularla y con ese dato hallar las medidas reales.
Ficha y soluciones asistidas por IA. Verifica las respuestas.
Plano del salón de Carlos y Patricia (escala 1:60) y mapa a escala 1:1200000
Respuesta rápida
Escala: 1:60. Salón: 7.20 \, \text{m} \times 4.20 \, \text{m} (área 30.24 \, \text{m}^{2}); CRA 1.20 \times 1.80 \, \text{m}; tablero 2.40 \, \text{m}; puertas 0.90 \, \text{m}; biblioteca 9.52\%, CRA 7.14\%, ambas 16.67\%. Mapa: 3.5 \times 1200000 \, \text{cm} = 42 \, \text{km}.
Solución — Página 42
Matematica 5° · Cartilla
0 La escala del plano
- Convierto la medida real a centímetros: 1.80 \, \text{m} = 180 \, \text{cm}.
- Escribo la razón plano/real: 3 \, \text{cm} : 180 \, \text{cm}.
- Simplifico dividiendo entre 3: 3 : 180 = 1 : 60.
Respuesta: la escala es 1 : 60: cada 1 \, \text{cm} del plano representa 60 \, \text{cm} reales.
Ancho y largo del salón
- Lado superior (largo, con las ventanas): 2 + 1 + 3 + 2 + 3 + 1 = 12 \, \text{cm} del plano.
- Lado izquierdo (ancho, CRA más biblioteca): 3 + 4 = 7 \, \text{cm} del plano.
- Multiplico por la escala: 12 \times 60 = 720 \, \text{cm} = 7.20 \, \text{m} y 7 \times 60 = 420 \, \text{cm} = 4.20 \, \text{m}.
el salón mide 7.20 \, \text{m} de largo y 4.20 \, \text{m} de ancho.
Ancho y largo del espacio del CRA
- En el plano mide 2 \, \text{cm} de ancho por 3 \, \text{cm} de largo.
- Convierto: 2 \times 60 = 120 \, \text{cm} = 1.20 \, \text{m} y 3 \times 60 = 180 \, \text{cm} = 1.80 \, \text{m}.
el CRA mide 1.20 \, \text{m} de ancho y 1.80 \, \text{m} de largo.
Largo del tablero
- En el plano el tablero mide 4 \, \text{cm}.
- Convierto: 4 \times 60 = 240 \, \text{cm} = 2.40 \, \text{m}.
el tablero mide 2.40 \, \text{m} de largo.
Ancho de las puertas
- En el plano cada puerta mide 1.5 \, \text{cm}.
- Convierto: 1.5 \times 60 = 90 \, \text{cm} = 0.90 \, \text{m}.
cada puerta mide 0.90 \, \text{m} de ancho.
Área del salón
- Área total: A = 7.20 \, \text{m} \times 4.20 \, \text{m} = 30.24 \, \text{m}^{2} (incluye la biblioteca y el CRA).
el área del salón es 30.24 \, \text{m}^{2}.
Porcentaje ocupado por la biblioteca y los CRA
- Biblioteca: en el plano 2 \, \text{cm} \times 4 \, \text{cm} \Rightarrow 1.20 \, \text{m} \times 2.40 \, \text{m}; área = 2.88 \, \text{m}^{2}.
- CRA: 1.20 \, \text{m} \times 1.80 \, \text{m}; área = 2.16 \, \text{m}^{2}.
- Porcentaje de la biblioteca: \frac{2.88}{30.24} \times 100 = 9.52\%.
- Porcentaje del CRA: \frac{2.16}{30.24} \times 100 = 7.14\%.
- Juntas: \frac{2.88 + 2.16}{30.24} \times 100 = \frac{5.04}{30.24} \times 100 = 16.67\% (aproximadamente \frac{1}{6} del salón).
la biblioteca ocupa 9.52\% y el CRA 7.14\%; entre las dos, 16.67\% del área del salón.
Un mapa está dibujado a una escala 1 : 1200000. Dos ciudades están a una distancia de 3.5 \, \text{cm} sobre el mapa. ¿Cuál es la distancia real entre ellas?
- Cada 1 \, \text{cm} del mapa representa 1200000 \, \text{cm} reales.
- Multiplico: 3.5 \times 1200000 = 4200000 \, \text{cm}.
- Convierto a metros y kilómetros: 4200000 \div 100 = 42000 \, \text{m} = 42 \, \text{km}.
la distancia real entre las ciudades es de 42 \, \text{km}.
Contenido de la página

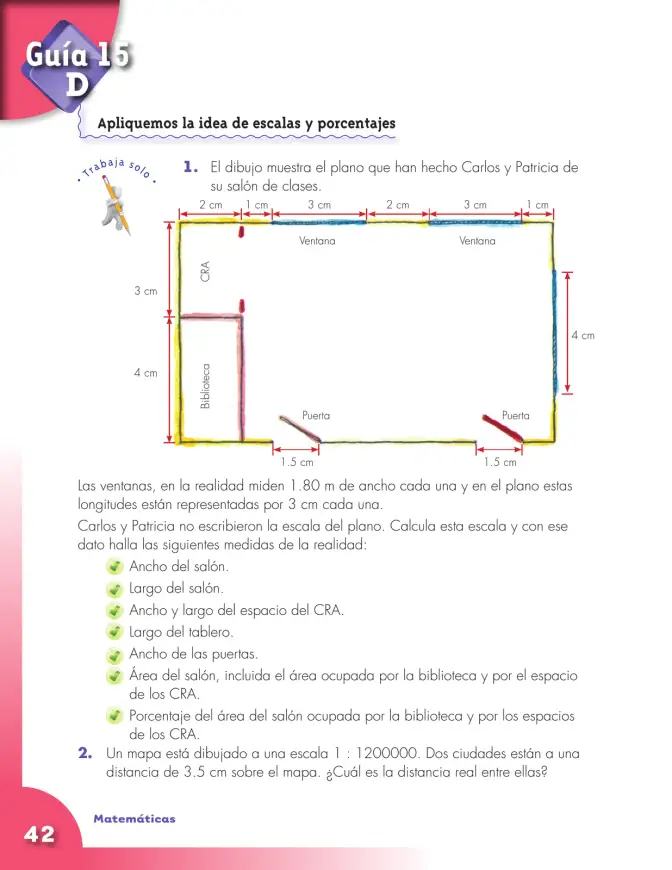

Página 42 de 92 — Guía 15 D. Apliquemos la idea de escalas y porcentajes
1. El dibujo muestra el plano que han hecho Carlos y Patricia de su salón de clases.
Plano: lado superior de 12 \, \text{cm} en total (2, 1, 3, 2, 3 y 1 cm) con dos ventanas de 3 \, \text{cm}; lado izquierdo de 7 \, \text{cm} (3 \, \text{cm} del CRA arriba y 4 \, \text{cm} de la biblioteca abajo); tablero en el lado derecho de 4 \, \text{cm}; dos puertas de 1.5 \, \text{cm} en el lado inferior.
Las ventanas, en la realidad miden 1.80 \, \text{m} de ancho cada una y en el plano estas longitudes están representadas por 3 \, \text{cm} cada una.
Carlos y Patricia no escribieron la escala del plano. Calcula esta escala y con ese dato halla las siguientes medidas de la realidad:
- Ancho del salón.
- Largo del salón.
- Ancho y largo del espacio del CRA.
- Largo del tablero.
- Ancho de las puertas.
- Área del salón, incluida el área ocupada por la biblioteca y por el espacio de los CRA.
- Porcentaje del área del salón ocupada por la biblioteca y por los espacios de los CRA.
2. Un mapa está dibujado a una escala 1 : 1200000. Dos ciudades están a una distancia de 3.5 \, \text{cm} sobre el mapa. ¿Cuál es la distancia real entre ellas?
Tabla
| Elemento | Plano (cm) | Real |
|---|---|---|
| Largo del salón | 12 | 7.20 \, \text{m} |
| Ancho del salón | 7 | 4.20 \, \text{m} |
| Ventana (ancho) | 3 | 1.80 \, \text{m} |
| CRA | 2 × 3 | 1.20 \, \text{m} \times 1.80 \, \text{m} |
| Biblioteca | 2 × 4 | 1.20 \, \text{m} \times 2.40 \, \text{m} |
| Tablero (largo) | 4 | 2.40 \, \text{m} |
| Puerta (ancho) | 1.5 | 0.90 \, \text{m} |
Fórmulas y ecuaciones
\text{Escala} = \frac{\text{medida en el plano}}{\text{medida real}}
\text{Medida real} = \text{medida del plano} \times n \; (\text{escala } 1:n)
\text{Distancia real} = \text{distancia en el mapa} \times 1200000
3 : 180 = 1 : 60
12 \times 60 = 720 \, \text{cm} = 7.20 \, \text{m}
7 \times 60 = 420 \, \text{cm} = 4.20 \, \text{m}
A = 7.20 \times 4.20 = 30.24 \, \text{m}^{2}
\frac{2.88}{30.24} \times 100 = 9.52%
\frac{2.16}{30.24} \times 100 = 7.14%
3.5 \times 1200000 = 4200000 \, \text{cm} = 42 \, \text{km}
Glosario (3)
- CRA
- Centro de Recursos para el Aprendizaje: espacio de la escuela con materiales de estudio.
- Escala numérica
- Razón 1:n que indica que 1 unidad del dibujo representa n unidades reales.
- Biblioteca
- Espacio del salón o de la escuela donde se guardan los libros.
Temas y conceptos clave
Figuras de la página (1)

Preguntas que la gente también hace
¿Cómo se calcula la escala de un plano?
¿Cómo se hallan las medidas reales a partir de un plano a escala?
¿Cómo se convierte cm del mapa a kilómetros reales?
- • Escala como razón
- • Área del rectángulo
- • Porcentaje de una cantidad
- • Conversión cm-m-km
📝 Transcripción de la página (texto seleccionable) 933 caracteres
Apliquemos la idea de escalas y porcentajes
- El dibujo muestra el plano que han hecho Carlos y Patricia de su salón de clases.
Las ventanas, en la realidad miden 1.8O m de ancho cada una y en el plano estas longitudes están representadas por 3 cm cada una.
Carlos y Patricia no escribieron la escala del plano. Calcula esta escala y con ese dato halla las siguientes medidas de la realidad:
Ancho del salón.
Largo del salón.
Ancho y largo del espacio del CRA.
Largo del tablero.
Ancho de las puertas.
Area del salón, incluida el área ocupada por la biblioteca y por el espacio de los CRA.
Porcentaje del área del salón ocupada por la biblioteca y por los espacios de los CRA.
2.Un mapa está dibujado a una escala 1: 120000O. Dos ciudades están a una distancia de 3.5 cm sobre el mapa.\dot{e}^{C u\acute{a}l} es la distancia real entre ellas?
Guia 15D Apliq

Matemáticas
42
