Tema 4: La cartografía y sus instrumentos

Saberes previos

Pregunta: Si te invitan a una fiesta, ¿sabes cómo llegar a la dirección con el croquis de la invitación?

Respuesta orientativa: Sí, un croquis es un dibujo simplificado que muestra las calles y referencias principales para llegar a un lugar. Para usarlo, se localiza primero la dirección de destino en el croquis, se identifica el punto de partida y se siguen las calles indicadas hasta llegar, orientándose con las referencias visibles como esquinas, parques o edificios.

Desequilibrio cognitivo

Pregunta: ¿Se puede saber la hora en la capital de China solo utilizando un mapa y un reloj?

Respuesta orientativa: Sí, es posible. En el mapa se identifica la ubicación de la capital de China (Pekín) y su huso horario (UTC+8) respecto a la posición del país. Con el reloj local y la diferencia horaria calculada a partir de la longitud en el mapa, se puede determinar la hora local en Pekín, aplicando el criterio de que cada huso horario corresponde a 15° de longitud y 1 hora de diferencia.

La cartografía y sus instrumentos

1. Desde la antigüedad, los seres humanos han intentado saber dónde se encontraban y hacia dónde tenían que dirigirse. Con el tiempo, aprendieron a ubicar y representar los rasgos geográficos de los lugares en que habitaban o de los paisajes que iban conociendo.
2. Debido a la necesidad que tiene el ser humano de conocer la configuración de la Tierra y sus territorios, surge la necesidad de su representación. Así nace o se inventa la ciencia de la cartografía.
3. Definición: La cartografía estudia los diferentes métodos e instrumentos que permiten representar, en un plano, una parte o la totalidad de la superficie terrestre.

Representaciones cartográficas

El globo terráqueo

1. Por su forma esférica, es la representación más fiel de la Tierra.
2. En el globo terráqueo se pueden representar lugares muy generales, pero si se busca información más específica resulta poco práctico.
3. Por ello, los mapas son un medio más adecuado para describir gráficamente la superficie terrestre; sin embargo, el problema radica en trasladar la superficie curva del planeta a una superficie plana que es el mapa.

Imagen: El globo terráqueo es útil cuando se examina el planeta entero. No sirve para localizar zonas a detalle.

Los planos

1. Para situar zonas, se utilizan mapas y planos. Los mapas se emplean para localizar un lugar en un territorio grande, como una provincia o un país.
2. Pero si tenemos que ubicar un colegio o el parque del barrio, se usa el plano. En los planos se representan lugares y objetos con líneas simples, como el trazo de las calles, la ubicación de un edificio, etc.
3. Los planos son una forma sencilla de ubicarnos y orientarnos en lugares pequeños.

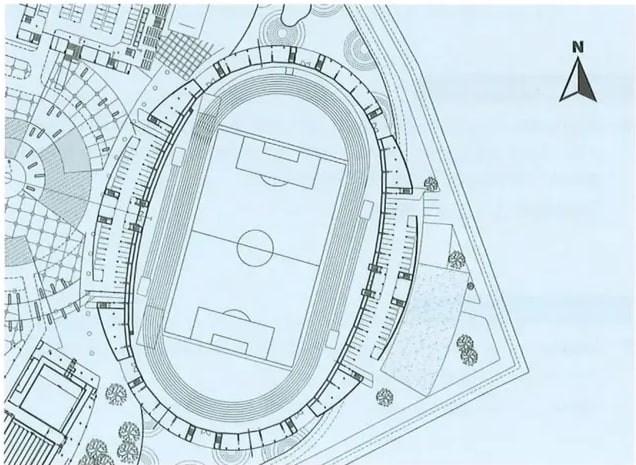

Imagen: Plano de un estadio y del barrio aledaño. El plano está trazado como si miraras el estadio desde arriba (proyección cenital).

Comparativa de representaciones cartográficas:

Estándar CS.4.2.4: Reconocer el significado conceptual de Cartografía y examinar los diversos instrumentos y recursos cartográficos, sus características específicas y su utilidad para los estudios de Geografía y otras ciencias.
