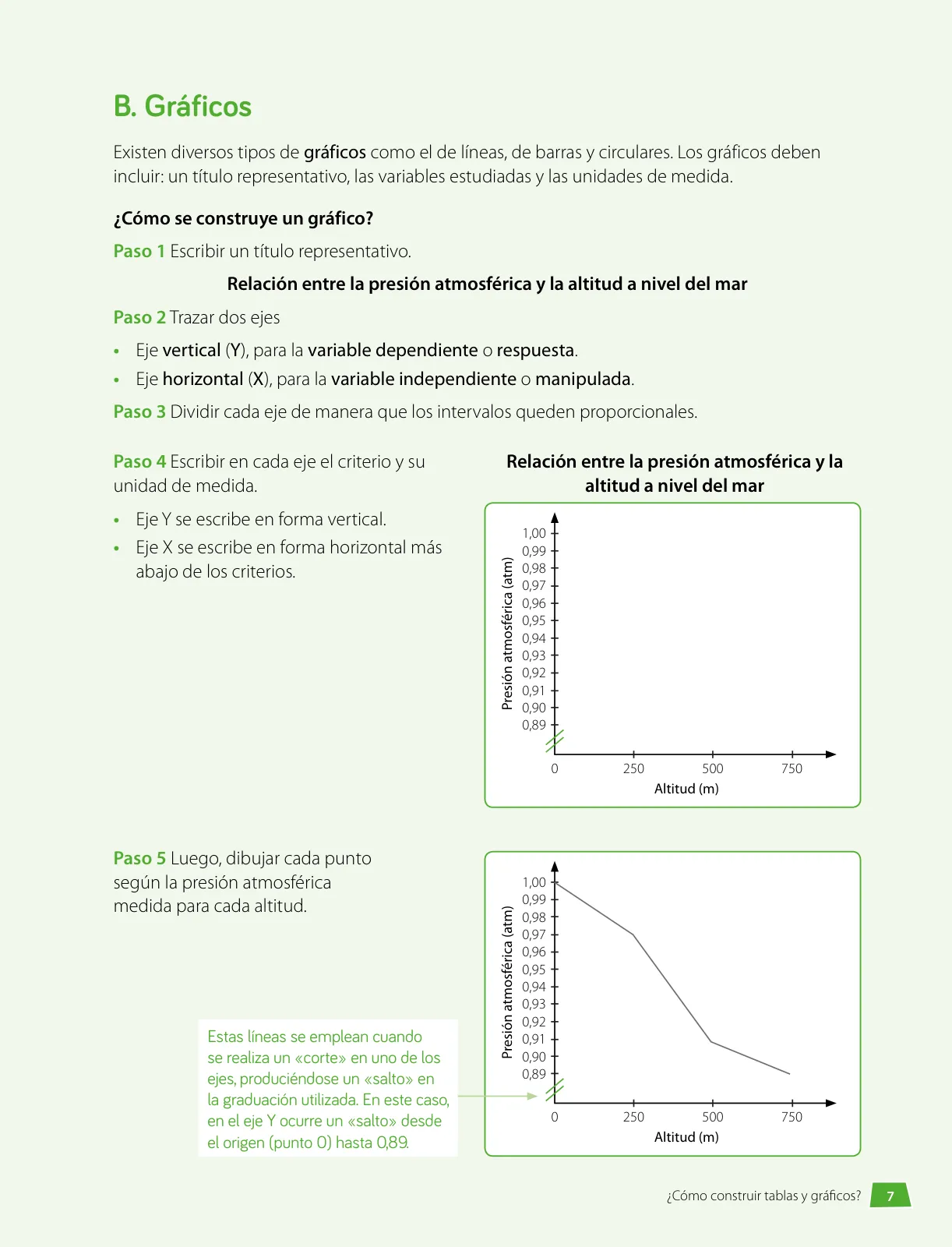

B. Gráficos

Existen diversos tipos de gráficos como el de líneas, de barras y circulares. Los gráficos deben incluir: un título representativo, las variables estudiadas y las unidades de medida.

iCómo se construye un gráfico?

Paso 1 Escribir un título representativo.

Relación entre la presión atmosférica y la altitud a nivel del mar

Paso 2 Trazar dos ejes

Eje vertical (Y), para la variable dependiente O respuesta.

• Eje horizontal (X), para la variable independiente o manipulada.

Paso 3 Dividir cada eje de manera que los intervalos queden proporcionales.

Paso 4 Escribir en cada eje el criterio y su unidad de medida.

Eje Y se escribe en forma vertical.

Eje X se escribe en forma horizontal más abajo de los criterios.

Paso 5 Luego, dibujar cada punto según la presión atmosférica medida para cada altitud.

Estas líneas se emplean cuando se realiza un 《corte》en uno de los ejes, produciéndose un 《salto》en la graduación utilizada. En este caso,en el eje Yocurre un 《salto》 desde el origen (punto O) hasta 0,89.

Relación entre la presión atmosférica y la altitud a nivel del mar



iCómo construir tablas y gráficos?
