— Figuras reflejadas en el geoplano

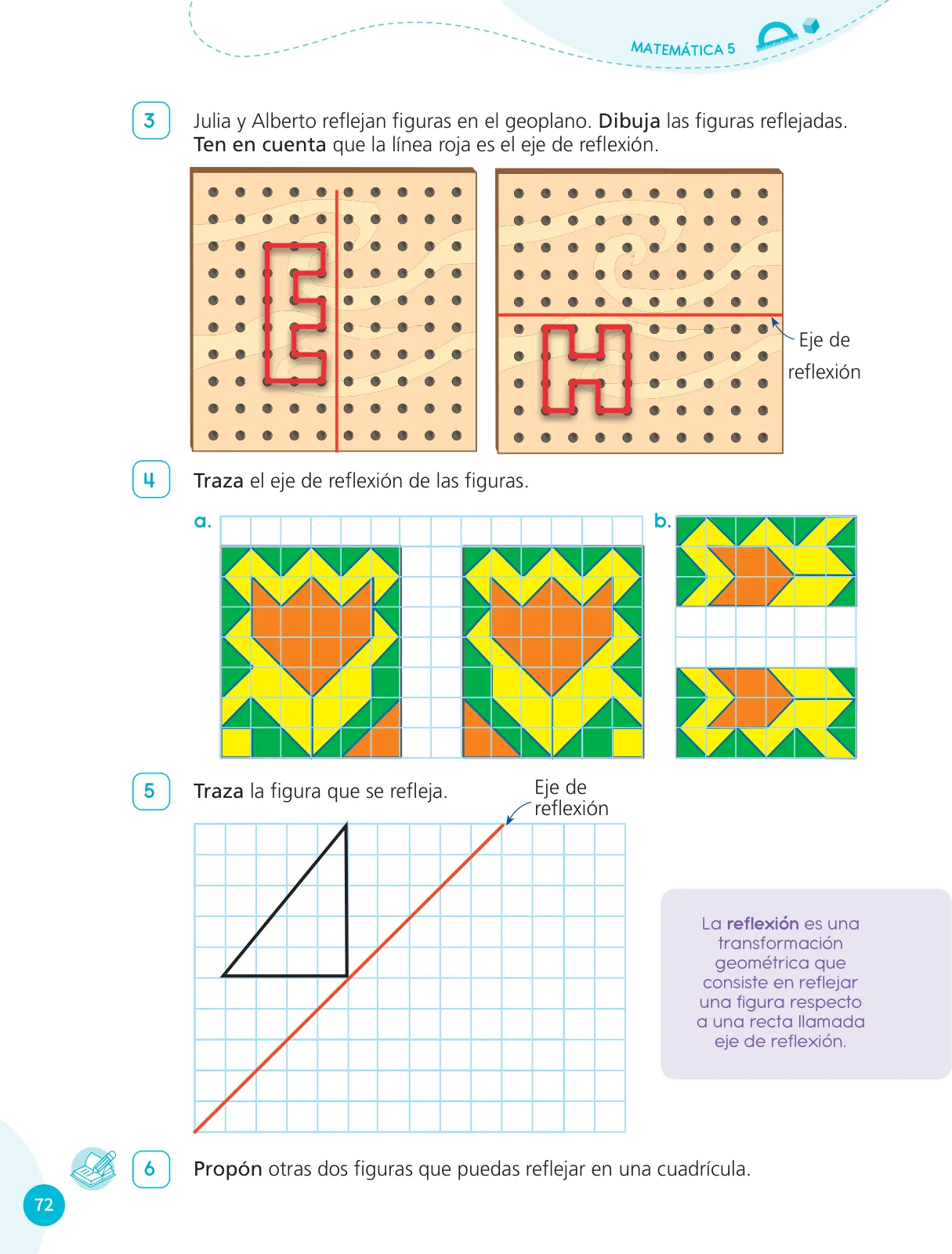

Actividad: se pide dibujar la imagen de dos trazos realizados sobre un geoplano, usando como eje la línea roja indicada.
Regla de trabajo: para reflejar una figura respecto a un eje, cada punto se proyecta perpendicularmente sobre el eje y se traslada al lado opuesto conservando la misma distancia. Es decir, si la distancia del punto al eje es d unidades, su imagen queda a d unidades del eje y del mismo lado de la figura original.
Trazo de bloques con eje vertical
El eje es vertical, de modo que se intercambian las columnas a izquierda y derecha: cada punto (x, y) pasa a (-x, y) respecto al eje como eje y.
- Se fija el borde de la figura que está más cerca del eje rojo; ese borde permanece a la misma distancia en el lado derecho.
- Los salientes internos del trazo (las muescas de la "C") cambian de sentido: lo que sobresalía hacia el eje ahora sobresale hacia afuera.
- Se conservan alturas y anchos: la altura total y el número de unidades de ancho no cambian.
- Se termina cerrando el polígono con la misma cantidad de segmentos que el original.
se obtiene la copia espejo del trazo de bloques, con la muesca abierta hacia el lado opuesto al eje rojo.
Letra H con eje horizontal
Aquí el eje es horizontal, de modo que se intercambian filas: (x, y) \to (x, -y) respecto al eje como eje x.
- La barra central de la H queda siempre sobre la recta roja.
- Los travesaños superior e inferior se intercambian de posición.
- Las dos "piernas" verticales conservan su longitud y su separación lateral.
- Se verifica que cada par de puntos equidistantes del eje quede enfrentado perpendicularmente.
la H reflejada es congruente a la original (misma forma y tamaño) y queda del lado superior del eje horizontal.
