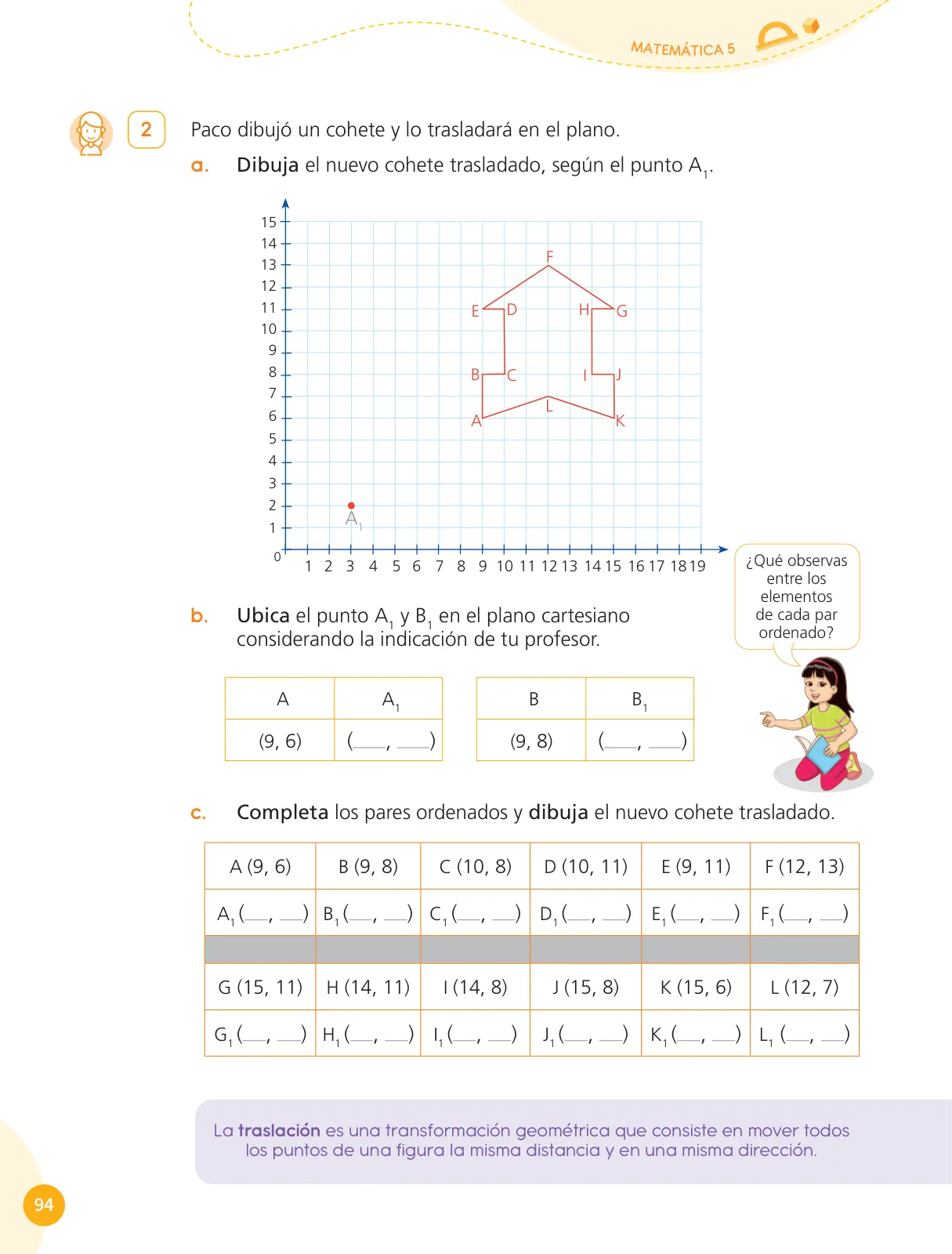

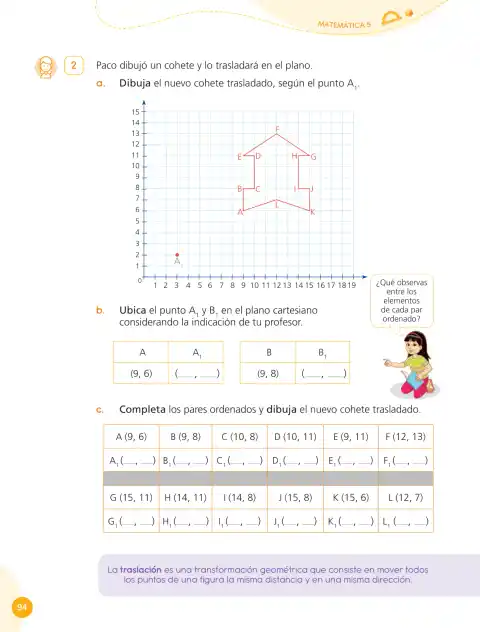

Actividad sobre la traslación de una figura (un cohete) en el plano cartesiano. Se parte de la figura original y de un punto de la figura que ya fue trasladado a una nueva posición dada en el plano.
Qué se pide: trazar la copia movida del cohete tomando como referencia la posición ya marcada del primer punto trasladado.
- Observar la retícula: la original del cohete tiene su punto A en (9,6), y el punto ya trasladado A_{1} aparece en las coordenadas (3,2).
- Calcular el desplazamiento horizontal: 3-9=-6; el eje x disminuye en 6 unidades (se mueve 6 unidades a la izquierda).
- Calcular el desplazamiento vertical: 2-6=-4; el eje y disminuye en 4 unidades (se mueve 4 unidades hacia abajo).
- Dibujar la figura trasladada usando las reglas de la letra c): unir en orden los puntos A_{1},B_{1},C_{1},D_{1},E_{1},F_{1},G_{1},H_{1},I_{1},J_{1},K_{1},L_{1}. La copia resultante tiene exactamente la misma forma y tamaño que la original.
el cohete trasladado se ubica desplazado 6 unidades a la izquierda y 4 unidades hacia abajo respecto del original.
Qué se pide: ubicar en el plano los nuevos puntos de las letras A y B, y comentar qué se observa en cada par ordenado.
- Punto A: original (9,6); aplicando (-6,-4): (9-6, ext{ }6-4)=(3,2). Este punto ya está marcado con A_{1}.
- Punto B: original (9,8); aplicando (-6,-4): (9-6, ext{ }8-4)=(3,4). Se marca B_{1} en (3,4).
- Observación: en los pares ordenados de cada punto y su trasladado, las dos coordenadas cambian de la misma manera: la primera disminuye en 6 y la segunda disminuye en 4. Es decir, todos los puntos se desplazan la misma distancia y en la misma dirección, tal como exige la definición de traslación.
A_{1}(3,2) y B_{1}(3,4); en cada par ordenado ambas coordenadas se reducen en la misma cantidad.
Qué se pida: completar todos los pares ordenados de los puntos trasladados y dibujar la figura nueva.
Regla aplicada a cada par ordenado (x,y):
T(x,y)=(x-6, ext{ }y-4)
| Original | Trasladado | Cálculo |
|---|---|---|
| A(9,6) | A_{1}(3,2) | (9-6,6-4) |
| B(9,8) | B_{1}(3,4) | (9-6,8-4) |
| C(10,8) | C_{1}(4,4) | (10-6,8-4) |
| D(10,11) | D_{1}(4,7) | (10-6,11-4) |
| E(9,11) | E_{1}(3,7) | (9-6,11-4) |
| F(12,13) | F_{1}(6,9) | (12-6,13-4) |
| G(15,11) | G_{1}(9,7) | (15-6,11-4) |
| H(14,11) | H_{1}(8,7) | (14-6,11-4) |
| I(14,8) | I_{1}(8,4) | (14-6,8-4) |
| J(15,8) | J_{1}(9,4) | (15-6,8-4) |
| K(15,6) | K_{1}(9,2) | (15-6,6-4) |
| L(12,7) | L_{1}(6,3) | (12-6,7-4) |
- Se marca en la retícula cada par trasladado con su letra subíndice 1.
- Se unen los puntos en el mismo orden en que están unidos en la figura original.
- Se comprueba que la copia es congruente: las longitudes de cada segmento no cambian (por ejemplo, A_{1}B_{1} mide lo mismo que AB, porque (3,4)-(3,2)=(0,2), igual que (9,8)-(9,6)=(0,2)).
Comprobación general de la traslación:
T(x,y)=(x+a, ext{ }y+b) \quad\text{con} \quad a=-6, \;b=-4
Toda la figura se desplaza como una unidad: no se deforma, no rota y no cambia de tamaño.
tabla completada con los 12 pares trasladados; el nuevo cohete se dibuja uniendo esos puntos y es idéntico al original, solo movido.
