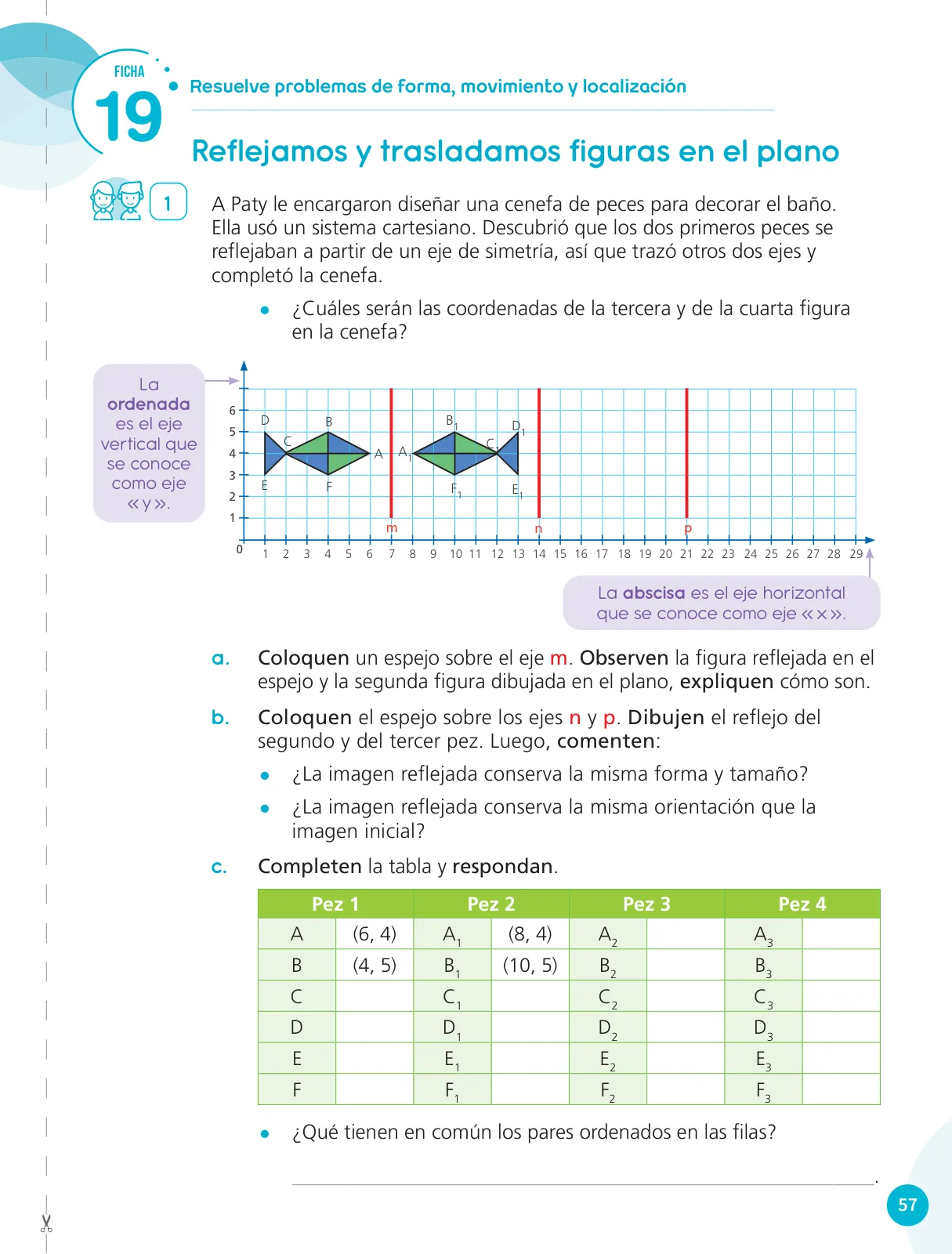

· Ficha 19: reflexión de figuras en el plano cartesiano
Contexto (parafraseado): en un plano cartesiano se dibuja una cenefa de figuras con forma de pez. Dos de ellas ya están trazadas y son simétricas respecto del eje vertical m. Se pide completar la cenefa usando además los ejes n y p, y completar la tabla de coordenadas de las cuatro figuras.
· Comparación entre el primer pez y su reflejo respecto de $m$
- Del plano se leen las coordenadas del primer pez: A(6,4), B(4,5), C(3,4), D(1,4), E(1,3) y F(4,3).
- El eje m es la recta vertical x=7. El reflejo respecto de una recta vertical x=a transforma cada punto (x,y) en (2a-x,\,y); aquí, como a=7, la regla es (x,y)\rightarrow(14-x,\,y).
- Se aplica la regla a cada vértice: A(6,4)\rightarrow(8,4)=A_1; B(4,5)\rightarrow(10,5)=B_1; C(3,4)\rightarrow(11,4)=C_1; D(1,4)\rightarrow(13,4)=D_1; E(1,3)\rightarrow(13,3)=E_1; F(4,3)\rightarrow(10,3)=F_1.
- Los valores obtenidos coinciden exactamente con la figura ya dibujada en el plano: por eso el segundo pez es el reflejo del primero respecto de m.
- Comprobación: el punto medio de AA_1 es \left(\frac{6+8}{2},\frac{4+4}{2}\right)=(7,4), que pertenece al eje m; lo mismo ocurre con los demás pares de vértices.
Respuesta orientativa: las dos figuras son imágenes especulares respecto de m. Tienen la misma forma y el mismo tamaño; cada vértice está a la misma distancia del eje que su imagen; sin embargo, la orientación queda invertida (lo que miraba a la izquierda, mira ahora a la derecha).
· Reflejo respecto de los ejes $n$ y $p$
- El eje n es la recta x=14, por lo que (x,y)\rightarrow(28-x,\,y). Del pez 2 se obtiene el pez 3:
- A_1(8,4)\rightarrow(20,4)=A_2; B_1(10,5)\rightarrow(18,5)=B_2; C_1(11,4)\rightarrow(17,4)=C_2;
- D_1(13,4)\rightarrow(15,4)=D_2; E_1(13,3)\rightarrow(15,3)=E_2; F_1(10,3)\rightarrow(18,3)=F_2.
- El eje p es la recta x=21, por lo que (x,y)\rightarrow(42-x,\,y). Del pez 3 se obtiene el pez 4:
- A_2(20,4)\rightarrow(22,4)=A_3; B_2(18,5)\rightarrow(24,5)=B_3; C_2(17,4)\rightarrow(25,4)=C_3;
- D_2(15,4)\rightarrow(27,4)=D_3; E_2(15,3)\rightarrow(27,3)=E_3; F_2(18,3)\rightarrow(24,3)=F_3.
- Estas son, precisamente, las coordenadas de las figuras 3 y 4 que completan la cenefa.
Respuesta orientativa: la imagen reflejada sí conserva la forma y el tamaño, porque el reflejo es una transformación rígida (una isometría) que no deforma ni escala la figura. No conserva la orientación: la figura queda "en espejo", con el lado izquierdo convertido en derecho y viceversa.
· Tabla de coordenadas completa
| Vértice | Pez 1 | Pez 2 | Pez 3 | Pez 4 |
|---|---|---|---|---|
| A | (6,4) | A_1\;(8,4) | A_2\;(20,4) | A_3\;(22,4) |
| B | (4,5) | B_1\;(10,5) | B_2\;(18,5) | B_3\;(24,5) |
| C | (3,4) | C_1\;(11,4) | C_2\;(17,4) | C_3\;(25,4) |
| D | (1,4) | D_1\;(13,4) | D_2\;(15,4) | D_3\;(27,4) |
| E | (1,3) | E_1\;(13,3) | E_2\;(15,3) | E_3\;(27,3) |
| F | (4,3) | F_1\;(10,3) | F_2\;(18,3) | F_3\;(24,3) |
¿Qué tienen en común los pares ordenados de cada fila? Todos comparten la misma ordenada (la coordenada y): los A están todos en y=4, los B en y=5, los C en y=4, los D en y=4, los E en y=3 y los F en y=3. Se verifica la regla y'\to y: el reflejo respecto de una recta vertical modifica únicamente la abscisa, la ordenada permanece igual en todas las figuras.
Coordinadas pedidas en el enunciado inicial: la tercera figura es el pez 3, A_2(20,4), B_2(18,5), C_2(17,4), D_2(15,4), E_2(15,3), F_2(18,3); la cuarta es el pez 4, A_3(22,4), B_3(24,5), C_3(25,4), D_3(27,4), E_3(27,3), F_3(24,3).
Verificación final: comprobamos que los puntos medios de los segmentos A_1A_2 y A_2A_3 caen sobre los ejes n y p: \left(\frac{8+20}{2},\frac{4+4}{2}\right)=(14,4)\in n y \left(\frac{20+22}{2},\frac{4+4}{2}\right)=(21,4)\in p. La cenefa es correcta.
