— Rotaciones de un polígono en el plano
Contexto: Se estampa una ave (polígono ABCDEF) sobre un plano con coordenadas, centrado en el punto O(8, 8). Luego se gira 90° antihorario para el ave roja y 180° para el ave azul.
Paso 1: Identificar los vértices originales (ave verde)
Leyendo el plano cuadriculado, los vértices del ave verde son:
| Vértice | Par ordenado |
|---|---|
| A | (10, 10) |
| B | (13, 10) |
| C | (14, 11) |
| D | (14, 13) |
| E | (15, 13) |
| F | (14, 14) |
El centro de giro es O = (8, 8).
Paso 2: Rotación de 90° antihorario alrededor de O(8, 8) — Ave roja
Regla: Si giramos un punto P(x, y) 90° antihorario alrededor de O(a, b), el nuevo punto es:
P'(x',\, y') = \big(a - (y - b),\; b + (x - a)\big)
Sustituyendo con a = 8 y b = 8:
Vértice A (10, 10): A_1 = \big(8-(10-8),\; 8+(10-8)\big) = (6,\; 10) ✔ Coincide con el dato dado en la tabla.
Vértice B (13, 10): B_1 = \big(8-(10-8),\; 8+(13-8)\big) = (8-2,\; 8+5) = (6,\; 13)
Vértice C (14, 11): C_1 = \big(8-(11-8),\; 8+(14-8)\big) = (8-3,\; 8+6) = (5,\; 14)
Vértice D (14, 13): D_1 = \big(8-(13-8),\; 8+(14-8)\big) = (8-5,\; 8+6) = (3,\; 14)
Vértice E (15, 13): E_1 = \big(8-(13-8),\; 8+(15-8)\big) = (8-5,\; 8+7) = (3,\; 15)
Vértice F (14, 14): F_1 = \big(8-(14-8),\; 8+(14-8)\big) = (8-6,\; 8+6) = (2,\; 14)
Paso 3: Rotación de 180° alrededor de O(8, 8) — Ave azul
Regla: Si giramos P(x, y) 180° alrededor de O(a, b), el nuevo punto es:
P''(x'',\, y'') = \big(2a - x,\; 2b - y\big)
Sustituyendo con 2a = 16 y 2b = 16:
Vértice A (10, 10): A_2 = (16-10,\; 16-10) = (6,\; 6)
Vértice B (13, 10): B_2 = (16-13,\; 16-10) = (3,\; 6)
Vértice C (14, 11): C_2 = (16-14,\; 16-11) = (2,\; 5)
Vértice D (14, 13): D_2 = (16-14,\; 16-13) = (2,\; 3)
Vértice E (15, 13): E_2 = (16-15,\; 16-13) = (1,\; 3)
Vértice F (14, 14): F_2 = (16-14,\; 16-14) = (2,\; 2)
Paso 4: Tabla completa
| Vértice | Ave verde | Ave roja (90° AH) | Ave azul (180°) |
|---|---|---|---|
| A / A₁ / A₂ | (10, 10) | (6, 10) | (6, 6) |
| B / B₁ / B₂ | (13, 10) | (6, 13) | (3, 6) |
| C / C₁ / C₂ | (14, 11) | (5, 14) | (2, 5) |
| D / D₁ / D₂ | (14, 13) | (3, 14) | (2, 3) |
| E / E₁ / E₂ | (15, 13) | (3, 15) | (1, 3) |
| F / F₁ / F₂ | (14, 14) | (2, 14) | (2, 2) |
Descripción del mantel (graficado)
El mantel muestra tres aves superpuestas alrededor del punto O(8, 8):
- Ave verde (original): posición centrada en el cuadrante superior derecho relativo a O.
- Ave roja (90° antihorario): se encuentra al noroeste de O, con mayor valor de y. La distancia de cada vértice a O se conserva, pero la orientación cambia 90°.
- Ave azul (180°): se encuentra al suroeste de O, diametralmente opuesta a la ave verde respecto de O.
Las tres aves tienen la misma forma y tamaño; solo cambian su posición y orientación en el plano.

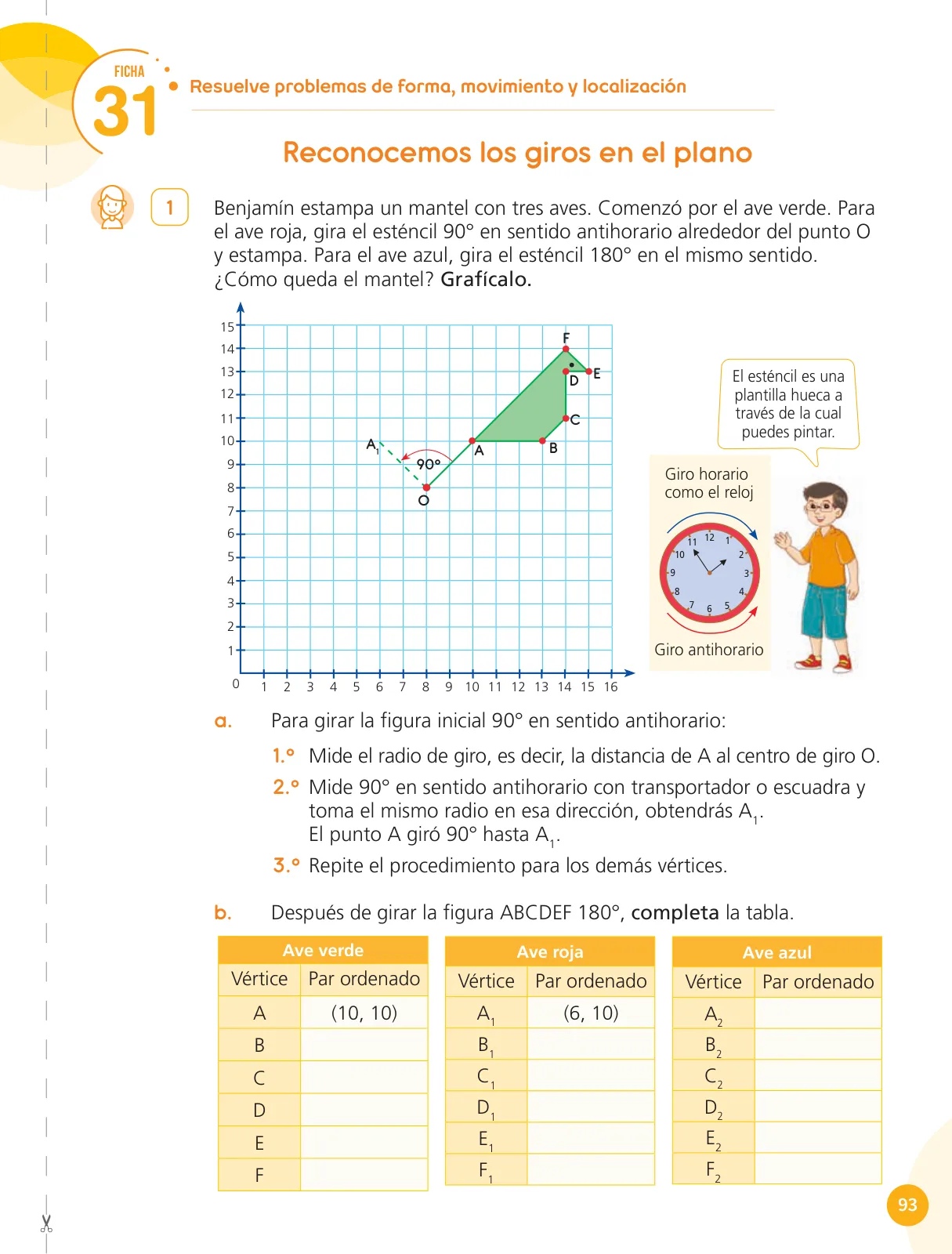

Paso guiado (a) del libro
El libro indica el procedimiento para girar 90° antihorario:
Medir el radio de giro: La distancia del vértice A al centro O es: AO = \sqrt{(10-8)^2 + (10-8)^2} = \sqrt{4+4} = \sqrt{8} = 2\sqrt{2} \approx 2{,}83 \text{ unidades}
Medir 90° antihorario con transportador y tomar el mismo radio en esa dirección; se obtiene el punto A₁(6, 10), tal como verificamos con la fórmula.
Repetir para los demás vértices, obteniendo B₁, C₁, D₁, E₁ y F₁ conforme al paso 2.
