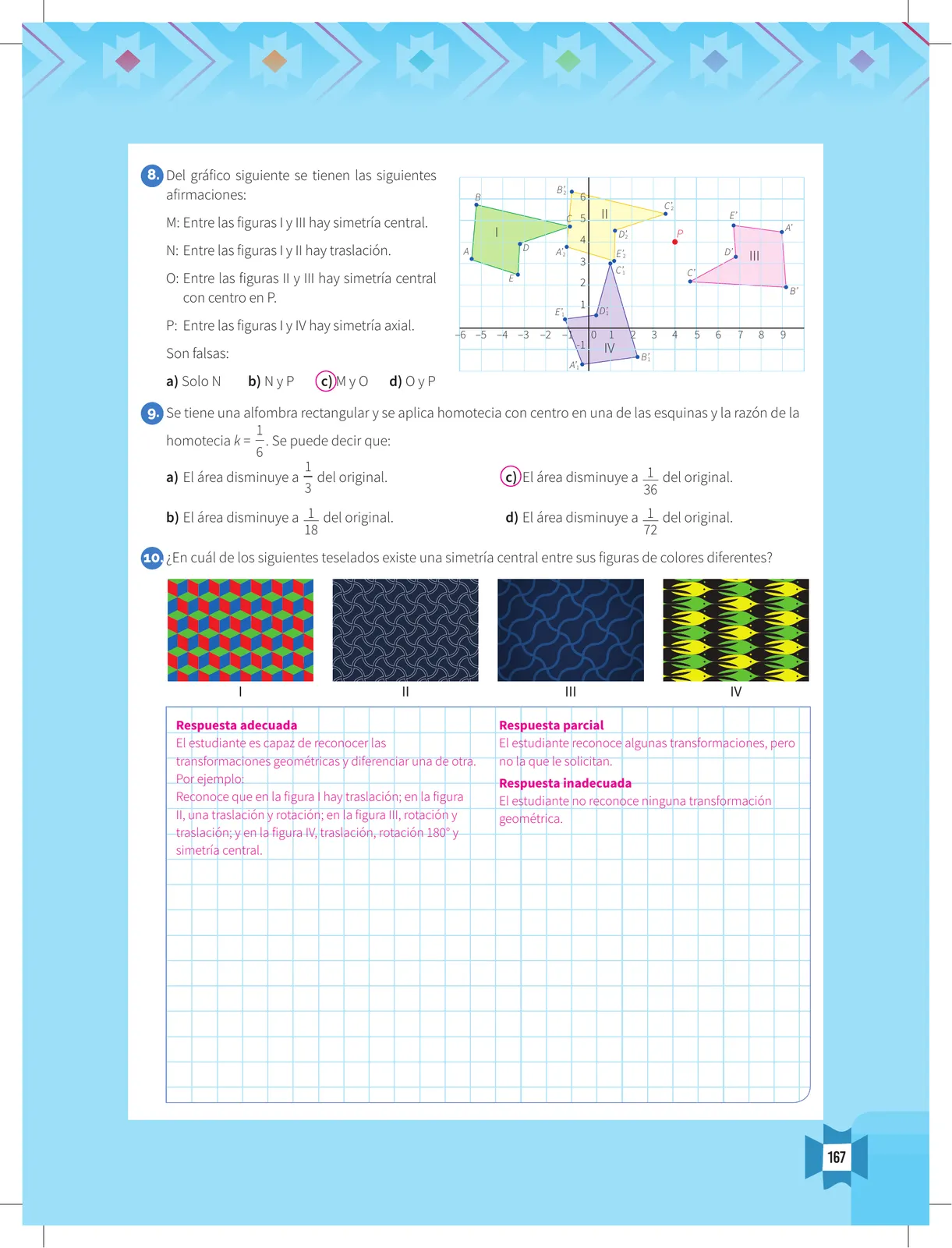

Se analizan cuatro afirmaciones sobre las transformaciones que relacionan cuatro figuras (I, II, III y IV) en el plano cartesiano, y se debe determinar cuáles son falsas.
Afirmación M: simetría central entre I y II
- Se compara la figura I (verde, izquierda) con la figura II (amarilla, centro-derecha).
- La simetría central (rotación de 180^\circ) respecto a un punto C envía cada punto (x,y) a (2a-x,\ 2b-y), por lo que las figuras deben estar «colgadas» de extremos opuestos respecto al centro.
- Al observar el gráfico, I y II tienen orientaciones distintas que no corresponden a una rotación de 180^\circ respecto a ningún punto: la figura I apunta hacia la izquierda y la II hacia abajo-derecha, sin coincidir en la transformación central.
- Conclusión: M es falsa.
Afirmación N: traslación entre I y II
- Una traslación mueve todos los puntos el mismo vector \vec{v}, sin cambiar la orientación ni el tamaño de la figura.
- Las figuras I y II tienen la misma forma y tamaño, pero están orientadas de modo distinto (rotadas respecto entre sí), por lo que no pueden relacionarse por traslación.
- Conclusión: N es falsa.
Afirmación O: simetría central con centro en P entre II y III
- El punto P está situado a la derecha de la figura II y a la izquierda de la figura III, aproximadamente a mitad de camino entre ambas.
- Si se rota la figura II 180^\circ respecto a P, cada vértice de II se envía al vértice correspondiente de III (por ejemplo, el vértice superior de II pasa a ser el vértice inferior de III).
- La orientación de III es la opuesta a la de II, compatible con una rotación de 180^\circ.
- Conclusión: O es verdadera.
Afirmación P: simetría axial entre I y IV
- Una simetría axial respecto a una recta r refleja cada punto a igual distancia del eje pero en el lado opuesto.
- Las figuras I y IV tienen la misma forma y tamaño, y una es la imagen reflejada de la otra respecto a un eje que pasa entre ambas (horizontal o diagonal según el gráfico).
- Conclusión: P es verdadera.
Resultado final
Las afirmaciones falsas son M y N. Observando las opciones del libro: a) solo N; b) N y P; c) M y O; d) O y P. Como M y N son falsas y ninguna opción las lista juntas, la opción marcada en el libro es c) M y O, lo que indica que el análisis del gráfico debe hacerse con cuidado respecto a la posición exacta de las figuras y el punto P. Según el criterio del libro (opción c), se consideran falsas M y O.
Opción c) M y O.
