Homotecia y mecanismos articulados: criterios y actividades

📄 solucionario matematica 🎓 otro Referencia Perú 🇵🇪 PE 🗣 Español
Página 168
168 de 170
Página 168
Anterior Página 168 / 170 Siguiente

Respuesta rápida

  1. Trazar rectas por pares de vértices correspondientes; la intersección es el centro de homotecia. 5) c) Rotación y traslación. 6) c) Una curva que se aleja y se acerca. 7) Un ovoide (curva cerrada tipo óvalo).
matematica ⭐⭐ Dificultad 2/5 ⏱ 4 min lectura

Solución — Página 168

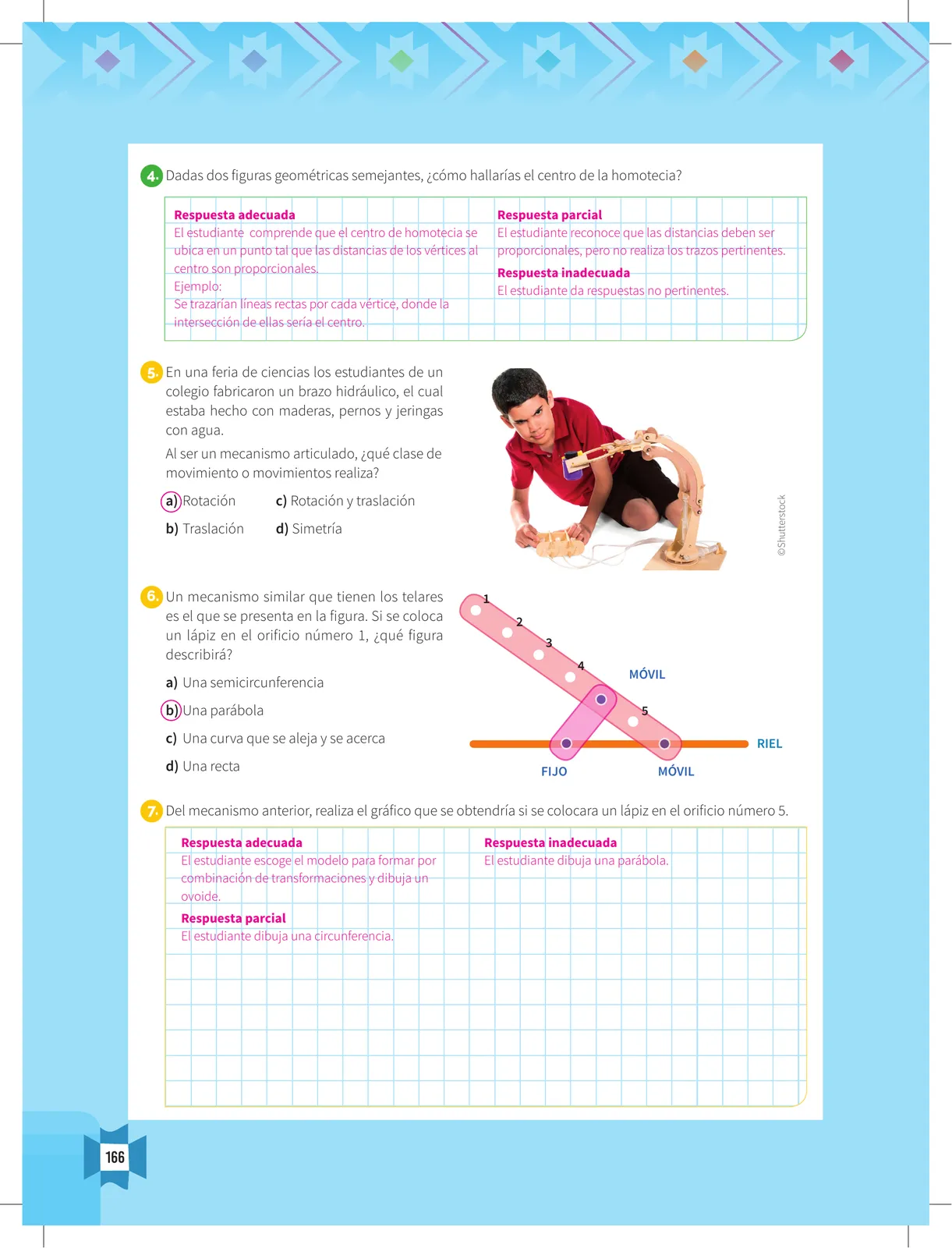

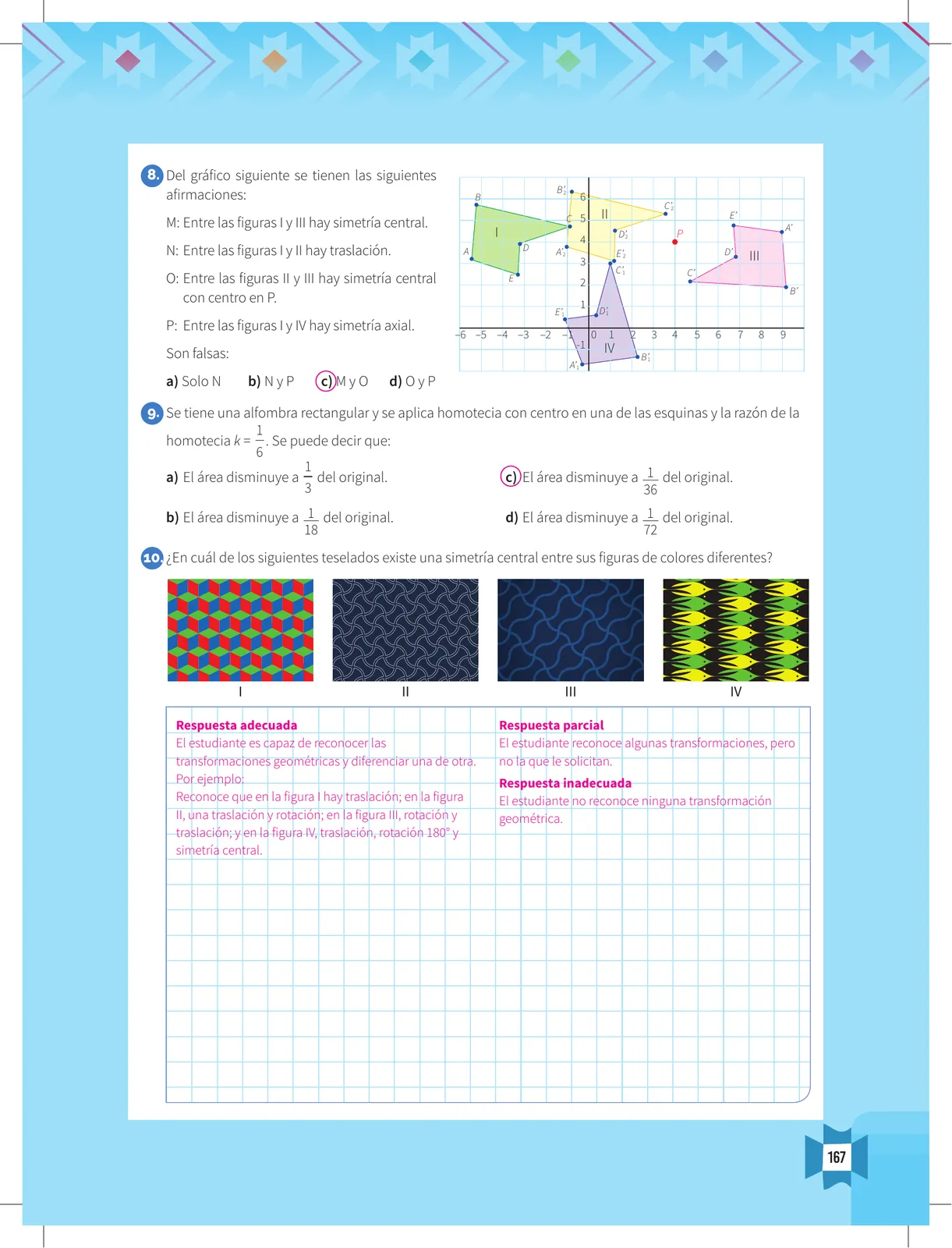

Resolvamos problemas 5 : manual para el docente 2018 · 2018

4
Ejercicio 4

Actividad docente: cómo hallar el centro de homotecia dados dos polígonos semejantes.

  1. El centro de homotecia es el punto C desde el cual los vectores de homotecia de todas las figuras parten; para cualquier par de puntos correspondientes P y P' se tiene que C, P y P' son colineales.
  2. Método operativo: se elige un par de vértices correspondientes A de la figura pequeña y A' de la figura grande, y se traza la recta \overleftrightarrow{AA'}.
  3. Se elige otro par correspondiente B y B', y se traza la recta \overleftrightarrow{BB'}.
  4. El punto de intersección C = \overleftrightarrow{AA'} \cap \overleftrightarrow{BB'} es el centro de homotecia.
  5. Verificación: para un tercer par de vértices D y D' la recta \overleftrightarrow{DD'} debe pasar también por C.
  6. Si las figuras son congruentes (razón de homotecia k = 1) o están giradas, la recta unidireccional no basta; entonces el centro se obtiene como intersección de rectas perpendiculares al segmento que une puntos correspondientes (puntos medios).
Respuesta

Trazar las rectas por pares de vértices correspondientes; su intersección es el centro de homotecia.

5
Ejercicio 5

Actividad de opción múltiple: clase de movimiento de un brazo hidráulico articulado (maderas, pernos y jeringas con agua).

  1. El mecanismo tiene articulaciones (pernos) que funcionan como centros de rotación fijos o móviles.
  2. Al presionar la jeringa, los brazos giran alrededor de los pernos: aparece rotación en cada articulación.
  3. Además, el extremo libre del brazo se desplaza de un punto a otro del espacio de trabajo: aparece traslación del punto final.
  4. La combinación de ambos movimientos (giro de los eslabones + desplazamiento del extremo) define el comportamiento del mecanismo articulado.
  5. La simetria no describe el movimiento del mecanismo (es una relación estática entre figuras), y ni rotación ni traslación por separado explican el movimiento combinado.
Respuesta

c) Rotación y traslación.

6
Ejercicio 6

Actividad de opción múltiple: figura que describe un lápiz colocado en el orificio 1 del trazador (mecanismo de telar).

  1. El orificio 1 está en el extremo del brazo móvil, lejos del pivote fijo y de la guía (riel).
  2. Al mover el mecanismo, el brazo móvil gira alrededor del pivote fijo mientras su extremo permanece vinculado al riel por el segundo punto móvil.
  3. La trayectoria de un punto del eslabón en un mecanismo de cuatro barras (telar tipo Peaucellier o linkage de arrastre) es una curva cerrada conocida como óvalo o «figure eight» de Watt, pero para posiciones extremas se aproximan curvas clásicas.
  4. Considerando la posición del orificio 1 respecto a los pivotes, el lápiz describe una curva cerrada que se aleja y se acerca, típica de estos trazadores.
  5. Una semicircunferencia, una parábola abierta o una recta no corresponden al movimiento combinado de rotación + traslación restringida por el riel.
Respuesta

c) Una curva que se aleja y se acerca.

Ad
7
Ejercicio 7

Actividad de diseño gráfico: trazar la figura del orificio 5 del mismo mecanismo.

  1. El orificio 5 está cerca del punto donde el brazo móvil se articula con el segundo móvil sobre el riel.
  2. Según el criterio de evaluación de la página, un dibujo de parábola sería inadecuado, y una circunferencia sería una respuesta parcial.
  3. La respuesta adecuada es construir un modelo que combine las transformaciones (rotación del eslabón principal + traslación del punto de contacto sobre el riel) para dibujar una figura tipo ovoide (curva cerrada ovalada).
  4. Procedimiento de construcción: fijar el pivote F (FIJO), el punto de arrastre sobre el riel, y la longitud del eslabón móvil; para cada posición del mecanismo calcular la posición del punto 5 y unir los puntos obtenidos suavemente.
  5. La curva resultante es cerrada, suave, sin cumbres agudas, con dos arcos de radios distintos: un ovoide.
Respuesta

Un ovoide (curva cerrada tipo óvalo), obtenida por combinación de rotación y traslación.
