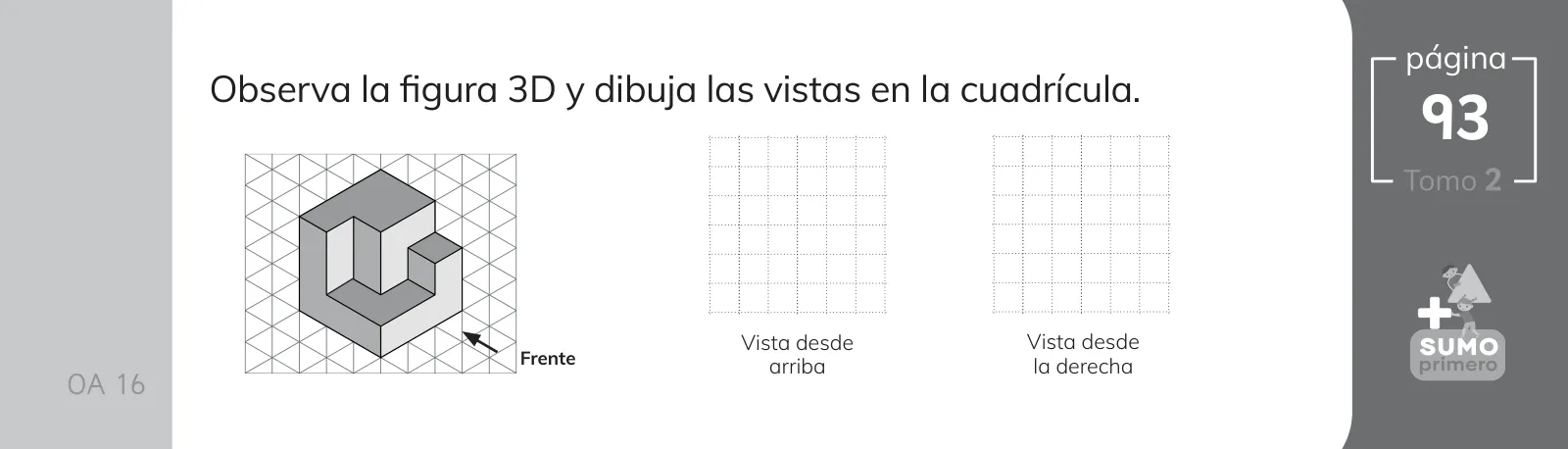

Ejercicio 1
Observa la figura 3D y dibuja las vistas en la cuadrícula (vista desde arriba y vista desde la derecha).
La flecha rotulada Frente indica la cara que miramos de frente, así que las vistas pedidas son: mirar el cuerpo desde arriba (planta) y mirar el cuerpo desde su costado derecho (perfil).
Parte 1.a
Vista desde arriba (planta)
- Ubico la cara superior: es el paralelogramo grande que se ve en la parte alta de la figura; su contorno es el de un rectángulo (la cuadrícula que voy a usar tiene 4 \times 4 casillas).
- Compruebo el ancho: la cara de arriba ocupa 4 casillas de ancho (de izquierda a derecha).
- Compruebo el largo (profundidad): desde el borde del frente hasta el borde de atrás hay 4 casillas.
- Marco con una línea el escalón: la parte delantera derecha es más baja, pero sigue siendo superficie del cuerpo, por lo que también se ve desde arriba.
- Conclusión: desde arriba se ve un rectángulo completo de 4 \times 4, con una línea interior que separa la zona alta (atrás) de la zona del escalón (adelante).
| Vista desde arriba | C1 | C2 | C3 | C4 |
|---|---|---|---|---|
| Fila 1 (atrás) | X | X | X | X |
| Fila 2 | X | X | X | X |
| — línea del escalón — | ||||
| Fila 3 (adelante) | X | X | X | X |
| Fila 4 (frente) | X | X | X | X |
Respuesta
un rectángulo de 4 \times 4 casillas completamente relleno, con una línea horizontal que marca dónde comienza el escalón.
Parte 1.b
Vista desde la derecha (perfil)
- Me ubico imaginariamente a la derecha de la figura y miro de costado: el largo del cuerpo (de atrás hacia adelante) se ve acortado, y lo que se aprecia es la altura del cuerpo.
- Mido la altura de la parte alta: la cara lateral mide 4 casillas de alto.
- Observo el escalón: la parte delantera es más baja, mide 2 casillas de alto.
- Dibujo el contorno: las dos columnas de atrás llegan a 4 casillas y las dos columnas de adelante solo a 2 casillas.
| Vista desde la derecha | Atrás | Frente | ||
|---|---|---|---|---|
| Nivel 4 | X | X | · | · |
| Nivel 3 | X | X | · | · |
| Nivel 2 | X | X | X | X |
| Nivel 1 | X | X | X | X |
Nota didáctica: en las vistas solo se dibuja lo que se ve (contorno y bordes visibles); no se dibujan las líneas ocultas.
Respuesta
una figura en forma de L (escalón): la mitad de atrás con 4 cuadritos de alto y la mitad de adelante con 2 cuadritos de alto.
