Ejercicio 1

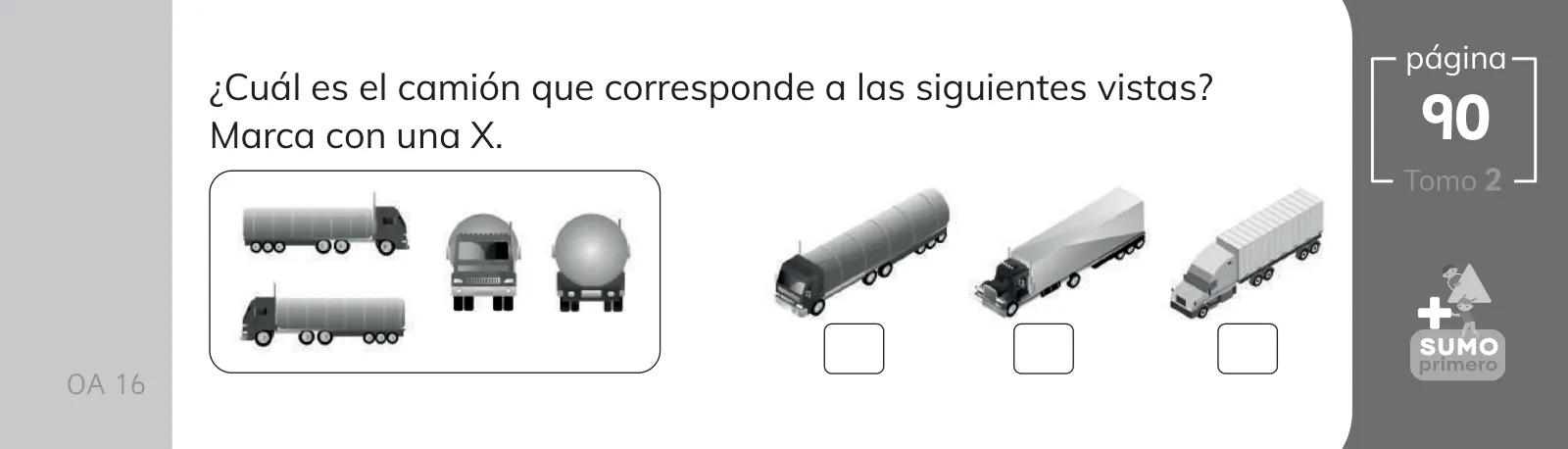

¿Cuál es el camión que corresponde a las siguientes vistas? Marca con una X.
- Observo la primera vista del recuadro: es una figura alargada, de bordes redondeados, con ruedas a los lados. Corresponde a la vista desde arriba (planta) de un cuerpo con forma de cilindro alargado apoyado horizontalmente.
- Observo la segunda vista: se ve la cabina del camión de frente, con su parabrisas y faros. Es la vista frontal.
- Observo la tercera vista: aparece un círculo (parece una esfera) sobre ruedas. Un cilindro visto por uno de sus extremos (de atrás hacia adelante) se proyecta como un círculo, así que es la vista trasera del mismo estanque cilíndrico.
- Comparo con las tres opciones:
- Camión A (izquierda): lleva un estanque cilíndrico de superficie curva; visto desde arriba da un rectángulo de extremos redondeados y visto de atrás da un círculo. ✔ Coincide.
- Camión B (centro): carga cubierta con lona, con aristas y planos rectos; sus vistas mostrarían rectángulos y trapecios, no un círculo. ✘
- Camión C (derecha): caja de carga rectangular (tipo contenedor); visto desde arriba daría un rectángulo de esquinas rectas y de atrás un cuadrado/rectángulo, no un círculo. ✘
- Por lo tanto, las tres vistas corresponden al camión que transporta un estanque cilíndrico.
Respuesta
Se marca con una X el primer camión (el de la izquierda), el que tiene el estanque cilíndrico.
