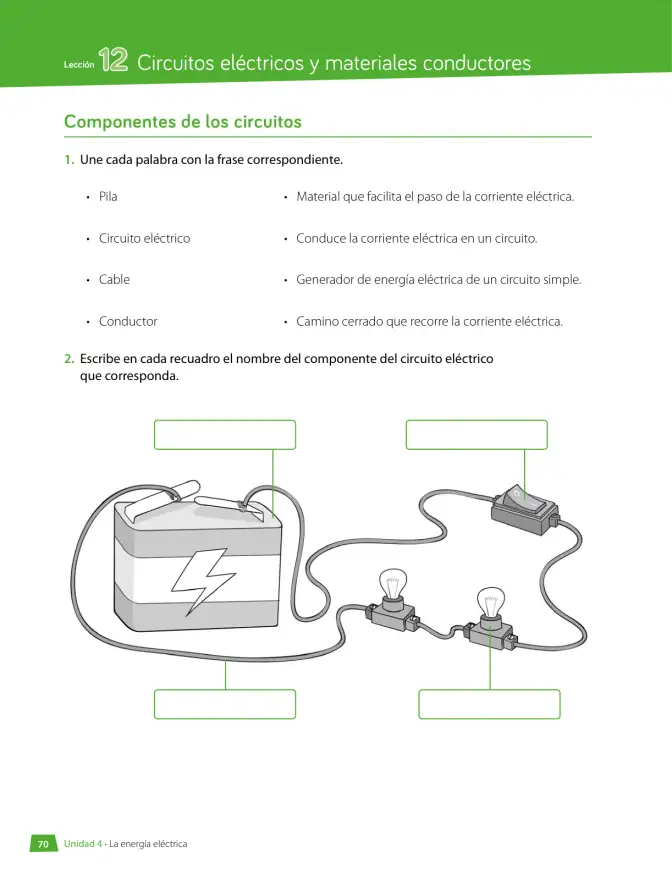

Une cada palabra con la frase correspondiente.

1. Leemos cada palabra y buscamos la frase que describe su función dentro del circuito.
2. Pila: es la que entrega la energía, es decir, el generador de energía eléctrica de un circuito simple.
3. Circuito eléctrico: es el camino cerrado que recorre la corriente eléctrica.
4. Cable: es el elemento que conduce la corriente eléctrica dentro del circuito.
5. Conductor: es todo material que facilita el paso de la corriente eléctrica.

Escribe en cada recuadro el nombre del componente del circuito eléctrico que corresponda.

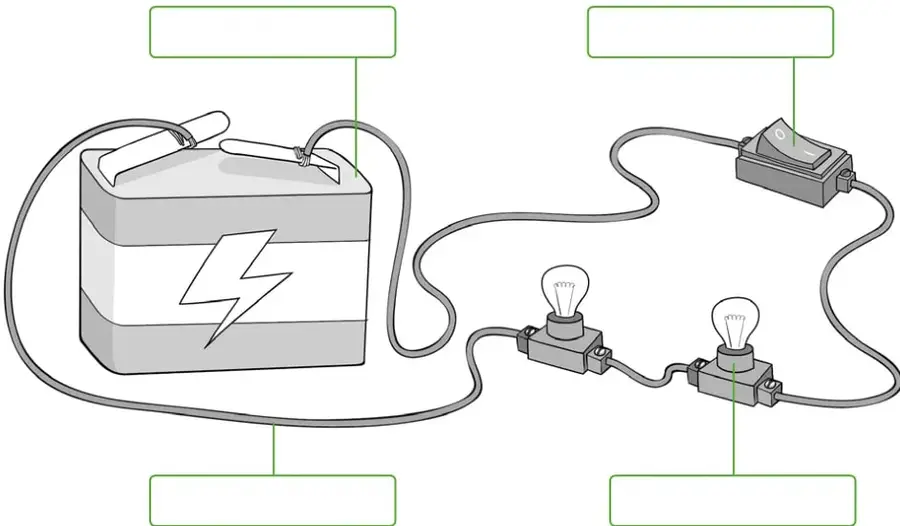

1. Observamos el dibujo: hay una fuente grande con un rayo (pila o batería), cables que forman un camino cerrado, un interruptor y dos ampolletas encendidas.
2. El recuadro inferior izquierdo, cuya línea baja hasta el cuerpo de la fuente, corresponde a la pila (batería), que genera la energía.
3. El recuadro superior izquierdo, cuya línea llega al tramo de cable que sale del polo de la pila, corresponde al cable o conductor.
4. El recuadro superior derecho, cuya línea llega a la pieza con la palanca, corresponde al interruptor, que abre y cierra el circuito.
5. El recuadro inferior derecho, cuya línea llega a las dos piezas con filamento, corresponde a las ampolletas (lámparas), que son los receptores.
