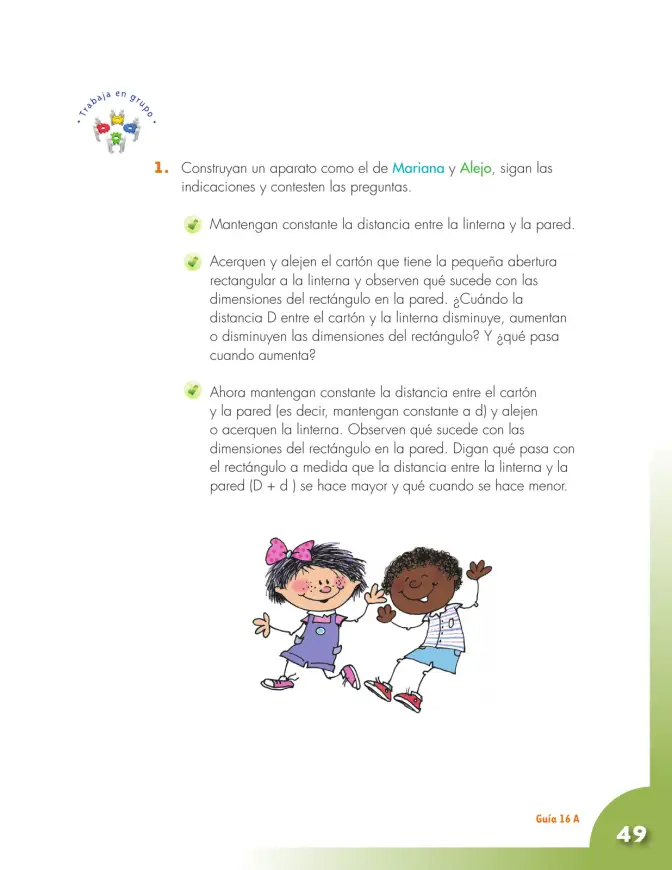

(Trabaja en grupo)
Construyan un aparato como el de Mariana y Alejo, sigan las indicaciones y contesten las preguntas.
Mantengan constante la distancia entre la linterna y la pared.
- Se fija la linterna y la pared, de modo que la distancia total D + d no cambia.
- El cartón con la abertura de 1 \, \text{cm} \times 1{,}5 \, \text{cm} es la única pieza que se mueve.
montaje listo para experimentar; la distancia total linterna–pared queda fija.
Cuando la distancia D entre el cartón y la linterna disminuye, ¿aumentan o disminuyen las dimensiones del rectángulo? ¿Y qué pasa cuando aumenta?
- Si el cartón se acerca a la linterna, D disminuye y la distancia del cartón a la pared d aumenta.
- La luz que atraviesa la abertura se abre en abanico: mientras más lejos está la pared del cartón, más crece la mancha.
- La abertura y el rectángulo son rectángulos semejantes, y sus dimensiones están en razón de las distancias: \dfrac{\text{lado del rect\'angulo}}{\text{lado de la abertura}} = \dfrac{D + d}{D} = 1 + \dfrac{d}{D}.
- Al disminuir D, la fracción \dfrac{d}{D} se hace mayor, por eso el rectángulo crece.
cuando D disminuye, las dimensiones del rectángulo proyectado aumentan; cuando D aumenta (el cartón se acerca a la pared), el rectángulo se hace más pequeño.
Manteniendo constante d (cartón–pared), ¿qué pasa con el rectángulo cuando la distancia linterna–pared (D + d) se hace mayor y qué cuando se hace menor?
- Ahora d es fijo y se mueve la linterna; alejar la linterna hace crecer D y con ella D + d.
- De la razón 1 + \dfrac{d}{D}, al aumentar D el término \dfrac{d}{D} disminuye: el rectángulo se encoge y tiende al tamaño de la abertura.
- Al acercar la linterna, D y D + d disminuyen, \dfrac{d}{D} crece y el rectángulo proyectado se agranda.
cuando (D + d) aumenta, el rectángulo en la pared disminuye; cuando (D + d) disminuye (la linterna se acerca al cartón), el rectángulo aumenta de tamaño.
