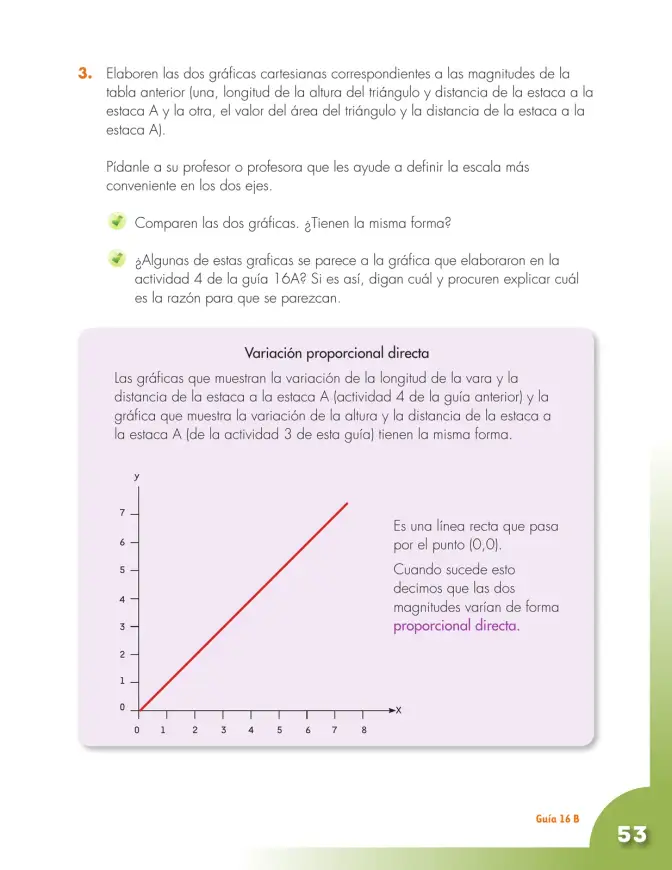

Elaboren las dos gráficas cartesianas correspondientes a las magnitudes de la tabla anterior (una, longitud de la altura del triángulo y distancia de la estaca a la estaca A, y la otra, el valor del área del triángulo y la distancia de la estaca a la estaca A).
- Primera gráfica (altura contra distancia): los puntos son (30, 27), (60, 54), (90, 81), (120, 108) y (150, 135); quedan alineados sobre una recta que pasa por el origen.
- Segunda gráfica (área contra distancia): los puntos son (30, 351), (60, 1406), (90, 3163), (120, 5624) y (150, 8787); forman una curva cada vez más empinada, no una recta.
- Conviene usar escalas distintas en cada eje (por ejemplo, de 30 en 30 en el eje horizontal y de 100 en 100 o de 1000 en 1000 en el vertical, según la gráfica).
Comparen las dos gráficas. ¿Tienen la misma forma?
- La gráfica de la altura es una línea recta que pasa por (0,0).
- La gráfica del área es una curva que sube cada vez más rápido.
no tienen la misma forma: la altura da una recta por el origen y el área una curva.
¿Alguna de estas gráficas se parece a la gráfica que elaboraron en la actividad 4 de la guía 16A? Si es así, digan cuál y expliquen la razón.
- La gráfica de la actividad 4 (longitud de la vara contra distancia a A) era una recta por el origen.
- La que se le parece es la gráfica de la altura contra la distancia.
- La razón: en ambos casos la razón entre las dos magnitudes es constante (\frac{26}{30} para la vara, \frac{27}{30} para la altura), es decir, al duplicar la distancia se duplica el valor; por eso ambas gráficas son rectas que pasan por (0,0).
Teoría: Variación proporcional directa
Las gráficas que muestran la variación de la longitud de la vara y la distancia de la estaca a la estaca A (actividad 4 de la guía anterior) y la gráfica que muestra la variación de la altura y la distancia de la estaca a la estaca A (actividad 3 de esta guía) tienen la misma forma.
- Es una línea recta que pasa por el punto (0,0).
- Cuando sucede esto decimos que las dos magnitudes varían de forma proporcional directa.
sí, la gráfica de la altura se parece a la de la vara; ambas representan magnitudes que varían en forma proporcional directa.
