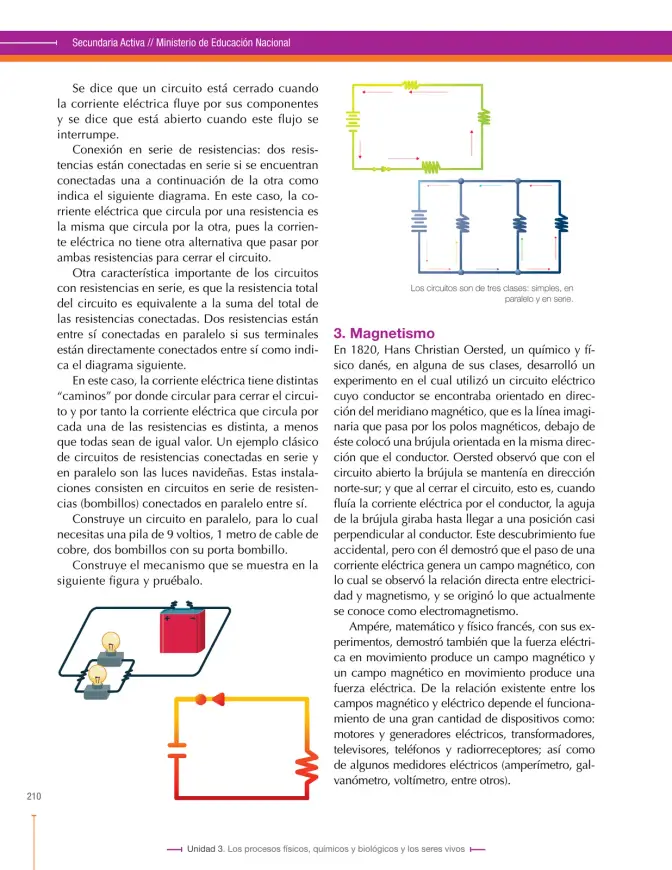

Se dice que un circuito está cerrado cuando la corriente eléctrica fluye por sus componentes y se dice que está abierto cuando este flujo se interrumpe.

Conexión en serie de resistencias: dos resistencias están conectadas en serie si se encuentran conectadas una a continuación de la otra como indica el siguiente diagrama. En este caso, la corriente eléctrica que circula por una resistencia es la misma que circula por la otra, pues la corriente eléctrica no tiene otra alternativa que pasar por ambas resistencias para cerrar el circuito.

Otra característica importante de los circuitos con resistencias en serie, es que la resistencia total del circuito es equivalente a la suma del total de las resistencias conectadas. Dos resistencias están entre sí conectadas en paralelo si sus terminales están directamente conectados entre sí como indica el diagrama siguiente.

En este caso, la corriente eléctrica tiene distintas "caminos" por donde circular para cerrar el circuito y por tanto la corriente eléctrica que circula por cada una de las resistencias es distinta, a menos que todas sean de igual valor. Un ejemplo clásico de circuitos de resistencias conectadas en serie y en paralelo son las luces navideñas. Estas instalaciones consisten en circuitos en serie de resistencias (bombillos) conectados en paralelo entre sí.

Construye un circuito en paralelo, para lo cual necesitas una pila de 9 voltios, 1 metro de cable de cobre, dos bombillos con su porta bombillo.

Construye el mecanismo que se muestra en la siguiente figura y pruébalo.

3.Magnetismo

En 1820, Hans Christian Oersted, un químico y físico danés, en alguna de sus clases, desarrolló un experimento en el cual utilizó un circuito eléctrico cuyo conductor se encontraba orientado en dirección del meridiano magnético, que es la línea imaginaria que pasa por los polos magnéticos, debajo de éste colocó una brújula orientada en la misma dirección que el conductor. Oersted observó que con ell circuito abierto la brújula se mantenía en dirección norte-sur; y que al cerrar el circuito, esto es, cuando fluía la corriente eléctrica por el conductor, la aguja de la brújula giraba hasta llegar a una posición casi perpendicular al conductor. Este descubrimiento fue accidental, pero con él demostró que el paso de una corriente eléctrica genera un campo magnético, con lo cual se observó la relación directa entre electricidad y magnetismo, y se originó lo que actualmente se conoce como electromagnetismo.

Ampére, matemático y físico francés, con sus experimentos, demostró también que la fuerza eléctrica en movimiento produce un campo magnético y un campo magnético en movimiento produce una fuerza eléctrica. De la relación existente entre los campos magnético y eléctrico depende el funcionamiento de una gran cantidad de dispositivos como:motores y generadores eléctricos, transformadores,televisores, teléfonos y radiorreceptores; así como de algunos medidores eléctricos (amperímetro, galvanómetro, voltímetro, entre otros).

Secundaria Activa // Ministerio de Educación Nacional

210



Los circuitos son de tres clases: simples, en paralelo y en serie.
