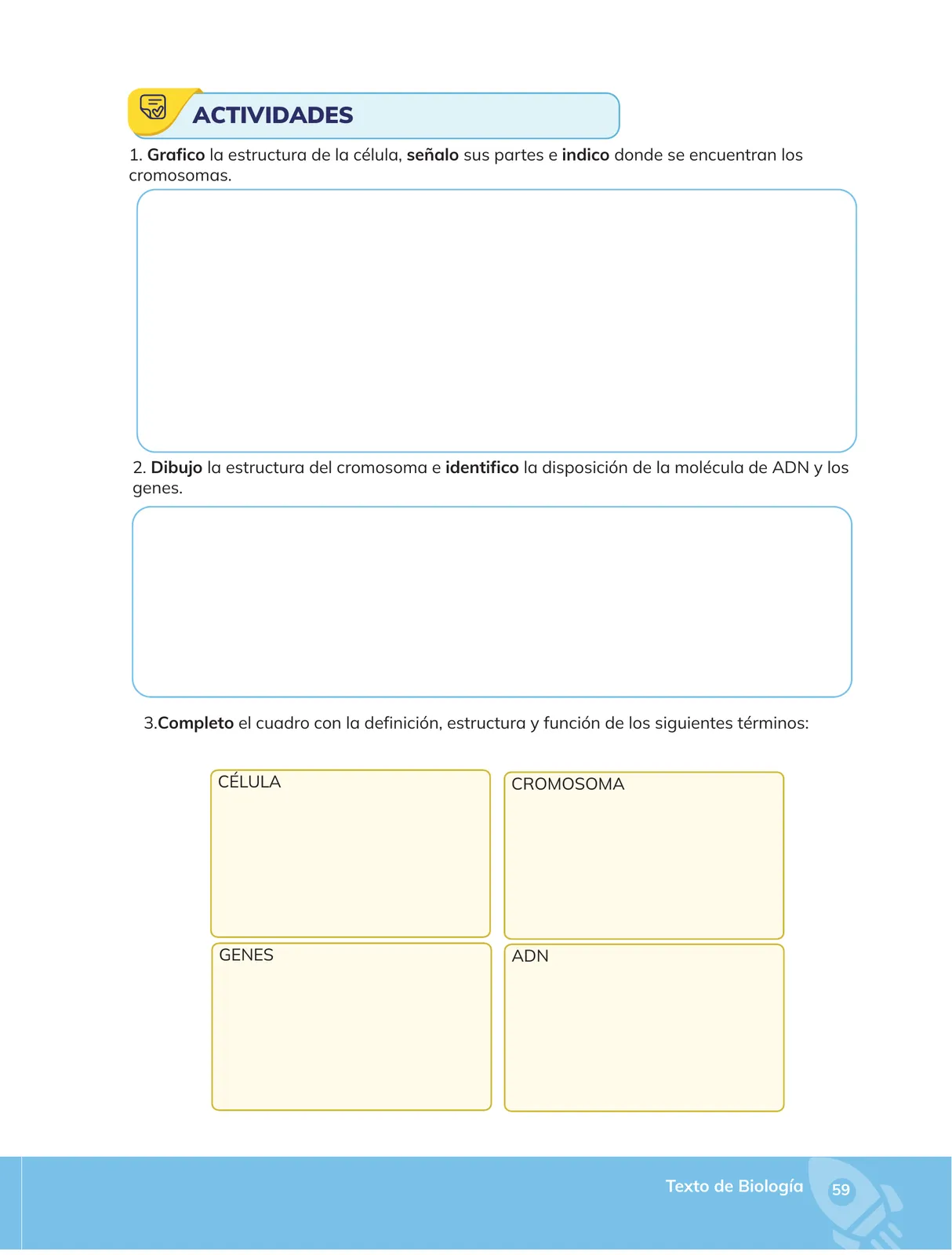

Actividades: estructura de la célula, cromosoma, genes y ADN

Grafico la estructura de la célula, señalo sus partes e indico dónde se encuentran los cromosomas.

1. Dibujo una célula eucariota animal de forma redondeada y delineo la membrana plasmática como límite externo.
2. Dentro, dibujo el citoplasma (gel citosólico) que ocupa el interior.
3. En el centro dibujo el núcleo, rodeado por la envoltura nuclear con sus poros.
4. Dentro del núcleo dibujo una región más densa: el nucléolo.
5. Señalo además retículo endoplasmático, aparato de Golgi, mitocondrias, lisosomas y centrioles.
6. Indico con una flecha y el rótulo «cromosomas → núcleo»: los cromosomas se encuentran en el interior del núcleo (en la cromatina, cuando la célula está en interfase; como cromosomas condensados durante la división celular). En células procariotas estarían en el nucleoide, y los cromosomas mitocondriales y plastidiales, fuera del núcleo.

flowchart LR
  A[Membrana plasmática] --> B[Citoplasma]
  B --> C[Envoltura nuclear con poros]
  C --> D[Nucleoplasma]
  D --> E[Nucléolo]
  D --> F[Cromosomas / cromatina]
  B --> G[Retículo endoplasmático]
  B --> H[Aparato de Golgi]
  B --> I[Mitocondrias]
  B --> J[Lisosomas]
  B --> K[Centrioles]

Dibujo la estructura del cromosoma e identifico la disposición de la molécula de ADN y los genes.

1. Dibujo el cromosoma en metafase con forma de «X»: dos cromátides hermanas unidas por el centrómero, que forman los brazos p (cortos) y brazos q (largos); en los extremos, los telómeros.
2. «Desenrollo» una sección de la cromátida para mostrar la cromatina: el ADN enrollado alrededor de las histonas (nucleosomas), que forman una fibra, luego espiralada, hasta condensarse en el cromosoma.
3. Dentro de la hebra de ADN marco un tramo corto como gen: una secuencia de nucleótidos (A, T, C, G) en doble hélice que codifica una proteína.
4. Orden de mayor a menor: cromosoma → cromatina → nucleosoma (ADN + histonas) → doble hélice de ADN → genes.

flowchart TB
  C[Cromosoma metafásico: 2 cromátides hermanas] --> M[Centrómero]
  C --> T[Telómeros]
  C --> CR[Cromatina]
  CR --> N[Nucleosoma: ADN enrollado en histonas]
  N --> H[Doble hélice de ADN: A-T, C-G]
  H --> G[Gen: segmento de ADN que codifica una proteína]

Completo el cuadro con la definición, estructura y función de los siguientes términos.
