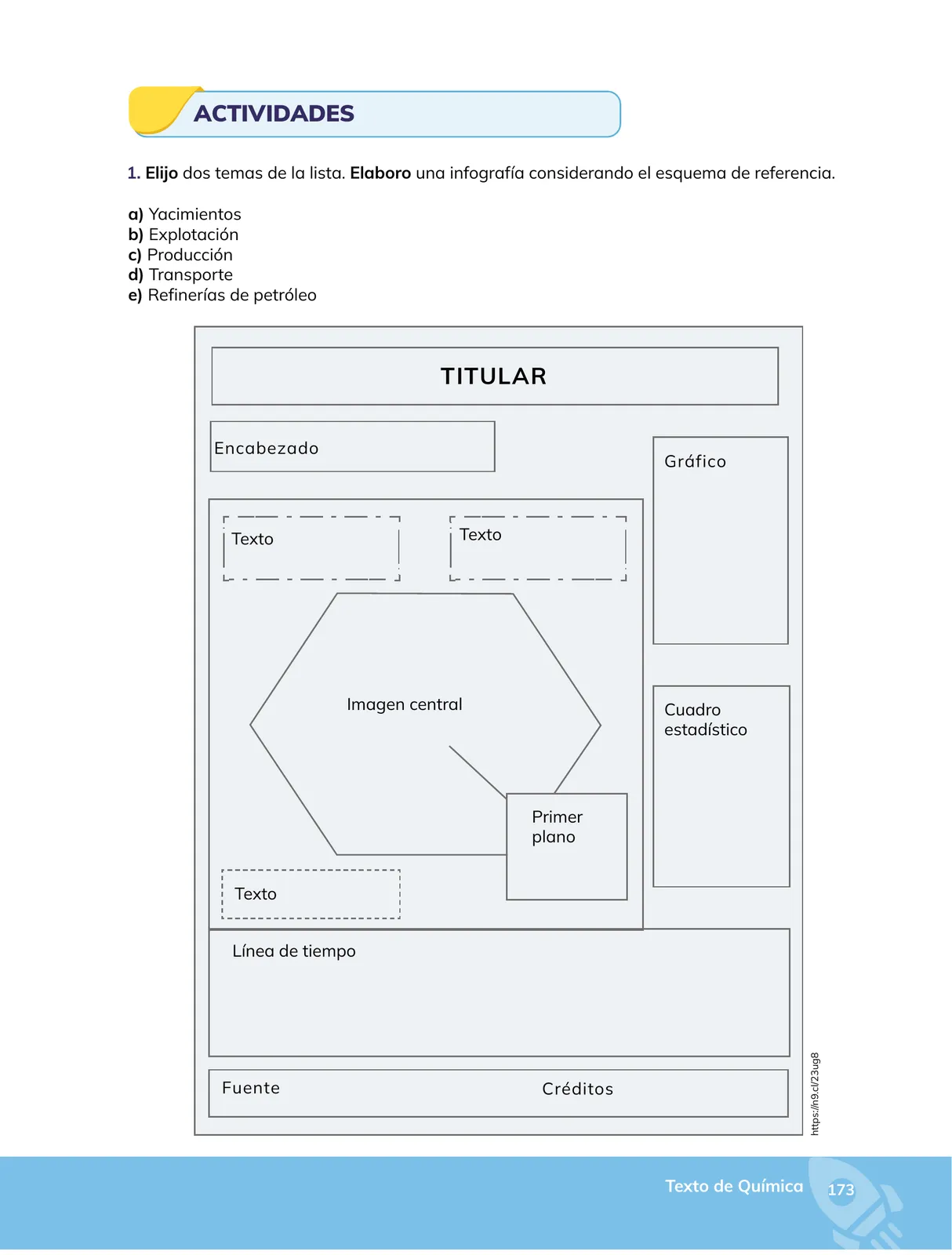

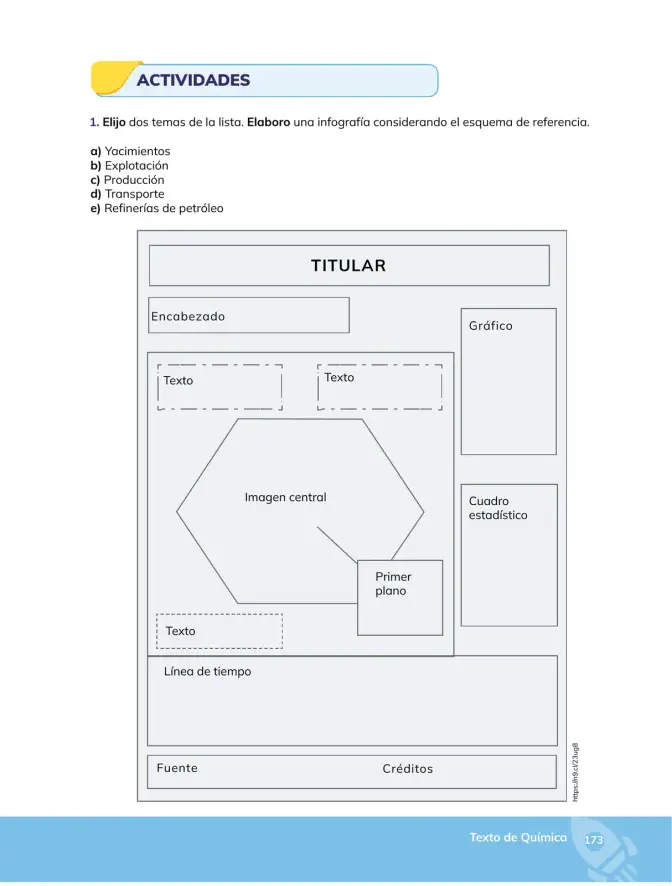

Ejercicio 1
Enunciado: Elijo dos temas de la lista y elaboro una infografía considerando el esquema de referencia.
a) Yacimientos b) Explotación c) Producción d) Transporte e) Refinerías de petróleo

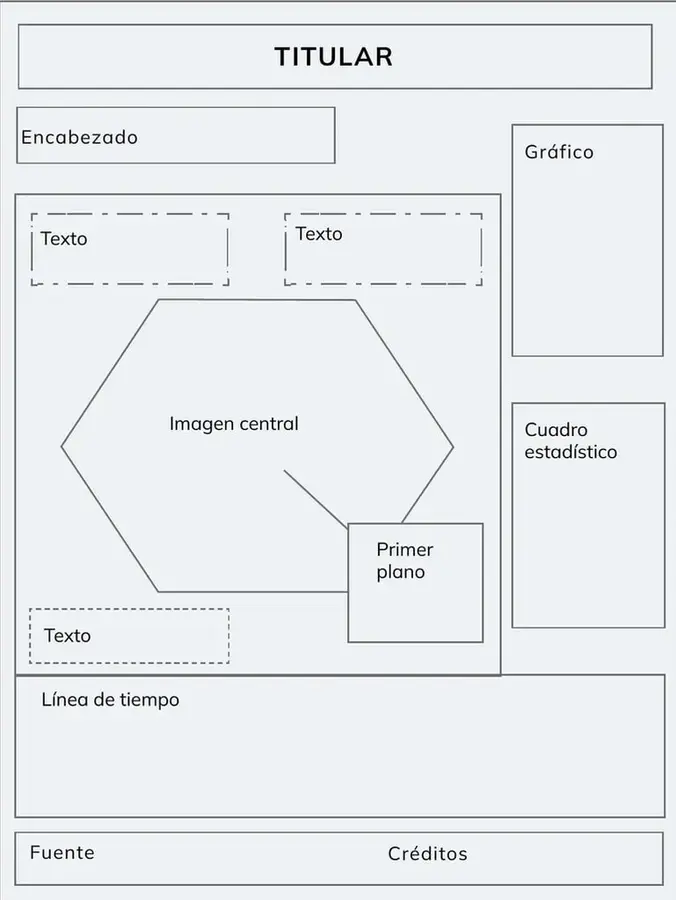

Guía para usar el esquema de referencia
El esquema de la página ordena la infografía en bloques que cumplen funciones distintas:
- Titular: frase corta que anuncia el tema elegido; debe ir en la banda superior, con letra grande.
- Encabezado: subtítulo que aporta el contexto (país, período o etapa de la cadena).
- Texto: bloques con explicaciones breves; deben ir en fuentes legibles y con no más de 3 ideas por bloque.
- Imagen central: es la fotografía o esquema principal; se dibuja en la zona hexagonal central del esquema.
- Primer plano: detalle ampliado de un elemento de la imagen central (una válvula, un pozo, un horno de craqueo), unido por una línea a la imagen.
- Gráfico: representación visual de datos (barras, sectores o línea).
- Cuadro estadístico: tabla con cifras exactas y su unidad de medida.
- Línea de tiempo: hitos cronológicos del tema elegido.
- Fuente y créditos: referencias consultadas y nombre del autor del trabajo.
Modelo resuelto: temas elegidos a) Yacimientos y e) Refinerías de petróleo
Titular: Del subsuelo al combustible: dos etapas clave del petróleo Encabezado: Cadena de valor del crudo en Ecuador y el mundo
| Bloque | Contenido sugerido |
|---|---|
| Texto 1 (Yacimientos) | Un yacimiento es una acumulación de hidrocarburos atrapada en roca porosa (reservorio) sellada por una roca impermeable (trampa). Se localiza bajo cuencas sedimentarias, por ejemplo la cuenca oriental del Oriente ecuatoriano. |
| Texto 2 (Refinerías) | Una refinería transforma el crudo en productos mediante procesos de separación, conversión y tratamiento: destilación atmosférica y al vacío, craqueo catalítico, reformado, alquilación y mezcla. |
| Imagen central | Corte esquemático de un yacimiento: roca reservorio, trampa, pozo productor y manantial. |
| Primer plano | Detalle de la cabeza de pozo (árbol de válvulas) que controla la presión del crudo extraído. |
| Gráfico | Barras que comparan el consumo mundial de productos refinados: gasolina, diésel, queroseno y combustóleo. |
| Cuadro estadístico | Refinerías y capacidad instalada (valores de referencia, millones de barriles por día): Estados Unidos 17,9; China 16,5; Rusia 6,6; India 5,1; Japón 3,4; Ecuador 0,22 (complejo de Esmeraldas). |
| Línea de tiempo | 1859 primer pozo comercial (Titusville, EE. UU.); 1911 destilación atmosférica; 1942 destilación al vacío; 1961 pozo n.º 1 del Oriente ecuatoriano; 2000s craqueo catalítico como tecnología dominante. |
Formulas y conceptos clave a incluir:
- Porosidad: \phi = \dfrac{V_{\text{poros}}}{V_{\text{total}}} \times 100\%
- Permeabilidad de Darcy: q = \dfrac{k A \Delta P}{\mu L}, donde k es la permeabilidad, A el área, \Delta P la caída de presión, \mu la viscosidad y L la longitud.
- Rendimiento del proceso de destilación: R = \dfrac{\text{volumen de fracción}}{\text{volumen de crudo}} \times 100\%
Fuente y créditos: texto escolar de Química BGU 2024, págs. del tema de petróleo; datos de referencia de la industria petrolera (consultar el año de consulta al usarlos).
Linea de tiempo (arte para la infografía)
timeline
title Línea de tiempo sugerida para la infografía
1859 : Primer pozo comercial de petróleo en Titusville (EE. UU.)
1911 : Destilación atmosférica a escala industrial
1942 : Destilación al vacío para fracciones pesadas
1961 : Descubrimiento del pozo n.º 1 en el Oriente ecuatoriano
1990 : Craqueo catalítico y alquilación dominantes
2024 : Refinación con foco en mayor valor agregado y menor huella de carbono
Diagrama de la cadena: del yacimiento al combustible
flowchart LR
A[Yacimiento: roca reservorio] --> B[Explotación: perforación y bombeo]
B --> C[Producción: crudo estabilizado]
C --> D[Transporte: oleoducto y barco]
D --> E[Refinería: destilación y conversión]
E --> F[Productos: gasolina, diésel, queroseno, asfalto]
Cuadro comparativo para la columna derecha
| Criterio | Yacimiento | Refinería |
|---|---|---|
| Tipo de proceso | Natural (formación geológica) | Industrial (transformación química y física) |
| Entrada | Crudo en el subsuelo | Crudo estabilizado |
| Salida | Crudo y gas natural | Productos refinados |
| Principios que intervienen | Presión, porosidad, permeabilidad | Separación, craqueo, reformado, mezcla |
| Riesgo principal | Agotamiento del reservorio, fugas | Contaminación, explosión, corrosión |
Criterios de evaluación del trabajo
| Criterio | Puntaje orientativo |
|---|---|
| Elección de dos temas claros y pertinentes | 20 % |
| Uso correcto del esquema (todos los bloques llenados) | 30 % |
| Rigor de los datos y de las fuentes | 20 % |
| Calidad gráfica, legibilidad y orden | 20 % |
| Trabajo en equipo y presentación | 10 % |
Respuesta orientativa: cualquier pareja de temas de la lista (por ejemplo b) Explotación y d) Transporte) es válida, siempre que la infografía llene los nueve bloques del esquema con información científicamente correcta, datos con unidad y fuente citada.
