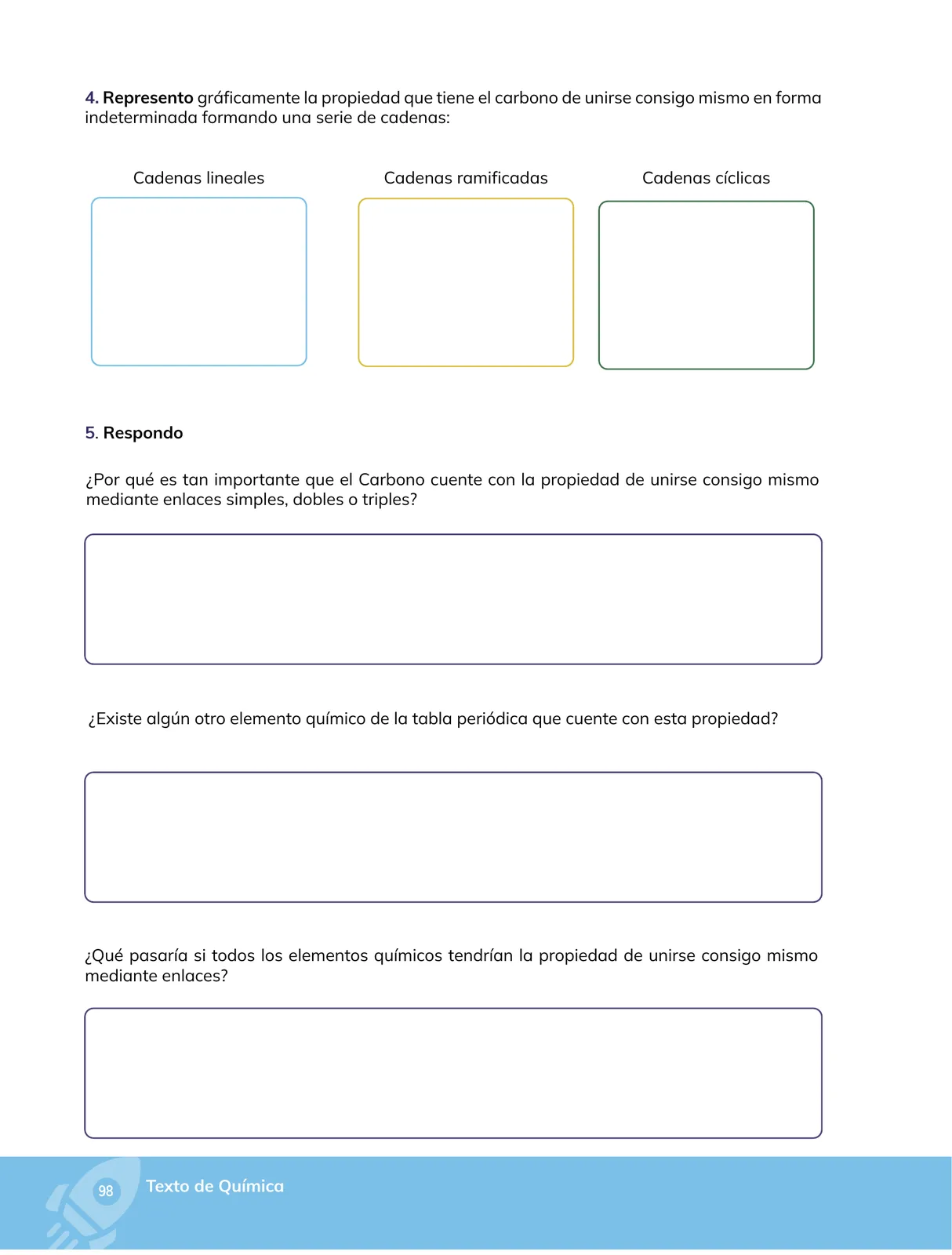

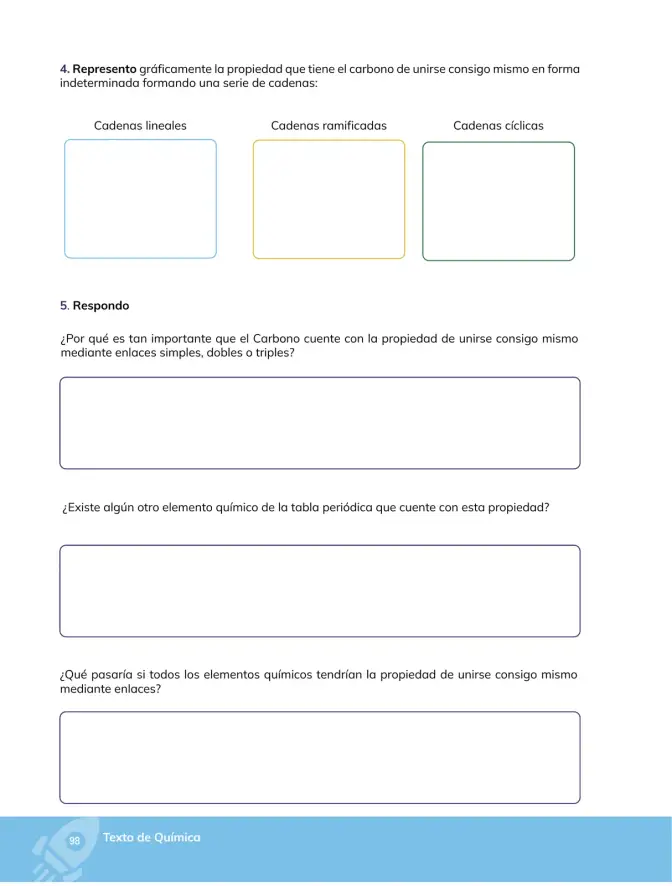

Representar gráficamente la propiedad que tiene el carbono de unirse consigo mismo, formando cadenas lineales, ramificadas y cíclicas.
El carbono tiene número atómico Z=6, con distribución electrónica 1s^{2}\,2s^{2}\,2p^{2}, por lo que posee 4 electrones de valencia y puede formar 4 enlaces. Esta tetravalencia le permite enlazarse repetidamente consigo mismo (catenación) y con hidrógeno.
Cadenas lineales
Los átomos de carbono se encadenan en una sola línea recta, sin ramificaciones. Cada carbono interno se une a dos carbonos vecinos y a dos hidrógenos. Ejemplo: n-butano, \text{C}_{4}\text{H}_{10}.
flowchart LR
C1["CH₃"] --- C2["CH₂"] --- C3["CH₂"] --- C4["CH₃"]
En notación de fórmula desarrollada:
\text{CH}_{3}-\text{CH}_{2}-\text{CH}_{2}-\text{CH}_{3}
Cadenas ramificadas
Una o más ramificaciones (grupos alquilo) cuelgan de la cadena principal. Ejemplo: 2-metilpropano o isobutano, \text{C}_{4}\text{H}_{10} (isómero del n-butano).
flowchart TB
C1["CH₃"] --- CH["CH"] --- C2["CH₃"]
CH --- C3["CH₃"]
\text{CH}_{3}-\underset{\displaystyle\mid}{\overset{\displaystyle \text{CH}_{3}}{\text{CH}}}-\text{CH}_{3}
Cadenas cíclicas
Los extremos de la cadena se enlazan entre sí formando un anillo. Ejemplo: ciclohexano, \text{C}_{6}\text{H}_{12}.
flowchart TB
A["CH₂"] --- B["CH₂"]
B --- C["CH₂"]
C --- D["CH₂"]
D --- E["CH₂"]
E --- F["CH₂"]
F --- A
\text{C}_{6}\text{H}_{12}
Tres tipos de cadena del carbono: lineales (butano), ramificadas (isobutano) y cíclicas (ciclohexano).
