Infografía: Distancia, tiempo, rapidez, velocidad y aceleración
Respuesta rápida
Reposo: r constante; rapidez constante: línea recta; aceleración: curva creciente. Velocidad = rapidez + dirección.
Solución — Página 201
Ciencias Naturales 8° · Egb 8 Ciencias Naturales 2025 · 2025

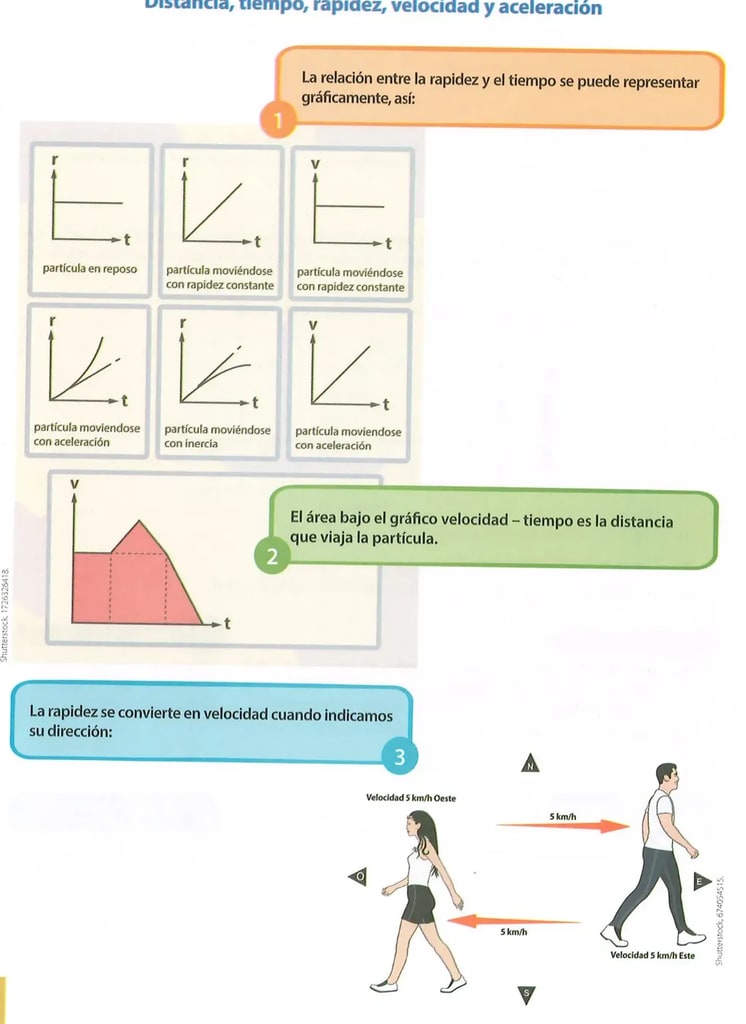

La infografía resume visualmente: 1) los seis gráficos r-t y v-t (reposo, rapidez constante, aceleración, inercia); 2) el área bajo el gráfico v-t como la distancia recorrida; 3) la diferencia entre rapidez y velocidad por la dirección.
Contenido de la página

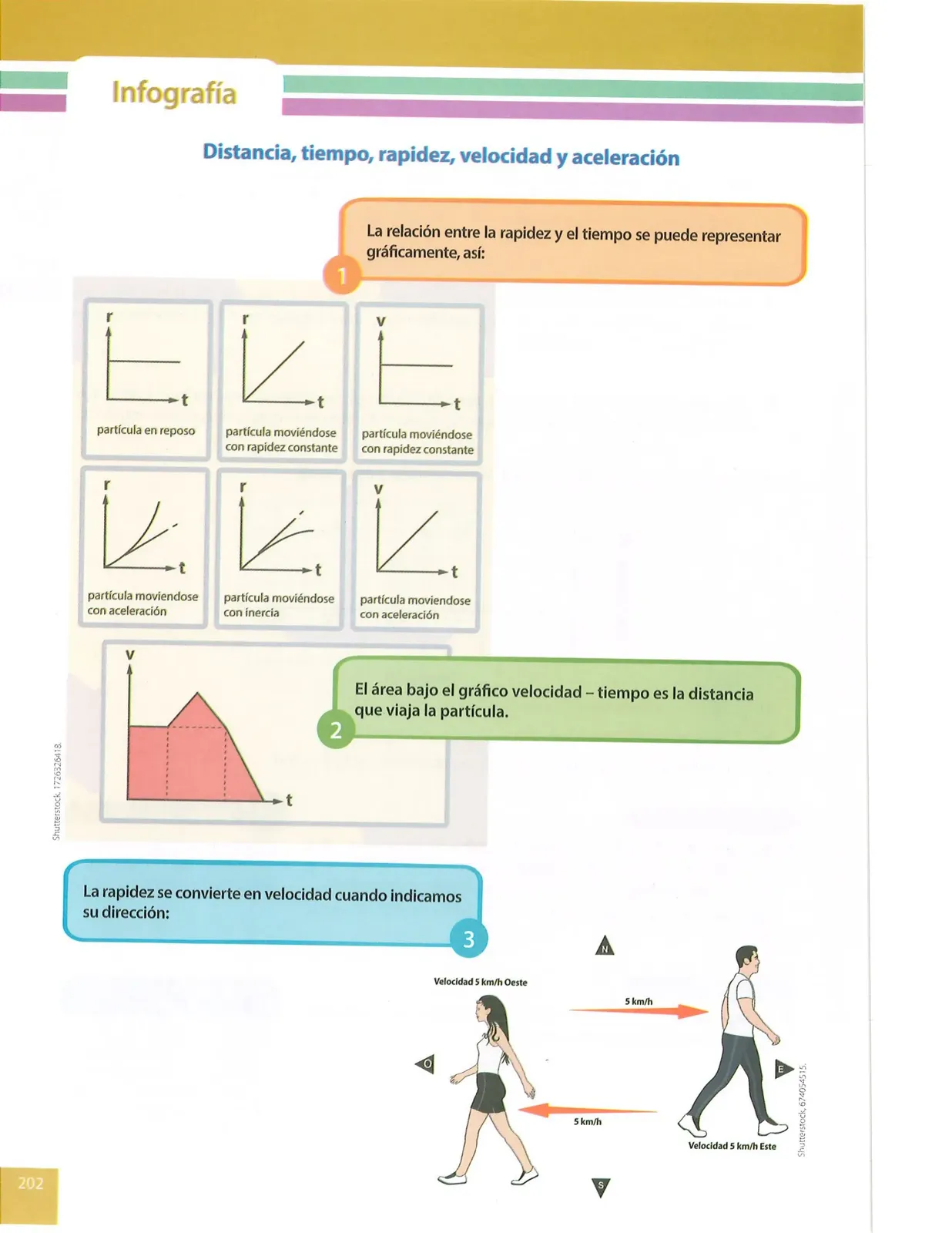

Infografía: Distancia, tiempo, rapidez, velocidad y aceleración (parte 1)
1. Gráficas r-t
- Partícula en reposo: línea horizontal en r=0.
- Partícula con rapidez constante: línea recta inclinada.
- Partícula con aceleración: curva creciente.
- Partícula con inercia: línea recta (sin fuerzas netas).
2. Área bajo el gráfico v-t
El área bajo la curva v-t equivale a la distancia recorrida por la partícula.
3. Rapidez → Velocidad
La rapidez se convierte en velocidad al indicar dirección. Ejemplo: 5 km/h Oeste, 5 km/h Este.
Tabla
| Caso | Gráfico r-t | Descripción |
|---|---|---|
| Reposo | Horizontal | No cambia posición |
| Rapidez constante | Recta inclinada | Cambio uniforme |
| Aceleración | Curva | Cambio creciente |
| Inercia | Recta | Sin fuerza neta |
Diagrama
graph TD
M[Movimiento] --> R[Reposo: r constante]
M --> C[Rapidez constante: linea recta]
M --> A[Aceleracion: curva]
M --> I[Inercia: linea recta]
Fórmulas y ecuaciones
d = \int v(t)\, dt
Glosario (2)
- inercia
- Tendencia de un cuerpo a mantener su estado de movimiento o reposo.
- área bajo la curva
- Integral geométrica de un gráfico; en v-t equivale a la distancia.
Temas y conceptos clave
Figuras de la página (1)
Preguntas que la gente también hace
¿Cómo se ve una partícula en reposo en un gráfico?
¿Qué representa el área bajo el gráfico v-t?
- • Conceptos de velocidad y aceleración
📝 Transcripción de la página (texto seleccionable) 560 caracteres
Shutterstock 1726326418.
Infografía
Distancia, tiempo, rapidez, velocidad y aceleración
pue
r ir liv i ll | —— ii ' if ! t t || t | q IA 4
- partícula en reposo partícula moviéndose H particula moviéndose i con rapidez constante i con rapidez constante ll A A ecer. a — y ome r r f v . i af á $ t t t partícula moviendose partícula moviéndose | _ partícula moviendose con aceleración con inercia con aceleración
v
bajo el gráfico velocidad - tiempo es la distancia 1 partícula.
velocidad cuando indicamo:
Velocidad 5 km/h Este
Shutterstock, 674054515.
