Códigos de colores en electrónica y lenguajes técnicos
Respuesta rápida
La resistencia de la imagen vale 1000\,\Omega (1\,\text{k}\Omega) con tolerancia dorada de \pm 5\%. El código de colores y los lenguajes técnicos facilitan la comunicación precisa.
Solución — Página 28
Colección Ximhai. De lo humano y lo comunitario. Libro de Educación Telesecundaria Grado 1° Ciclo Escolar 2025 - 2026
Contenido de la página
La página aborda dos ideas centrales:
Códigos de colores en electrónica. En electrónica se usan códigos de colores para identificar el valor de una resistencia. Cada banda de color tiene un significado según su posición: 1.ª banda = primer dígito, 2.ª banda = segundo dígito, 3.ª banda = multiplicador, 4.ª banda = tolerancia.
Según la tabla de la imagen:
Color Dígito Multiplicador Tolerancia Negro 0 1 — Marrón 1 10 1% Rojo 2 100 2% Naranja 3 1 000 — Amarillo 4 10 000 — Verde 5 100 000 — Azul 6 1 000 000 — Violeta 7 — — Gris 8 — — Blanco 9 — — Oro — 0.1 5% Plata — 0.01 10% Ejemplo resuelto (resistencia de la imagen: marrón, negro, rojo, oro):
- Primer dígito, banda marrón: 1.
- Segundo dígito, banda negra: 0.
- Se forma el número 10.
- Multiplicador, banda roja: \times 100.
- 10 \times 100 = 1000.
- Tolerancia, banda dorada: 5\%.
- El valor es 1000 \, \Omega = 1 \, \text{k}\Omega con tolerancia \pm 5\%, es decir, entre 950 \, \Omega y 1050 \, \Omega.
Adaptación histórica de los lenguajes técnicos. Los alemanes inventaron lenguajes secretos durante la Segunda Guerra Mundial; los aliados los descifraron gracias al matemático británico Alan Turing, quien redactó tratados sobre desencriptación de datos. Hoy algunas universidades ofrecen especialidades en desencriptación.
Lenguajes científico y técnico. Usan símbolos con significados particulares que facilitan la comunicación; algunas expresiones técnicas se vuelven de dominio común, como términos de salud durante una epidemia.
Contenido de la página
Códigos de colores y lenguajes técnicos

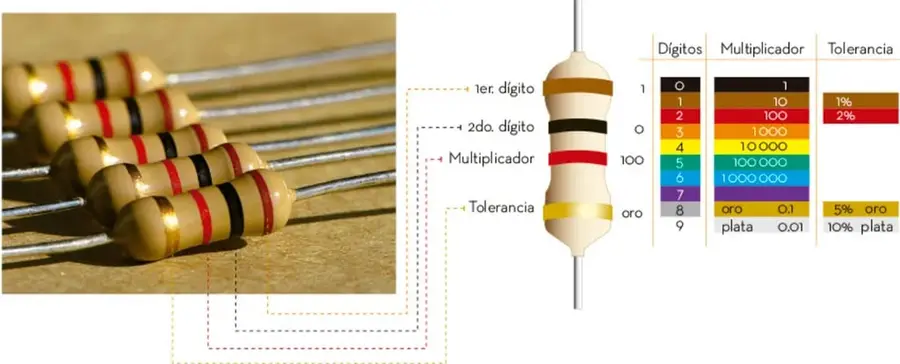

En electrónica se utilizan códigos de colores para identificar el valor de una resistencia, como se muestra en la imagen.
(Imagen: resistencias con bandas de colores y tabla de códigos: dígitos, multiplicador y tolerancia; ejemplo marrón-negro-rojo-oro)
Muchos lenguajes técnicos se han adaptado a las necesidades de cada momento histórico concreto. Por ejemplo, los alemanes inventaron lenguajes secretos para comunicarse durante la Segunda Guerra Mundial, que los aliados pudieron descifrar gracias al matemático británico Alan Turing. Él redactó tratados sobre desencriptación de datos y ayudó a vencer a los alemanes. Actualmente, algunas universidades ofrecen especialidades en desencriptación a matemáticos e informáticos para desentrañar códigos que podrían originar un ataque terrorista.
Los lenguajes científico y técnico utilizan símbolos con significados particulares que facilitan la comunicación y la comprensión. No obstante, algunas expresiones y representaciones técnicas se vuelven de dominio común, ya sea por seguridad o porque se utilizan masivamente, como sucede con términos de salud, por ejemplo, durante una epidemia.
Ejemplos resueltos
Identifica el valor de la resistencia con bandas marrón, negro, rojo y oro.
- Marrón = 1 (primer dígito). 2. Negro = 0 (segundo dígito) → 10. 3. Rojo = multiplicador ×100. 4. 10 × 100 = 1000 Ω = 1 kΩ. 5. Oro = tolerancia 5%, es decir, ±50 Ω: entre 950 Ω y 1050 Ω.
Tabla
| Color | Dígito | Multiplicador | Tolerancia |
|---|---|---|---|
| Negro | 0 | 1 | — |
| Marrón | 1 | 10 | 1% |
| Rojo | 2 | 100 | 2% |
| Naranja | 3 | 1 000 | — |
| Amarillo | 4 | 10 000 | — |
| Verde | 5 | 100 000 | — |
| Azul | 6 | 1 000 000 | — |
| Violeta | 7 | — | — |
| Gris | 8 | — | — |
| Blanco | 9 | — | — |
| Oro | — | 0.1 | 5% |
| Plata | — | 0.01 | 10% |
Fórmulas y ecuaciones
R = (\text{dígito}_1\text{dígito}_2) \times \text{multiplicador}
R = (\text{1.er dígito})(\text{2.º dígito}) \times \text{multiplicador}
R = 10 \times 100 = 1000 \, \Omega
R_{\text{mín}} = 1000 \times (1 - 0{,}05) = 950 \, \Omega
R_{\text{máx}} = 1000 \times (1 + 0{,}05) = 1050 \, \Omega
Glosario (5)
- Resistencia
- Componente electrónico que dificulta el paso de la corriente eléctrica, medida en ohmios (Ω).
- Tolerancia
- Porcentaje de variación admisible en el valor nominal de una resistencia.
- Multiplicador
- Banda de color que indica por cuánto se multiplica el número formado por las dos primeras bandas.
- Desencriptación
- Proceso de convertir un mensaje cifrado en su texto original.
- Lenguaje técnico
- Conjunto de símbolos y términos propios de una disciplina que facilitan la comunicación precisa.
Preguntas para practicar
¿Por qué es útil que los lenguajes técnicos usen símbolos con significados particulares?
Porque los símbolos evitan ambigüedades y permiten una comunicación más rápida y precisa entre especialistas de distintos idiomas; por ejemplo, el ohmio (Ω) designa la resistencia eléctrica en todo el mundo.
¿Qué papel jugó la matemática en la Segunda Guerra Mundial según la página?
La matemática, representada por Alan Turing, permitió descifrar los lenguajes secretos alemanes mediante tratados de desencriptación, lo que contribuyó a que los aliados vencieran.
¿Puedes dar otro ejemplo de un lenguaje técnico que hoy sea de dominio común?
Sí; por ejemplo, términos como 'contagio', 'cuarentena' o 'vacuna', o palabras informáticas como 'descargar' o 'enlace', que dejaron de ser exclusivas de especialistas.
Temas y conceptos clave
Figuras de la página (1)
Preguntas que la gente también hace
¿Cómo se lee el código de colores de una resistencia electrónica?
¿Quién descifró los códigos alemanes en la Segunda Guerra Mundial?
¿Por qué los lenguajes técnicos usan símbolos especiales?
- • Nociones básicas de lectura de tablas
- • Concepto de resistencia eléctrica y ohmio
- • Conocimientos de notación científica y potencias de 10
📝 Transcripción de la página (texto seleccionable) 1058 caracteres
En electrónica se utilizan códigos de colores para identificar el valor de una resistencia, como se muestra en la imagen.
Muchos lenguajes técnicos se han adaptado a las necesidades de cada momento histórico concreto. Por ejemplo, los alemanes inventaron lenguajes secretos para comunicarse durante la Segunda Guerra Mundial, que los aliados pudieron descifrar gracias al matemático británico Alan Turing. EI redactó tratados sobre desencriptación de datos y ayudó a vencer a los alemanes. Actualmente, algunas universidades ofrecen especialidades en desencriptación a matemáticos e informáticos para desentranar códigos que podrían originar un ataque terrorista.
Los lenguajes científico y técnico utilizan símbolos con significados particulares que facilitan la comunicación y la comprensión. No obstante, algunas expresiones y representaciones técnicas se vuelven de dominio común, ya sea por seguridad o porque se utilizan masivamente, como sucede con términos de salud, por ejemplo, durante una epidemia.
