Diagramas de Gantt: planificación y seguimiento de tareas en proyectos

📄 teoria emprendimiento-y-gestion 🎓 otro · 2° TELESECUNDARIA México 🇲🇽 MX 🗣 Español

Página 113

113 de 259

Anterior Página 113 / 259 Siguiente

Respuesta rápida

El diagrama de Gantt sirve para planificar, programar y controlar tareas; fue creado por Henry Laurence Gantt a inicios del siglo XX. Usa barras horizontales ordenadas por actividad que muestran fechas, dependencias e hitos del proyecto.

📚 theory emprendimiento-y-gestion ⭐⭐ Dificultad 2/5 ⏱ 4 min lectura

Solución — Página 113

Colección Sk´asolil. De lo humano y lo comunitario. Libro de Educación Telesecundaria Grado 2° Ciclo Escolar 2025 - 2026

Ejercicio 1

¿Para qué sirve el diagrama de Gantt según el texto?

Es una herramienta de gestión que permite planificar y programar tareas en un periodo determinado.
Permite visualizar las acciones previstas de un proyecto.
Facilita el seguimiento y el control del progreso de cada etapa del proyecto.
Se usa en organizaciones y empresas para el desarrollo de sus proyectos.

Respuesta

Sirve para planificar y programar tareas, visualizar las acciones previstas, y hacer seguimiento y control del avance de cada etapa de un proyecto.

Ejercicio 2

¿Quién desarrolló el diagrama de Gantt y cuándo?

Fue desarrollado por Henry Laurence Gantt a inicios del siglo XX.
Su diseño se basa en gráficos de barras horizontales.
Las barras están ordenadas por la actividad a realizar.
Establecen secuencias de tiempo específicas para cada tarea.

Respuesta

Henry Laurence Gantt, a inicios del siglo XX.

Ejercicio 3

Interpreta el diagrama de la página: ¿qué elementos identificas y qué representan?

El eje superior muestra las fechas (de 9/17 a 9/24), es decir, la escala de tiempo del proyecto.
El eje lateral lista los nombres de las acciones o tareas (Tarea 1 a Tarea 9).
Las barras de colores ("Barra de Gantt") indican la duración de cada tarea dentro del periodo.
Las flechas marcan las "Dependencias": una tarea comienza cuando termina otra.
La estrella señala un "Hito", un evento o punto de control importante en el proyecto.
El conjunto forma la "Gráfica de barra de línea de tiempo" que representa el avance global.

Respuesta

El diagrama integra fechas, tareas, barras de duración, dependencias entre tareas y hitos, permitiendo visualizar el cronograma completo del proyecto.

Ejercicio 4

¿Por qué las barras del diagrama de Gantt son horizontales y están ordenadas por actividad?

Las barras horizontales se alinean con el eje de tiempo (fechas) en sentido izquierda-derecha, lo que facilita leer cuándo empieza y termina cada tarea.
Estar ordenadas por actividad permite ver la secuencia lógica del proyecto y detectar rápidamente retrasos o solapamientos.

Respuesta

Porque la horizontalidad corresponde al eje temporal y el orden por actividad muestra la secuencia del proyecto.

Contenido de la página

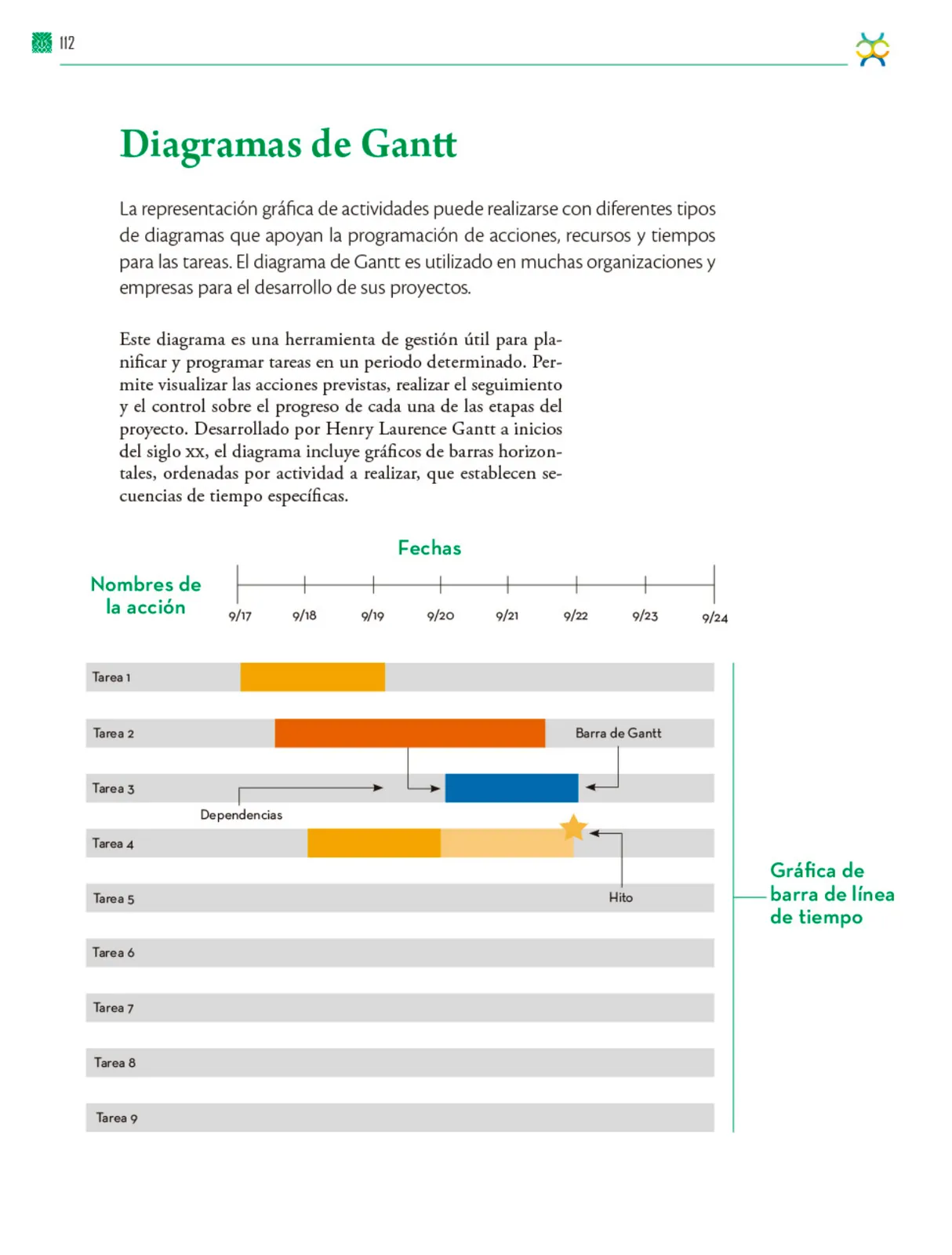

Diagramas de Gantt

La representación gráfica de actividades puede realizarse con diferentes tipos de diagramas que apoyan la programación de acciones, recursos y tiempos para las tareas. El diagrama de Gantt es utilizado en muchas organizaciones y empresas para el desarrollo de sus proyectos.

Este diagrama es una herramienta de gestión útil para planificar y programar tareas en un periodo determinado. Permite visualizar las acciones previstas, realizar el seguimiento y el control sobre el progreso de cada una de las etapas del proyecto. Desarrollado por Henry Laurence Gantt a inicios del siglo XX, el diagrama incluye gráficos de barras horizontales, ordenadas por actividad a realizar, que establecen secuencias de tiempo específicas.

Elementos del diagrama (según la figura):

Eje superior: Fechas (9/17 a 9/24).
Eje lateral: Nombres de la acción (Tarea 1 a Tarea 9).
Barra de Gantt: barra horizontal que indica la duración de una tarea.
Dependencias: flechas que indican que una tarea depende de otra.
Hito: evento clave representado con una estrella.
Gráfica de barra de línea de tiempo: conjunto que representa el cronograma.

Ejemplos resueltos

Identifica los elementos del diagrama de Gantt de la página.

Escala de fechas superior (9/17–9/24).
Lista de tareas (Tarea 1 a Tarea 9).
Barras de colores que indican la duración de cada tarea.
Flechas de dependencias entre tareas.
Estrella que marca un hito.
Etiqueta de 'Gráfica de barra de línea de tiempo'.

Tabla

Elemento	Representación	Significado
Fechas	Eje superior (9/17 a 9/24)	Escala de tiempo del proyecto
Nombres de la acción	Eje lateral (Tarea 1 a 9)	Lista de actividades
Barra de Gantt	Barra horizontal de color	Duración de la tarea
Dependencias	Flechas	Orden/relación entre tareas
Hito	Estrella	Evento o punto de control clave

Diagrama

gantt
    title Diagrama de Gantt (ejemplo de la página)
    dateFormat  YYYY-MM-DD
    section Tareas
    Tarea 1           :done,    t1, 2024-09-17, 3d
    Tarea 2           :active,  t2, 2024-09-18, 4d
    Tarea 3           :         t3, after t2, 2d
    Tarea 4           :         t4, 2024-09-19, 4d

Glosario (4)

Diagrama de Gantt: Gráfico de barras horizontales que muestra las tareas de un proyecto ordenadas por actividad sobre una escala de tiempo.
Hito: Evento o punto de control importante que marca un avance significativo dentro de un proyecto.
Dependencia: Relación entre tareas en la que una no puede iniciar hasta que otra termine.
Seguimiento y control: Actividades de gestión para comparar el avance real de un proyecto con lo planificado.

Preguntas para practicar

¿Para qué sirve el diagrama de Gantt?

Sirve para planificar y programar las tareas de un proyecto en un periodo determinado, visualizar las acciones previstas y hacer seguimiento y control del progreso de cada etapa.

¿Qué representa una dependencia en el diagrama?

Representa que una tarea no puede iniciar hasta que otra termine; se dibuja como una flecha que conecta el final de una barra con el inicio de otra.

¿Qué representa el hito marcado con una estrella?

Un hito es un evento o punto de control clave que señala la conclusión de una fase importante o la entrega de un resultado dentro del proyecto.

Temas y conceptos clave

Diagramas de GanttPlanificación de proyectosRepresentación gráfica de actividadesDiagrama de GanttBarra de GanttDependenciasHitoLínea de tiempoSeguimiento y control

¿Te fue útil esta página?

Figuras de la página (1)

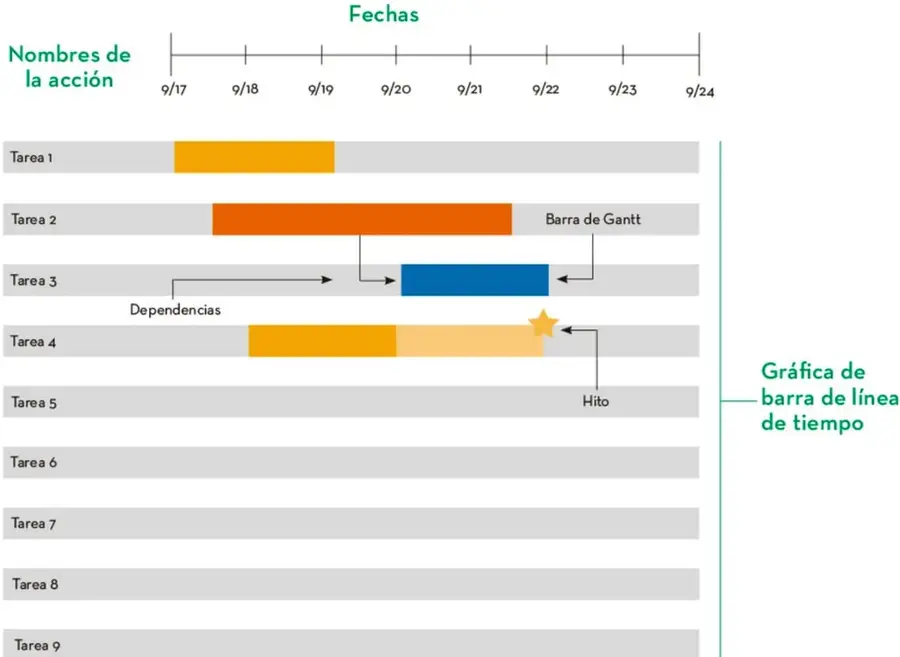

Diagrama de Gantt de ejemplo con eje de fechas de 9/17 a 9/24, nueve tareas, barras de colores (Tarea 1, 2, 3, 4), flechas de dependencias, una estrella que marca un hito y etiquetas 'Barra de Gantt', 'Dependencias', 'Hito' y 'Gráfica de barra de línea de tiempo'. — Figura 1 image

Preguntas que la gente también hace

¿Qué es un diagrama de Gantt y para qué sirve?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

¿Quién inventó el diagrama de Gantt y en qué época?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

¿Cómo se representan las dependencias entre tareas en un diagrama de Gantt?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

📌 Antes de leer esto

• Lectura de gráficas con ejes de tiempo
• Noción básica de planificación y secuencia de actividades

Siguiente tema sugerido

Elaboración de un diagrama de Gantt para un proyecto propio

📝 Transcripción de la página (texto seleccionable) 799 caracteres

Diagramas de Gantt

Este diagrama es una herramienta de gestión útil para planificar y programar tareas en un periodo determinado. Permite visualizar las acciones previstas, realizar el seguimiento y el control sobre el progreso de cada una de las etapas del proyecto. Desarrollado por Henry Laurence Gantt a inicios del siglo xx, el diagrama incluye gráfi cos de barras horizontales, ordenadas por actividad a realizar, que establecen secuencias de tiempo específi cas.
