Diagramas de flujo

Un diagrama de flujo es una representación gráfica y secuencial de las tareas y actividades necesarias para lograr un objetivo. Puede usarse en procesos artesanales e industriales.

Origen histórico

Los primeros diagramas aparecieron en el siglo XX.
Se les atribuyen a Lilian y Frank Gilbreth.
Con el tiempo se agregó el uso de gráficos para que la información fuera fácil de localizar y entender.

¿Para qué sirve?

El diagrama de flujo describe los pasos, las secuencias y las decisiones de un proceso técnico. Sirve para:

Documentar procesos.
Estudiar procesos.
Diseñar procesos.
Planificar procesos.
Mejorar procesos.
Comunicar procesos complejos de forma clara y fácil de entender.

Un mismo lenguaje: los símbolos

Para comunicar ideas, tareas o procedimientos es importante usar un mismo lenguaje, por eso se emplean figuras geométricas que corresponden a un código: rectángulos, óvalos, rombos, flechas y otras.

Símbolo	Nombre	Función
Rectángulo	Proceso	Representa cualquier operación
Flecha (→)	Línea de flujo	Marca el orden secuencial de los procesos y subprocesos
Rectángulo con esquinas redondeadas (óvalo)	Terminal	Representa el inicio y final de un proceso
Paralelogramo	Entrada/salida	Representa la salida y entrada de datos
Rombo	Decisión	Muestra los dos caminos que se pueden seguir durante un proceso o subproceso
Símbolo de anotación (llave/llamada)	Anotación	Agrega alguna información adicional sobre un proceso o subproceso

Nota de corrección: el OCR indica «fechas» y «figuras geométricas» con erratas («fechas» debe leerse «flechas», «fujo» = «flujo», «diseńar» = "diseñar", "planifi car" = "planificar").

Respuesta: El diagrama de flujo usa seis símbolos codificados (proceso, línea de flujo, terminal, entrada/salida, decisión y anotación) para representar secuencialmente un proceso técnico.

Contenido de la página

Diagramas de flujo

Un diagrama de flujo es una representación gráfica y secuencial de las tareas y actividades necesarias para lograr un objetivo. Puede usarse en procesos artesanales e industriales.

Los primeros diagramas aparecen en el siglo XX y se les atribuyen a Lilian y Frank Gilbreth. Con el tiempo, se agregó el uso de gráficos con la finalidad de que la información fuera fácil de localizar y de entender.

El diagrama de flujo describe los pasos, las secuencias y las decisiones de un proceso técnico. Es utilizado para documentar, estudiar, diseñar, planificar, mejorar y comunicar procesos complejos de forma clara y fácil de entender.

Para comunicar las ideas, tareas o procedimientos representados en el diagrama de flujo es importante utilizar un mismo lenguaje, por eso se usan rectángulos, óvalos, rombos, flechas y otras figuras geométricas que corresponden a un código.

Símbolos del diagrama de flujo

Proceso (rectángulo): representa cualquier operación.
Línea de flujo (flecha): marca el orden secuencial de los procesos y subprocesos.
Terminal (rectángulo redondeado/óvalo): representa el inicio y final de un proceso.
Entrada/salida (paralelogramo): representa la salida y entrada de datos.
Decisión (rombo): muestra los dos caminos que se pueden seguir durante un proceso o subproceso.
Anotación (símbolo de nota): agrega alguna información adicional sobre un proceso o subproceso.

Ejemplos resueltos

Identificar los símbolos del diagrama de flujo: ¿qué figura corresponde a una decisión y qué representa?

La figura correspondiente a una decisión es el rombo.
Muestra los dos caminos que se pueden seguir durante un proceso o subproceso.
Se usa cuando hay que responder una pregunta de sí/no antes de continuar.

Tabla

Símbolo	Figura	Función
Proceso	Rectángulo	Representa cualquier operación
Línea de flujo	Flecha	Marca el orden secuencial
Terminal	Óvalo / rectángulo redondeado	Inicio y final de un proceso
Entrada/salida	Paralelogramo	Entrada y salida de datos
Decisión	Rombo	Dos caminos posibles
Anotación	Símbolo de nota	Información adicional

Diagrama

flowchart TD
    A[(Terminal: Inicio)] --> B[/Entrada de datos/]
    B --> C[Proceso: operación]
    C --> D{Decisión}
    D -->|Sí| E[Proceso alternativo]
    D -->|No| F[Proceso principal]
    E --> G[(Terminal: Fin)]
    F --> G

Glosario (7)

Diagrama de flujo: Representación gráfica y secuencial de las tareas y actividades necesarias para lograr un objetivo.
Proceso: Operación representada por un rectángulo en el diagrama de flujo.
Terminal: Símbolo (óvalo) que indica el inicio o el final de un proceso.
Decisión: Rombo que muestra los dos caminos posibles durante un proceso.
Línea de flujo: Flecha que marca el orden secuencial de los procesos y subprocesos.
Entrada/salida: Paralelogramo que representa la entrada y salida de datos.
Anotación: Símbolo que agrega información adicional sobre un proceso o subproceso.

Preguntas para practicar

¿Por qué es importante usar un mismo lenguaje (símbolos) al elaborar un diagrama de flujo?

Porque los símbolos funcionan como un código compartido: si todas las personas usan las mismas figuras (rectángulo para proceso, rombo para decisión, etc.), cualquiera puede leer y entender el proceso sin ambigüedades, lo que facilita comunicar, documentar y mejorar procesos complejos de forma clara.

Menciona dos usos del diagrama de flujo en procesos artesanales o industriales.

Ejemplos: documentar los pasos de una receta artesanal (como la elaboración de una artesanía) y planificar la línea de producción en una fábrica para identificar cuellos de botella y mejorar tiempos.

Temas y conceptos clave

Diagramas de flujoSímbolos del diagrama de flujoRepresentación gráfica de procesosDiagrama de flujoProcesoTerminalEntrada/salidaDecisiónLínea de flujoAnotaciónSecuencia

¿Te fue útil esta página?

Figuras de la página (1)

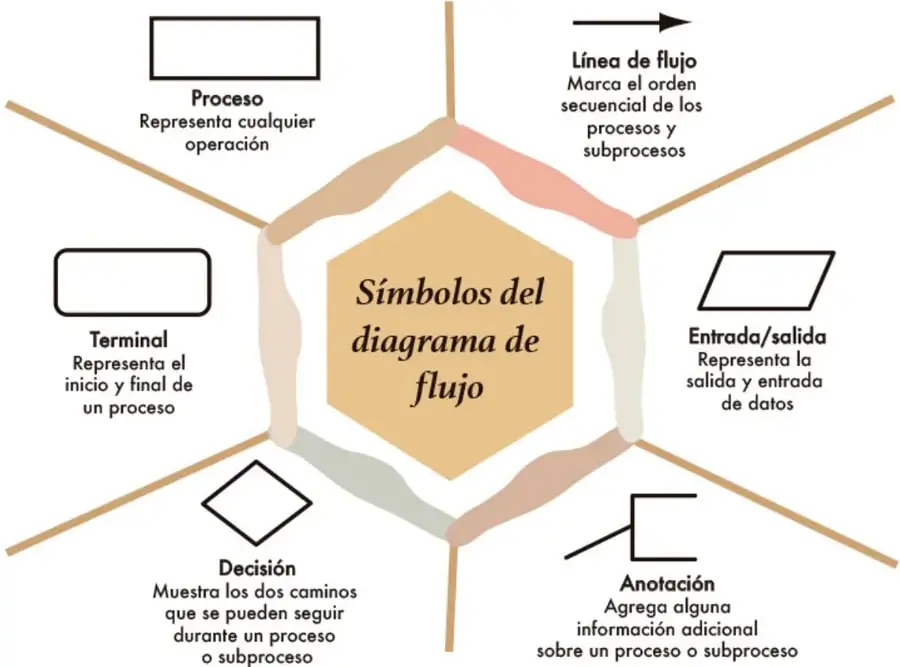

Diagrama hexagonal con la leyenda 'Símbolos del diagrama de flujo' en el centro y seis figuras alrededor: rectángulo (Proceso), flecha (Línea de flujo), rectángulo redondeado (Terminal), paralelogramo (Entrada/salida), rombo (Decisión) y símbolo de anotación (Anotación), cada una con su descripción. — Figura 1 image

Preguntas que la gente también hace

¿Qué es un diagrama de flujo y para qué sirve?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

¿Quiénes inventaron los primeros diagramas de flujo?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

¿Qué significa el rombo en un diagrama de flujo?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

📌 Antes de leer esto

• Conocer figuras geométricas básicas
• Nociones de secuencia y orden de procesos

Siguiente tema sugerido

Elaboración de un diagrama de flujo para un proceso cotidiano

📝 Transcripción de la página (texto seleccionable) 990 caracteres

Diagramas de flujo

Un diagrama de flujo es una representación gráfica y secuencial de las tareas y actividades necesarias para lograr un objetivo. Puede usarse en procesos artesanales e industriales.

Los primeros diagramas aparecen en el siglo xx y se les atribuyen a Lilian y Frank Gilbreth. Con el tiempo, se agregó el uso de gráficos con la finalidad de que la información fuera fácil de localizar y de entender.

El diagrama de fujo describe los pasos, las secuencias y las decisiones de un proceso técnico. Es utilizado para documentar,estudiar, diseńar, planifi car, mejorar y comunicar procesos complejos de forma clara y fácil de entender.

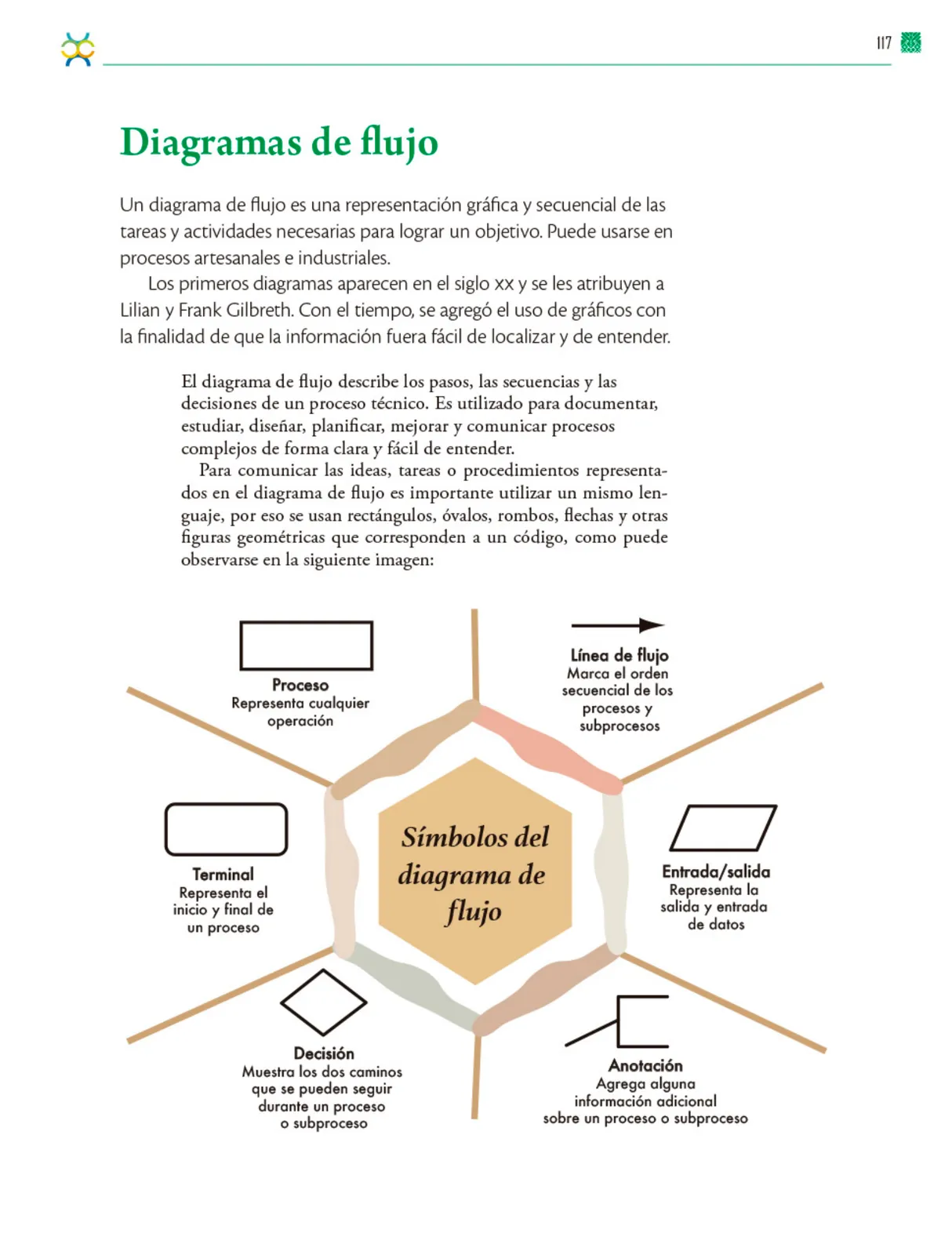

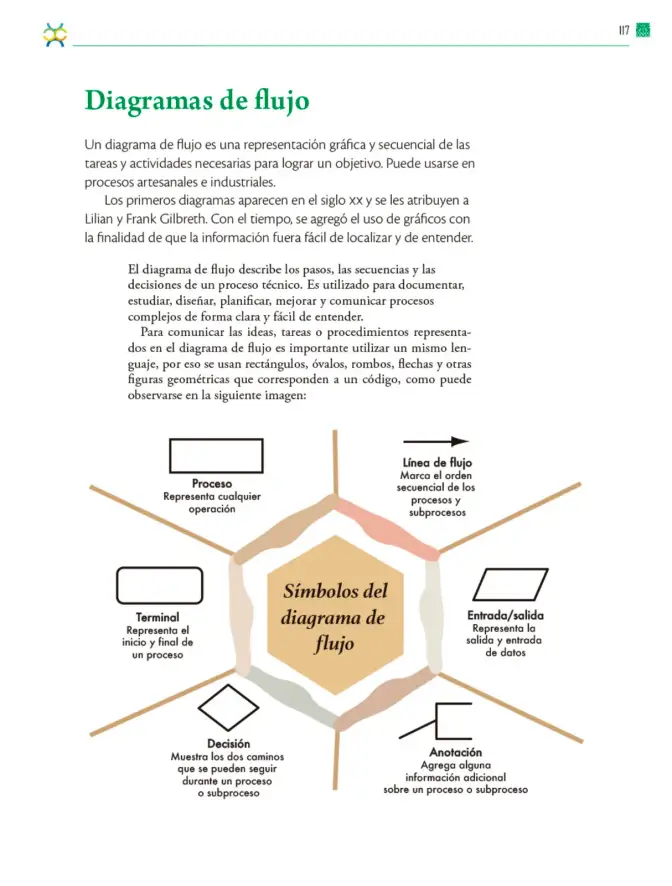

Para comunicar las ideas, tareas o procedimientos representados en el diagrama de flujo es importante utilizar un mismo lenguaje, por eso se usan rectángulos, óvalos, rombos, fechas y otras fi guras geométricas que corresponden a un código, como puede observarse en la siguiente imagen:
