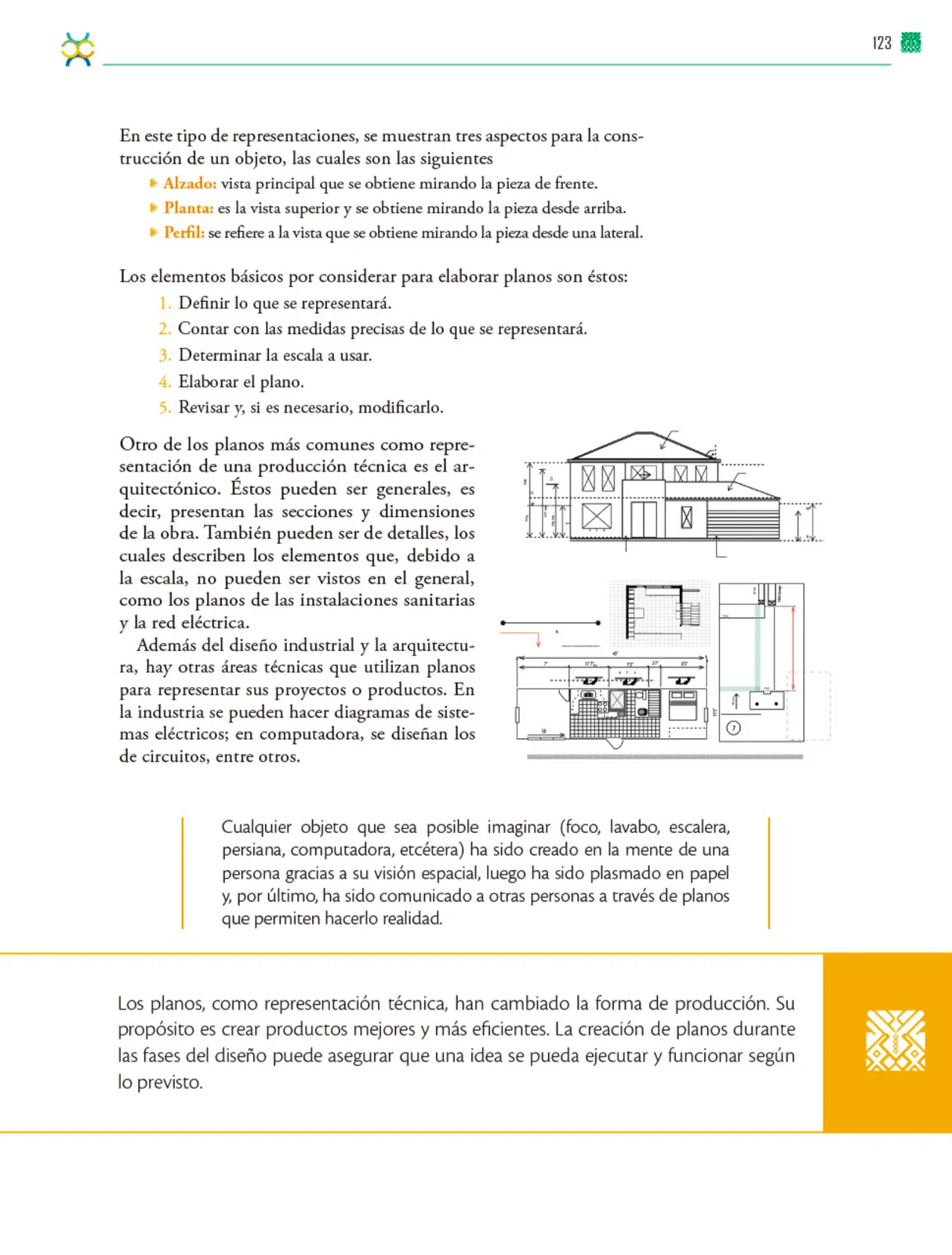

Alzado, planta y perfil: vistas de un plano y su elaboración

En este tipo de representaciones, se muestran tres aspectos para la construcción de un objeto, las cuales son las siguientes

(cd Alzado: vista principal que se obtiene mirando la pieza de frente.

Planta: es la vista superior y se obtiene mirando la pieza desde arriba.

Perfil: se refiere a la vista que se obtiene mirando la pieza desde una lateral.

Los elementos básicos por considerar para elaborar planos son éstos:

1. Defi nir lo que se representará.

2. Contar con las medidas precisas de lo que se representará.

3. Determinar la escala a usar.

4. Elaborar el plano.

5. Revisar y, si es necesario, modificarlo.

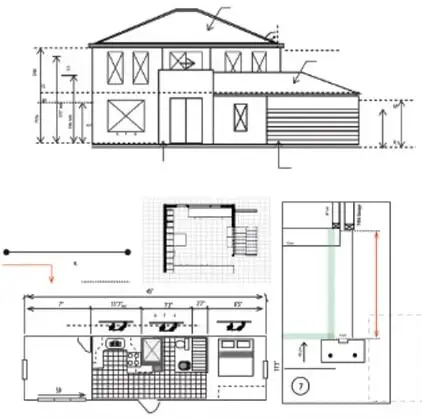

Otro de los planos más comunes como representación de una producción técnica es el arquitectónico. Estos pueden ser generales, es decir, presentan las secciones y dimensiones de la obra. También pueden ser de detalles, los cuales describen los elementos que, debido a la escala, no pueden ser vistos en el general,como los planos de las instalaciones sanitarias y la red eléctrica.

Además del diseno industrial y la arquitectura, hay otras áreas técnicas que utilizan planos para representar sus proyectos o productos. En la industria se pueden hacer diagramas de sistemas eléctricos; en computadora, se diseńan los de circuitos, entre otros.

Cualquier objeto que sea posible imaginar (foco, lavabo, escalera,persiana, computadora, etcétera) ha sido creado en la mente de una persona gracias a su visión espacial, luego ha sido plasmado en papel y, por último, ha sido comunicado a otras personas a través de planos que permiten hacerlo realidad.

Los planos, como representación técnica, han cambiado la forma de producción. Su propósito es crear productos mejores y más eficientes. La creación de planos durante las fases del diseno puede asegurar que una idea se pueda ejecutar y funcionar según lo previsto.
