Vistas y proyecciones: formas de presentar planos en el diseño industrial
📄 teoria matematica 🎓 otro · 2° TELESECUNDARIA México 🇲🇽 MX 🗣 Español
Respuesta rápida
Vistas: imágenes que muestran la forma geométrica de un objeto desde distintos ángulos. Proyecciones: imágenes del objeto vistas a través de las seis caras de un cubo (planta, alzado, perfiles), que muestran sus secciones.
📚 theory matematica ⭐ Dificultad 1/5 ⏱ 3 min lectura
Solución — Página 123
Colección Sk´asolil. De lo humano y lo comunitario. Libro de Educación Telesecundaria Grado 2° Ciclo Escolar 2025 - 2026
Ejercicio 1
En vistas
Son las imágenes que ayudan a entender la forma geométrica de un cuerpo u objeto. En la página se ilustra con una silla mostrada desde distintos ángulos de observación: una vista principal grande y otras tres vistas más pequeñas desde diferentes perspectivas (frontal lateral, posterior y lateral).
Ejercicio 2
En proyecciones

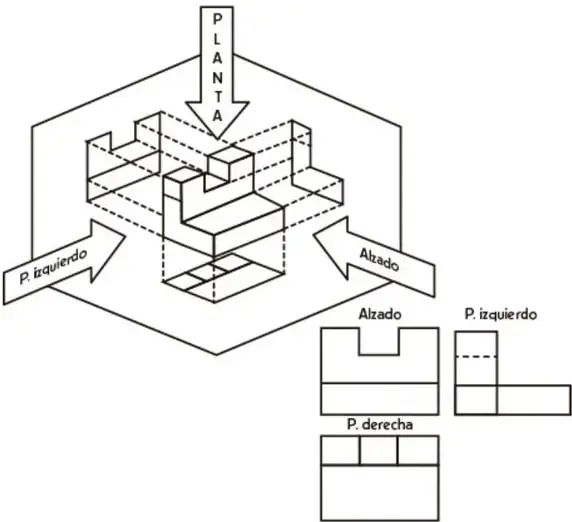

Son las imágenes de un objeto visto a través de las seis caras de un cubo; muestran secciones de un objeto. El ejemplo gráfico muestra un objeto escalonado dentro de un cubo imaginario, con flechas que indican las direcciones de observación:
- Planta: vista desde arriba.
- Alzado: vista frontal del objeto.
- P. izquierdo: vista desde la izquierda.
- P. derecha: vista desde la derecha.
De las proyecciones se obtienen los dibujos técnicos correspondientes (Alzado, P. izquierdo, P. derecha) que representan la silueta del objeto en cada cara del cubo, incluyendo las líneas ocultas (líneas punteadas).
Respuesta
Las vistas muestran la forma geométrica desde distintos ángulos; las proyecciones muestran las secciones del objeto vistas a través de las seis caras de un cubo (planta, alzado, perfil izquierdo y derecho).
Contenido de la página
Cuando se trata de crear objetos nuevos, en el diseño industrial los planos pueden presentarse de dos formas.
En vistas: son las imágenes que ayudan a entender la forma geométrica de un cuerpo u objeto.
En proyecciones: son las imágenes de un objeto visto a través de las seis caras de un cubo; muestran secciones de un objeto.
Imágenes: 1) Una silla representada desde cuatro ángulos distintos (vistas). 2) Un objeto escalonado dentro de un cubo con flechas que indican la planta (desde arriba), el alzado (desde el frente), la P. izquierdo y la P. derecha, junto con los dibujos resultantes de cada proyección.
Ejemplos resueltos
¿Qué se obtiene al proyectar un objeto a través de las seis caras de un cubo?
Se obtienen las vistas planta, alzado y perfiles (izquierdo y derecho), que son las secciones del objeto observadas desde arriba, de frente y desde cada lado, representadas como dibujos técnicos planos.
Tabla
| Forma de presentar el plano | Descripción |
|---|---|
| Vistas | Imágenes que ayudan a entender la forma geométrica de un cuerpo u objeto. |
| Proyecciones | Imágenes de un objeto visto a través de las seis caras de un cubo; muestran secciones de un objeto. |
Glosario (5)
- Vistas
- Imágenes de un objeto tomadas desde distintos ángulos que ayudan a entender su forma geométrica.
- Proyecciones
- Imágenes de un objeto visto a través de las seis caras de un cubo; muestran sus secciones.
- Planta
- Proyección del objeto observado desde arriba.
- Alzado
- Proyección frontal del objeto, vista de frente.
- Perfil (P. izquierdo / P. derecha)
- Proyecciones laterales del objeto, vistas desde la izquierda o la derecha.
Preguntas para practicar
¿En qué se diferencia una vista de una proyección al presentar un plano técnico?
La vista muestra el objeto desde un ángulo de observación libre para entender su forma geométrica, mientras que la proyección se obtiene observando el objeto a través de las caras de un cubo, de modo que presenta sus secciones (planta, alzado, perfiles) en dibujos técnicos exactos.
¿Para qué sirven las vistas en el diseño industrial?
Sirven para que quien observa el plano comprenda rápidamente la forma geométrica completa del objeto desde distintos ángulos, lo que facilita su interpretación antes de construirlo.
Temas y conceptos clave
Vistas en el diseño industrialProyecciones de un objetoPlanos técnicosvistaproyecciónplantaalzadoperfilseccióncubo de proyección
¿Te fue útil esta página?
Figuras de la página (2)
Figura 1 image
Figura 2 image
Preguntas que la gente también hace
¿Qué diferencia hay entre vistas y proyecciones en un plano técnico?
Consulta la solución completa arriba o explora el libro entero para temas relacionados.
¿Qué es el alzado y la planta de un objeto?
Consulta la solución completa arriba o explora el libro entero para temas relacionados.
¿Para qué sirven las vistas en el diseño industrial?
Consulta la solución completa arriba o explora el libro entero para temas relacionados.
📌 Antes de leer esto
- • Reconocer formas geométricas de cuerpos y objetos
- • Nociones básicas de dibujo técnico y perspectiva
Siguiente tema sugerido
Ejercicios de identificación de vistas y proyecciones de objetos
📝 Transcripción de la página (texto seleccionable) 417 caracteres

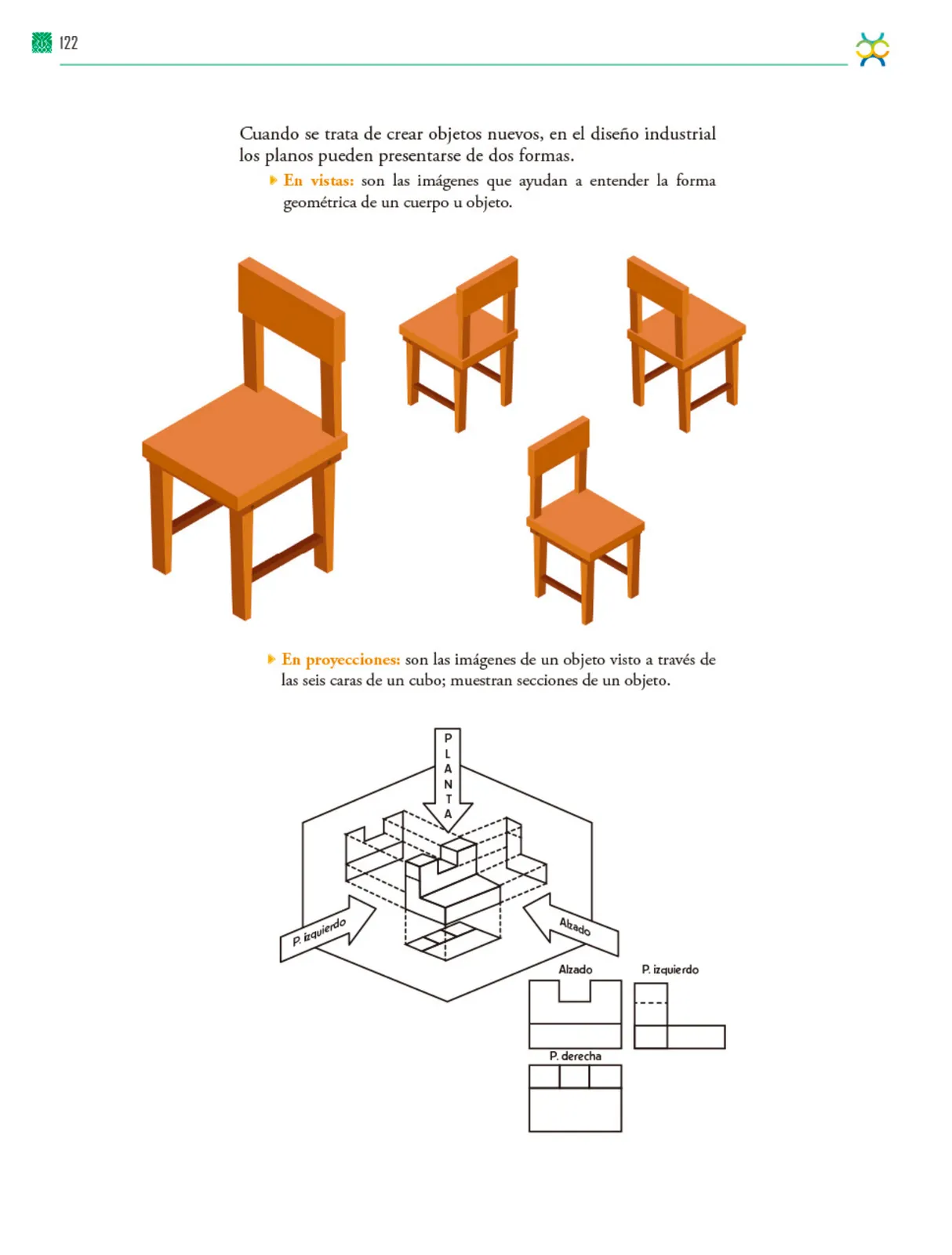

Cuando se trata de crear objetos nuevos, en el diseño industrial los planos pueden presentarse de dos formas.
