Actividad: área de las piezas del tangram

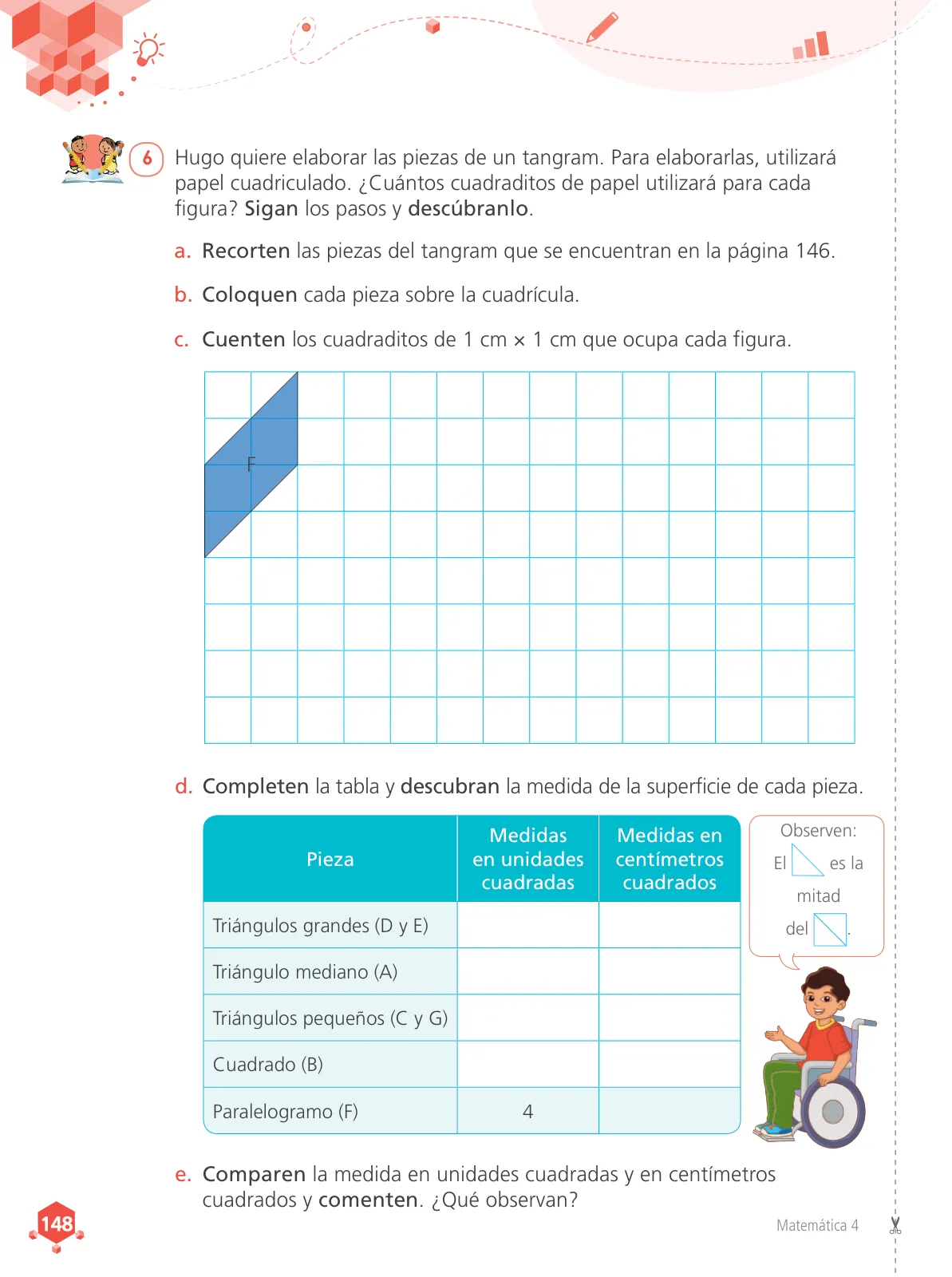

Enunciado resumido: Hugo quiere cortar las piezas de un tangram usando papel cuadriculado; hay que decir cuántos cuadraditos de 1 \, \text{cm} \times 1 \, \text{cm} ocupa cada pieza.
– Recortar las piezas
Se recortan las siete piezas del tangram que aparecen en el material anexo (página 146): dos triángulos grandes (D y E), un triángulo mediano (A), dos triángulos pequeños (C y G), el cuadrado (B) y el paralelogramo (F).
– Colocar cada pieza sobre la cuadrícula
Cada pieza se apoya sobre la cuadrícula de modo que sus lados sigan las líneas siempre que sea posible, de modo que los cuadraditos cubiertos puedan contarse uno a uno.
– Contar los cuadraditos
El criterio es el siguiente:
- Un cuadrado completo cuenta 1 unidad cuadrada.
- Un triángulo rectángulo isósceles que ocupa media diagonal de un cuadrado de 2 \times 2 celdas cuenta 2 unidades: A = \frac{1}{2} \times 2 \times 2 = 2 \, \text{u}^{2}.
Del dibujo de la cuadrícula se lee el paralelogramo (F): su base vertical ocupa 2 cuadraditos y la altura horizontal entre sus lados paralelos es de 2 cuadraditos, por lo tanto
A_F = 2 \times 2 = 4 \, \text{u}^{2}.
– Completar la tabla
Con el patrón de la figura F (paralelogramo = 4 \, \text{u}^{2}, hecho de dos triángulos pequeños de 2 \, \text{u}^{2} cada uno) y el recuerdo de que el paralelogramo es \frac{1}{8} del cuadrado total del tangram, se obtiene un cuadrado grande de área 4 \times 2 = 8 \, \text{u}^{2}:
A_{\text{cuadrado total}} = 8 \times 4 = 32 \, \text{u}^{2}.
Pieza por pieza:
- Triángulo grande (D y E): es la cuarta parte del cuadrado total: A = \frac{32}{4} = 8 \, \text{u}^{2}; verificación por sus catetos de 4 cuadraditos: A = \frac{1}{2} \times 4 \times 4 = 8 \, \text{u}^{2}.
- Triángulo mediano (A): es la mitad del cuadrado central de 4 \times 2: A = \frac{1}{2} \times 4 \times 2 = 4 \, \text{u}^{2}.
- Triángulo pequeño (C y G): media diagonal de un cuadrado de 2 \times 2: A = \frac{1}{2} \times 2 \times 2 = 2 \, \text{u}^{2}.
- Cuadrado (B): lados de 2 cuadraditos: A = 2 \times 2 = 4 \, \text{u}^{2}.
- Paralelogramo (F): ya estaba dado: 4 \, \text{u}^{2} (igual que el cuadrado B, porque está formado por dos triángulos pequeños).
Como cada cuadradito mide 1 \, \text{cm} \times 1 \, \text{cm}, su área es 1 \, \text{cm}^{2}, de modo que el valor en centímetros cuadrados es numéricamente el mismo que el valor en unidades cuadradas.
Comprobación global: 8 + 8 + 4 + 2 + 2 + 4 + 4 = 32 \, \text{u}^{2} = 32 \, \text{cm}^{2}.
– Comparar las dos columnas
Al observar ambas columnas se nota que los números son idénticos. La razón es que una unidad cuadrada corresponde exactamente a un cuadrado de 1 \, \text{cm} \times 1 \, \text{cm}, es decir, 1 \, \text{u}^{2} = 1 \, \text{cm}^{2}; por eso el valor numérico no cambia al pasar de "cuadraditos" a "centímetros cuadrados".
Respuesta orientativa: las superficies coinciden en ambos sistemas porque cada celda de la cuadrícula mide 1 \, \text{cm} \times 1 \, \text{cm}; solo cambia la etiqueta de la unidad, no la cantidad medida.
