— Superficies de construcción sobre planos a escala

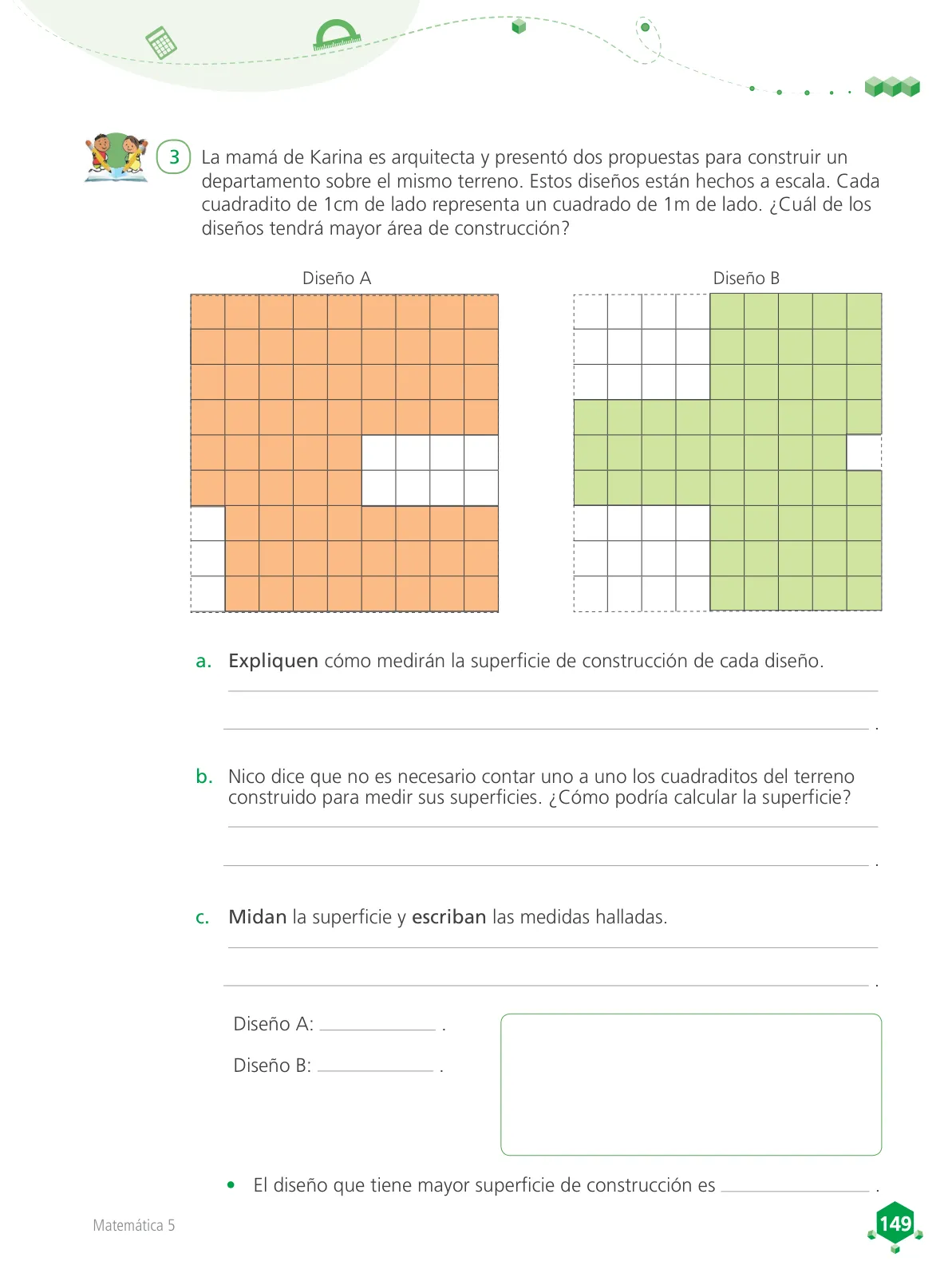

Contexto (paráfrasis): una arquitecta presenta dos propuestas de departamento sobre el mismo terreno. Los planos están dibujados sobre una retícula en la que cada cuadradito de 1 \, \text{cm} equivale a un cuadrado real de 1 \, \text{m} de lado. Se pide decidir cuál propuesta ocupa mayor superficie construida.
— Cómo se puede medir la superficie
- La escala del plano indica que 1 \, \text{cm} del dibujo representa 1 \, \text{m} del terreno real: 1 \, \text{cm} \leftrightarrow 1 \, \text{m}.
- Un cuadradito de la retícula mide 1 \, \text{cm} de lado, así que su área es A = 1 \, \text{cm} \times 1 \, \text{cm} = 1 \, \text{cm}^{2}.
- Al estar en esa escala, ese mismo cuadradito representa un terreno de 1 \, \text{m} \times 1 \, \text{m} = 1 \, \text{m}^{2}.
- Por lo tanto basta contar los cuadraditos que aparecen pintados (construidos): si hay N cuadraditos, la superficie es N \, \text{m}^{2}. Si primero se cuentan en \text{cm}^{2} del plano, se convierte con 1 \, \text{m}^{2} = 100 \, \text{cm}^{2}.
Contar los cuadraditos construidos; cada cuadradito vale 1 \, \text{m}^{2} (o multiplicar los \text{cm}^{2} del plano por \frac{1 \, \text{m}^{2}}{100 \, \text{cm}^{2}}).
— Cómo calcular sin contar uno por uno
- Los dos planos caben en un cuadrado completo de 10 filas por 10 columnas: 10 \times 10 = 100 cuadraditos, es decir 100 \, \text{m}^{2}.
- Se identifican las zonas vacías (patios o espacios no construidos) y se restan al total: S = S_{\text{total}} - S_{\text{huecos}}.
- En el Diseño A el hueco central-derecho mide 4 \times 2 = 8 cuadraditos y la columna inferior-izquierda vacía mide 1 \times 3 = 3 cuadraditos, luego S_A = 100 - 8 - 3 = 89 \, \text{m}^{2}.
- En el Diseño B el hueco superior-izquierdo mide 4 \times 4 = 16 cuadraditos, el inferior-izquierdo también 4 \times 4 = 16, y queda un solo cuadradito vacío en el borde derecho: S_B = 100 - 16 - 16 - 1 = 67 \, \text{m}^{2}. La franja que sobresale a la izquierda (2 filas × 4 columnas = 8 cuadraditos) sí está construida y ya queda incluida en el total.
- Segunda estrategia equivalente (suma de rectángulos): en el Diseño B, bloque derecho 6 \times 10 = 60 menos el hueco de 1 da 59; se suma la franja izquierda 2 \times 4 = 8; entonces 59 + 8 = 67 \, \text{m}^{2}.
Se calcula por diferencia (S = 100 - S_{\text{huecos}}) o dividiendo la figura en rectángulos y sumando sus áreas.
— Medidas halladas y comparación
- Diseño A: S_A = 100 - (4 \times 2) - (1 \times 3) = 100 - 8 - 3 = 89 \, \text{m}^{2}.
- Diseño B: S_B = 100 - (4 \times 4) - (4 \times 4) - 1 = 100 - 16 - 16 - 1 = 67 \, \text{m}^{2}.
- Comparación: 89 > 67, con una diferencia de 89 - 67 = 22 \, \text{m}^{2}.
Nota: los conteos de cuadraditos se leyeron de la retícula de la figura; si algún plano mostrara un cuadradito más o menos, basta sumarlo o restarlo en el mismo procedimiento.
Diseño A: 89 \, \text{m}^{2}. Diseño B: 67 \, \text{m}^{2}. El diseño que tiene mayor superficie de construcción es el Diseño A, que supera al Diseño B en 22 \, \text{m}^{2}.
