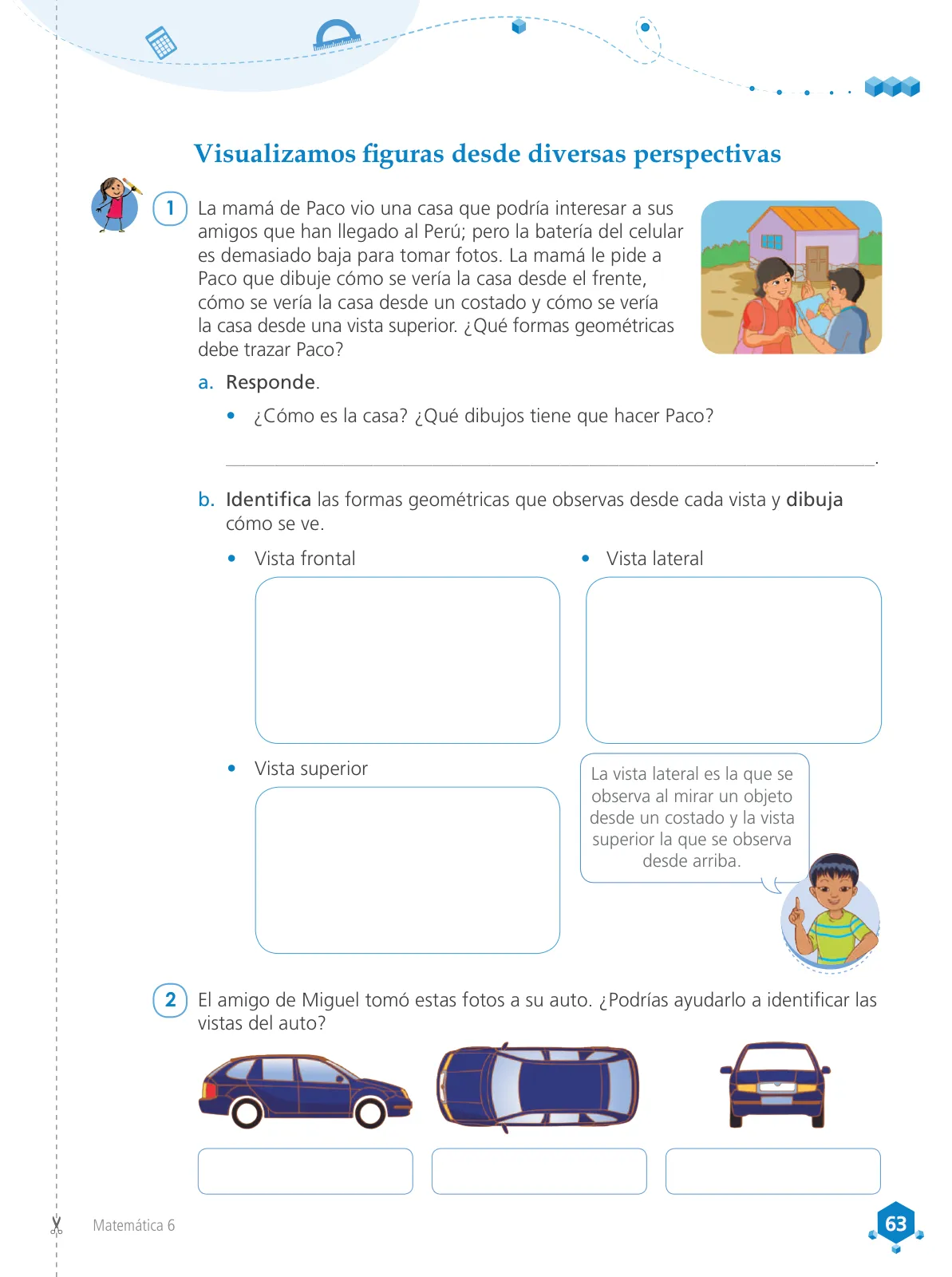

Actividad 1 — Dibujar una casa desde tres perspectivas
Se pide representar una vivienda desde el frente, desde un costado y desde arriba, usando solo figuras planas.
¿Cómo es la casa y qué dibujos debe hacer Paco?
- Analizamos la ilustración: el cuerpo de la casa es un rectángulo horizontal.
- La cubierta es un triángulo isósceles apoyado sobre el rectángulo superior (techo inclinado).
- La puerta es un rectángulo vertical; las ventanas son cuadrados o rectángulos pequeños.
- El camino y el terreno son rectángulos; el árbol se simplifica en un triángulo sobre un rectángulo.
- Conclusión: Paco debe preparar tres dibujos: uno con la fachada completa (rectángulo + triángulo + puerta + ventanas), uno con la silueta del costado (rectángulo + la vista lateral del techo) y uno con la planta vista desde arriba (rectángulo grande con un rectángulo más pequeño para la estructura interior).
La casa está formada por un rectángulo (muro), un triángulo (techo), rectángulos (puerta, ventanas, camino) y círculos/triángulos (árboles). Paco debe trazar: frontal = triángulo + rectángulo + rectángulo pequeño (puerta) + cuadrados (ventanas); lateral = rectángulo + triángulo o paralelogramo (perfil del techo); superior = rectángulo grande con rectángulos internos (planta de la vivienda).
Formas geométricas observadas en cada vista
- Vista frontal: se ve la fachada completa. Formas: 1 triángulo (techo), 1 rectángulo grande (muro), 1 rectángulo vertical (puerta), 2 a 4 cuadrados o rectángulos (ventanas), 2 rectángulos del suelo.
- Vista lateral: se ve solo el perfil. Formas: 1 rectángulo (muro lateral) y 1 triángulo rectángulo o paralelogramo (lado del techo inclinado). No se ven puerta ni ventanas porque quedan al frente.
- Vista superior: se ve el techo desde arriba. Formas: 1 rectángulo grande (plano del techo) y dentro él, rectángulos menores que marcan muros y divisiones internas. Se observa también el rectángulo del patio y el camino.
Actividad 2 — Identificar las vistas de un auto
Se muestran tres fotografías de un mismo vehículo y se pide rotular cada una.
- Primera foto: se observa de costado, con ruedas visibles, puertas y ventanas laterales. Es la vista lateral.
- Segunda foto: se observa el techo, capó y maletero vistos desde arriba. Es la vista superior.
- Tercera foto: se observa la cara del auto (parachoques, luces y vidrio) de frente. Es la vista frontal (según la fotografía puede leerse como la vista posterior; en ambos casos corresponde a una vista de cara).
Respuesta: 1) vista lateral; 2) vista superior; 3) vista frontal (o posterior).
Idea clave recordada
La vista lateral corresponde a mirar el objeto desde un costado y la vista superior a mirarlo desde arriba; la vista frontal es la mirada directa del objeto hacia el observador.
Frontal: triángulo + rectángulo + rectángulos pequeños. Lateral: rectángulo + triángulo/paralelogramo. Superior: rectángulo grande con rectángulos interiores.
