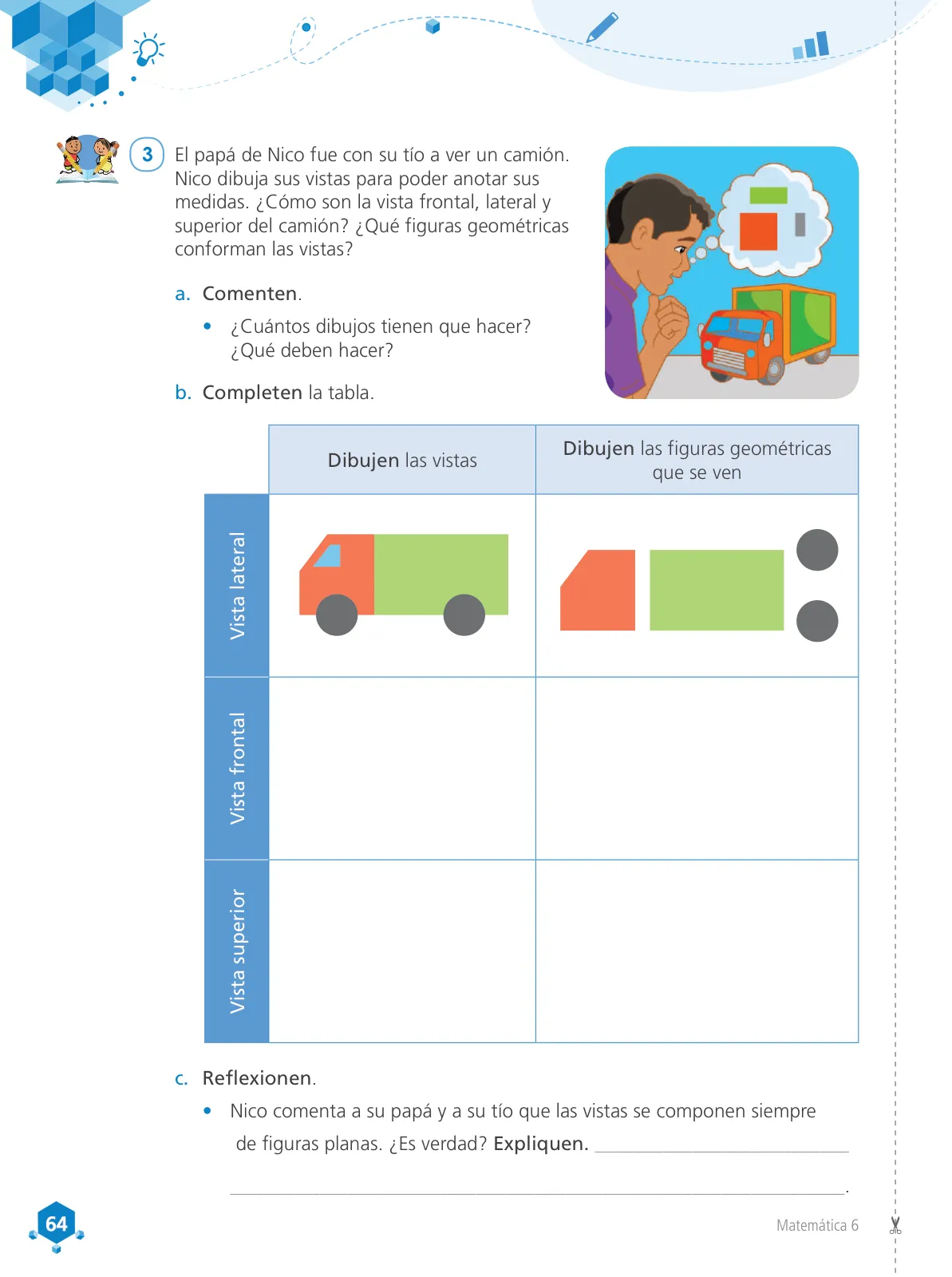

Actividad en la que un estudiante observa un camión y representa sus tres vistas para poder anotar después las medidas de sus partes.
Comentario (cantidad de dibujos y qué hacer)
- Un objeto tridimensional se puede representar desde tres direcciones distintas y ortogonales: mirándolo de frente, de costado y desde arriba. Por lo tanto, deben hacer tres dibujos, uno por cada vista.
- Además de dibujar la vista tal como se ve, deben aislar y nombrar cada figura plana que la integra, porque será sobre esas figuras (rectángulos, círculos) donde después midan el largo, el ancho y el diámetro.
- Tienen que respetar un orden: dibujar la vista completa y, al lado, separar las figuras geométricas que componen esa vista, tal como ya está hecho en la fila de la vista lateral.
Respuesta orientativa: tres dibujos (vista frontal, vista lateral y vista superior) y, para cada uno, separar las figuras planas que lo forman.
Completar la tabla
Vista lateral (ya resuelta en el cuaderno). Al ver el camión de costado aparecen: un cuadrilátero ligeramente trapezoidal (la cabina, con la parte delantera inclinada), un rectángulo grande (la caja de carga) y dos círculos (las ruedas visibles de ese lado).
Vista frontal (mirando el frente del camión).
- La parte central corresponde a la cabina vista de frente: se dibuja un rectángulo.
- Encima y detrás de la cabina sobresale la caja de carga, que es más alta: se dibuja otro rectángulo, generalmente más ancho que el de la cabina.
- Dentro del rectángulo de la cabina se ubican las piezas del frente: un rectángulo (parabrisas), un rectángulo más pequeño (parrilla o defensa) y, a los lados, dos rectángulos o óvalos (luces).
- En la parte inferior aparecen las ruedas vistas de frente: dos círculos (de hecho, en esta vista se ven las llantas).
Respuesta orientativa: la vista frontal se forma con rectángulos (cabina, caja de carga, parabrisas, parrilla) y con círculos (las ruedas).
Vista superior (mirando el camión desde arriba).
- Se ve todo el techo del camión: un rectángulo largo que corresponde a la caja de carga.
- Adelante de ese rectángulo aparece un rectángulo más corto (el techo de la cabina).
- Como se mira desde arriba, las ruedas no se ven como círculos: quedan ocultas bajo la carrocería. Pueden aparecer, apenas, dos rectángulos o óvalos diminutos (los espejos o la linterna superior).
Respuesta orientativa: la vista superior se forma con dos rectángulos principales (techo de la caja de carga y techo de la cabina).
| Vista | Figuras que la componen |
|---|---|
| Lateral | Cuadrilátero inclinado (cabina), rectángulo grande (caja de carga), 2 círculos (ruedas) |
| Frontal | Rectángulos (cabina, caja de carga, parabrisas, parrilla), 2 círculos (ruedas) |
| Superior | 2 rectángulos (techo de la caja de carga y techo de la cabina) |
Reflexión: ¿toda vista está hecha de figuras planas?
- Observen la tabla anterior: en ninguna fila aparece una figura tridimensional, solo figuras bidimensionales (rectángulos, círculos, cuadriláteros inclinados).
- La razón es que una vista ortogonal es una proyección: se "aplana" el camión sobre un plano, como si se presionara contra un vidrio. En esa proyección desaparece la profundidad y solo queda el contorno de cada cara.
- Por eso, cuando Nico mide el camión en cada vista, realmente mide figuras planas: si la rueda se ve como un círculo de radio r, su área se calcula con A = \pi r^{2}; si la caja de carga se ve como un rectángulo de base b y altura h, su área es A = b \cdot h.
Respuesta orientativa: sí, es verdad: toda vista se compone de figuras planas porque la proyección ortogonal elimina la tercera dimensión y deja únicamente figuras bidimensionales.
