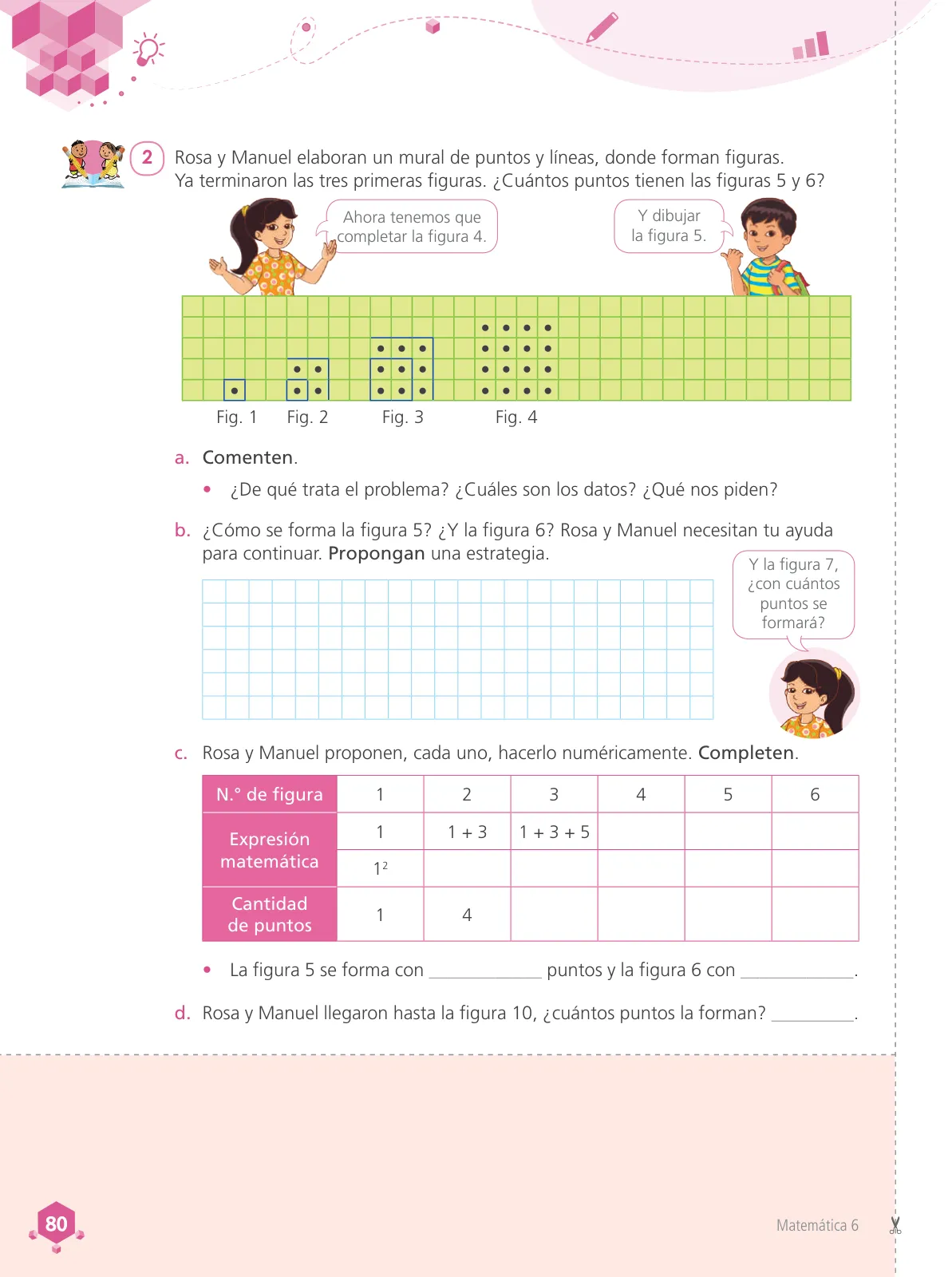

(p. 80) — Mural de puntos de Rosa y Manuel
¿De qué trata el problema? Datos y pedido
El problema muestra cuatro figuras hechas con puntos y sus líneas de contorno sobre un cuadriculado. Los datos visibles son:
- Figura 1: 1 punto (1\times 1).
- Figura 2: 4 puntos (2\times 2).
- Figura 3: 9 puntos (3\times 3).
- Figura 4: se está dibujando y se pide completarla.
Lo que se pide es: cuántos puntos tienen las figuras 5 y 6, qué estrategia usar para seguir dibujando, completar la tabla de expresiones y cantidades, y finalmente cuántos puntos forman la figura 10.
Respuesta orientativa: El problema es de patrones: hay que descubrir cómo crece el número de puntos figura a figura y aplicar la regla hallada a las figuras posteriores.
¿Cómo se forma la figura 5 y la figura 6? Propuesta de estrategia
Al comparar las figuras dibujadas se observa una forma regular: cada figura es un cuadrado de puntos, es decir, tiene el mismo número de puntos en cada lado que el número de la figura.
- Figura 1: 1\times 1=1 punto.
- Figura 2: 2\times 2=4 puntos.
- Figura 3: 3\times 3=9 puntos.
- Figura 4: 4\times 4=16 puntos.
Estrategia propuesta: para pasar de una figura a la siguiente se agrega una "capa" nueva alrededor del cuadrado anterior. Esa capa agrega siempre el siguiente número impar de puntos:
- Figura 2 suma la capa de 3 puntos a la figura 1.
- Figura 3 suma la capa de 5 puntos a la figura 2.
- Figura 4 suma la capa de 7 puntos.
Entonces:
- Figura 5: se agrega una capa de 9 puntos, es decir 16+9=25 puntos, y se dibuja como un cuadrado de 5\times 5.
- Figura 6: se agrega una capa de 11 puntos, es decir 25+11=36 puntos, como un cuadrado de 6\times 6.
También se puede responder a la pregunta de la chica de la derecha sobre la figura 7: se agregan 13 puntos, así que 36+13=49 puntos, que es 7\times 7.
Respuesta orientativa: La figura 5 se dibuja con 25 puntos (5\times 5) y la figura 6 con 36 puntos (6\times 6); en general, la figura n es un cuadrado de n\times n puntos.
Tabla de expresiones matemáticas y cantidades
La regla hallada es: la cantidad de puntos de la figura n es la suma de los primeros n números impares:
1+3+5+\cdots+(2n-1)=n^{2}
Tabla completada:
| N.° de figura | 1 | 2 | 3 | 4 | 5 | 6 |
|---|---|---|---|---|---|---|
| Expresión (suma) | 1 | 1+3 | 1+3+5 | 1+3+5+7 | 1+3+5+7+9 | 1+3+5+7+9+11 |
| Expresión (cuadrado) | 1^{2} | 2^{2} | 3^{2} | 4^{2} | 5^{2} | 6^{2} |
| Cantidad de puntos | 1 | 4 | 9 | 16 | 25 | 36 |
Verificación de cada fila:
- Figura 3: 1+3+5=9 y 3^{2}=9; efectivamente hay 9 puntos.
- Figura 4: 1+3+5+7=16 y 4^{2}=16.
- Figura 5: 1+3+5+7+9=25 y 5^{2}=25.
- Figura 6: 1+3+5+7+9+11=36 y 6^{2}=36.
La figura 5 se forma con 25 puntos y la figura 6 con 36.
¿Cuántos puntos forman la figura 10?
Se aplica la regla ya descubierta, sin necesidad de dibujar:
1+3+5+\cdots+19=10^{2}=100
El último término es el décimo impar, que se obtiene con la fórmula 2n-1=2(10)-1=19.
Comprobación general
Cualquier suma de impares consecutivos desde 1 se comprueba con la mitad del último término al cuadrado: $ $\left(\frac{2n-1+1}{2}\right)^{2}=n^{2}; por ejemplo, para la figura 6, $ $\left(\frac{11+1}{2}\right)^{2}=6^{2}=36.
La figura 10 está formada por 100 puntos.
