Fases de la resolución de problemas con una curva de osciloscopio
Respuesta rápida
Curva senoidal y periódica en el osciloscopio; el plan usa el diagrama cartesiano y la búsqueda de patrones (crecimiento, periodicidad, acotamiento) para hallar tipo de función, rango y periodo.

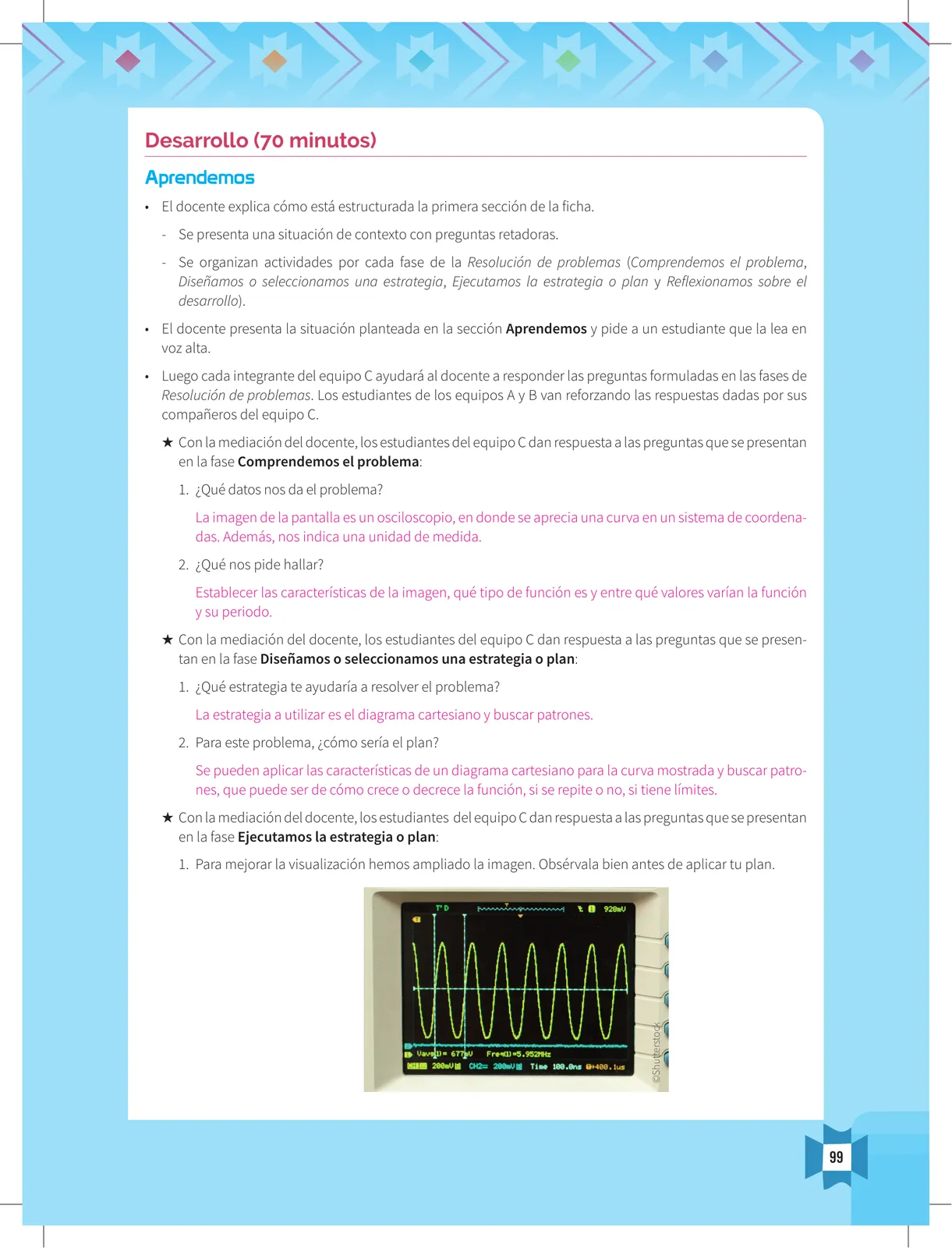

Solución — Página 101
Resolvamos problemas 5 : manual para el docente 2018 · 2018
Pasos de la mediación docente (Resolución de problemas con una curva de osciloscopio)
Esta página del manual docente presenta el guion de mediación para la sección Aprendemos de una ficha, organizado en las cuatro fases clásicas de la Resolución de problemas (Polyá), aplicadas a una curva mostrada en la pantalla de un osciloscopio.
Paso 1 — Presentación de la ficha
El docente explica la estructura de la primera sección de la ficha:
- Se presenta una situación de contexto con preguntas retadoras.
- Se organizan actividades por cada fase:
- Comprendemos el problema
- Diseñamos o seleccionamos una estrategia o plan
- Ejecutamos la estrategia o plan
- Reflexionamos sobre el desarrollo
El docente pide que un estudiante lea la situación en voz alta. Cada integrante del equipo C ayudará a responder; los equipos A y B reforzarán las respuestas (trabajo colaborativo con roles).
Paso 2 — Fase: Comprendemos el problema
P1. ¿Qué datos nos da el problema?
Respuesta orientativa: la imagen de la pantalla corresponde a un osciloscopio; allí se observa una curva trazada sobre un sistema de coordenadas con retícula (cuadrícula). Además, la pantalla indica una unidad de medida (por ejemplo, voltios por división vertical y segundos por división horizontal).
P2. ¿Qué nos pide hallar?
Respuesta orientativa: establecer las características de la imagen:
- qué tipo de función es,
- entre qué valores varía (rango o amplitud),
- y su periodo.
Paso 3 — Fase: Diseñamos o seleccionamos una estrategia o plan
P1. ¿Qué estrategia te ayudaría a resolver el problema?
Respuesta orientativa: utilizar el diagrama cartesiano (interpretar la retícula del osciloscopio como plano xOy) y buscar patrones.
P2. ¿Cómo sería el plan?
Respuesta orientativa: aplicar las características del diagrama cartesiano a la curva mostrada y analizar patrones:
- cómo crece o decrece la función,
- si se repite (periodicidad),
- si tiene límites (máximos y mínimos).
Paso 4 — Fase: Ejecutamos la estrategia o plan
P1. Para mejorar la visualización se amplía la imagen de la pantalla del osciloscopio; se observa la curva antes de aplicar el plan.
Análisis de la curva ampliada (aplicación del plan):
- La curva es continua, suave y ondulatoria, con crestas y valles periódicos: es una función senoidal (onda sinusoidal), típica de una señal alterna.
- Es periódica: se repite a lo largo del eje horizontal (eje del tiempo). El periodo T es el intervalo horizontal entre dos crestas consecutivas.
- Es acotada: varía entre un máximo V_{\text{máx}} (crestas) y un mínimo V_{\text{mín}} (valles), alrededor de una línea media (en este caso, casi sobre el eje horizontal central).
- Es una función no monótona: crece y decrece alternadamente en cada ciclo.
- La amplitud es A = \frac{V_{\text{máx}} - V_{\text{mín}}}{2} y la frecuencia se obtiene como f = \frac{1}{T}.
Respuesta orientativa global: la función es senoidal (periódica), varía entre valores máximo y mínimo acotados y se repite con un periodo T determinado contando divisiones horizontales de la retícula multiplicadas por la escala de tiempo del osciloscopio.
Paso 5 — Fase: Reflexionamos sobre el desarrollo
Actividad complementaria sugerida (no explícita en esta página, que se corta en el paso de ejecución): reflexionar sobre la estrategia usada, verificar el resultado leyendo las escalas del instrumento y transferir el análisis a otros tipos de curvas (triangular, cuadrada, exponencial).
