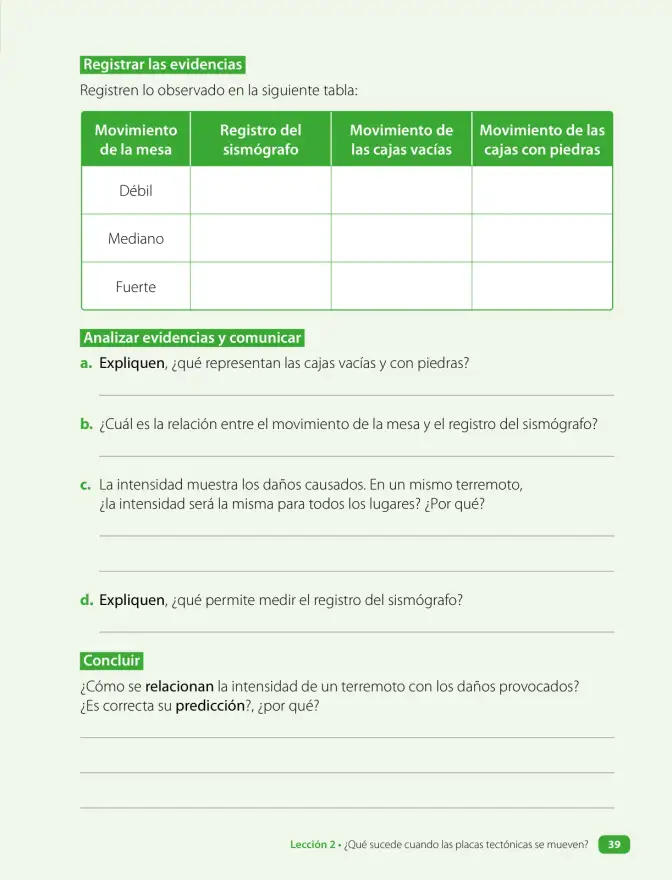

Registrar las evidencias

Enunciado: Registren lo observado en la siguiente tabla.

1. Se mueve la mesa con intensidad débil: el sismógrafo dibuja un trazo casi recto con ondulaciones pequeñas; las cajas vacías apenas se mueven y las cajas con piedras permanecen firmes.
2. Se repite con movimiento mediano: el sismógrafo marca ondas de altura media; las cajas vacías se desplazan y algunas se vuelcan, mientras que las cajas con piedras se mueven poco y no se vuelcan.
3. Se repite con movimiento fuerte: el sismógrafo registra ondas altas y seguidas; las cajas vacías se vuelcan y caen, y las cajas con piedras se desplazan y algunas también se vuelcan.

Respuesta:

Analizar evidencias y comunicar

a

Enunciado: Expliquen, ¿qué representan las cajas vacías y con piedras?

1. En la simulación la mesa representa el suelo o terreno y el movimiento de la mesa representa las ondas sísmicas que viajan por el terreno.
2. Las cajas representan las construcciones o edificaciones que están sobre ese terreno.
3. Las cajas vacías (livianas) representan construcciones de poco peso o débilmente construidas; las cajas con piedras (más pesadas y con mayor masa en la base) representan construcciones más pesadas, reforzadas o con base firme.

Respuesta: Las cajas representan edificaciones. Las vacías simulan construcciones livianas o frágiles, y las que tienen piedras simulan construcciones más pesadas o reforzadas, que resisten mejor el movimiento.

b

Enunciado: ¿Cuál es la relación entre el movimiento de la mesa y el registro del sismógrafo?

1. Si el movimiento de la mesa es débil, la amplitud de las ondas dibujadas por el sismógrafo es pequeña.
2. Si el movimiento de la mesa es mediano, la amplitud de las ondas aumenta.
3. Si el movimiento de la mesa es fuerte, la amplitud y la frecuencia de las ondas registradas son mayores.

Respuesta: Son directamente proporcionales: a mayor movimiento de la mesa (mayor energía del sismo), mayor amplitud y frecuencia en el registro del sismógrafo.

c

Enunciado: La intensidad muestra los daños causados. En un mismo terremoto, ¿la intensidad será la misma para todos los lugares? ¿Por qué?

1. La intensidad se evalúa por los daños observados en personas, construcciones y terreno, no por la energía liberada en el foco.
2. La energía liberada (magnitud) es única para cada sismo, pero sus efectos cambian según la distancia al epicentro.
3. También influyen el tipo de suelo (blando o rocoso), la profundidad del sismo y la calidad de las construcciones.

Respuesta: No. Un mismo terremoto tiene una sola magnitud, pero la intensidad varía de un lugar a otro porque depende de la distancia al epicentro, del tipo de suelo y de la resistencia de las construcciones.

d

Enunciado: Expliquen, ¿qué permite medir el registro del sismógrafo?

1. El sismógrafo capta las vibraciones del suelo y las dibuja como ondas en un papel o en una pantalla.
2. La altura (amplitud) y la duración de esas ondas indican cuánta energía liberó el sismo.
3. Con esos datos los científicos calculan la magnitud del sismo.

Respuesta: Permite medir la amplitud y la duración de las ondas sísmicas y, con ello, determinar la magnitud (energía liberada) del sismo.

Concluir

Enunciado: ¿Cómo se relacionan la intensidad de un terremoto con los daños provocados? ¿Es correcta su predicción?, ¿por qué?

1. La intensidad es una medida de los efectos del sismo: a mayor intensidad, mayores daños en construcciones, personas y terreno.
2. En el experimento se comprueba lo mismo: el movimiento fuerte (mayor intensidad) provocó más vuelcos y desplazamientos en las cajas.
3. La predicción inicial se verifica comparándola con los datos de la tabla; si se predijo que las cajas vacías se volcarían antes que las que tienen piedras, la predicción es correcta.

Respuesta orientativa: La intensidad y los daños son directamente proporcionales: a mayor intensidad, mayores daños. La predicción es correcta si coincide con lo observado, es decir, si las cajas vacías (más livianas) se volcaron antes que las cajas con piedras.
