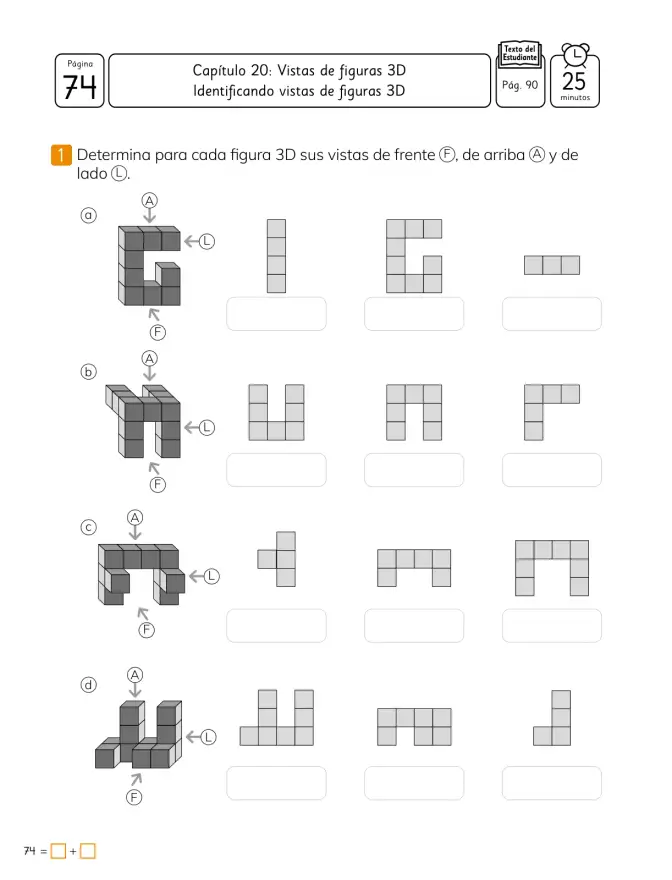

Ejercicio 1

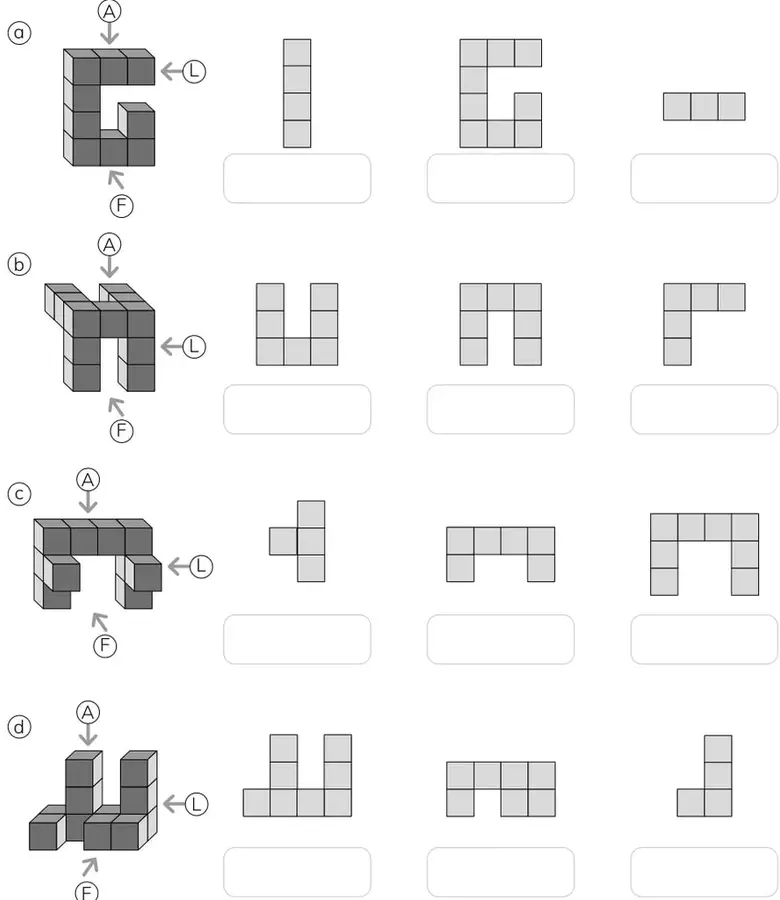

Determina para cada figura 3D sus vistas de frente (F), de arriba (A) y de lado (L).
Parte 1.a
- La figura tiene forma de C con un cubo saliente en la parte inferior derecha.
- Vista de frente (F): se observa una columna de 4 cubos a la izquierda, una fila inferior de 4 cubos y un cubo en la segunda fila desde abajo a la derecha. Corresponde a la segunda imagen.
- Vista de arriba (A): se ve una fila de 4 cubos (la profundidad es 1). Corresponde a la tercera imagen.
- Vista de lado (L): se ve una columna de 4 cubos. Corresponde a la primera imagen.
Respuesta
F = segunda imagen, A = tercera imagen, L = primera imagen.
Parte 1.b
- La figura tiene forma de U con un cubo central elevado.
- Vista de frente (F): se ve una U con dos columnas de 3 cubos y base de 3 cubos. Corresponde a la primera imagen.
- Vista de arriba (A): se ve una fila de 3 cubos con un cubo central detrás. Corresponde a la tercera imagen.
- Vista de lado (L): se ve una columna de 3 cubos con un cubo saliente a la derecha en la base. Corresponde a la segunda imagen.
Respuesta
F = primera imagen, A = tercera imagen, L = segunda imagen.
Parte 1.c
- La figura tiene forma de arco con dos columnas laterales y un puente superior.
- Vista de frente (F): se ve un arco de 4 cubos de ancho, con columnas de 3 cubos. Corresponde a la tercera imagen.
- Vista de arriba (A): se ve una fila de 4 cubos. Corresponde a la segunda imagen.
- Vista de lado (L): se ve una columna de 3 cubos con un cubo saliente a la izquierda en la parte superior. Corresponde a la primera imagen.
Respuesta
F = tercera imagen, A = segunda imagen, L = primera imagen.
Parte 1.d
- La figura tiene dos torres de 3 cubos unidas por una base de 4 cubos.
- Vista de frente (F): se ven dos columnas de 3 cubos separadas por un espacio, sobre una base de 4 cubos. Corresponde a la primera imagen.
- Vista de arriba (A): se ve una fila de 4 cubos. Corresponde a la segunda imagen.
- Vista de lado (L): se ve una columna de 3 cubos con un cubo saliente a la izquierda en la base. Corresponde a la tercera imagen.
Respuesta
F = primera imagen, A = segunda imagen, L = tercera imagen.
