Ejercicio 1

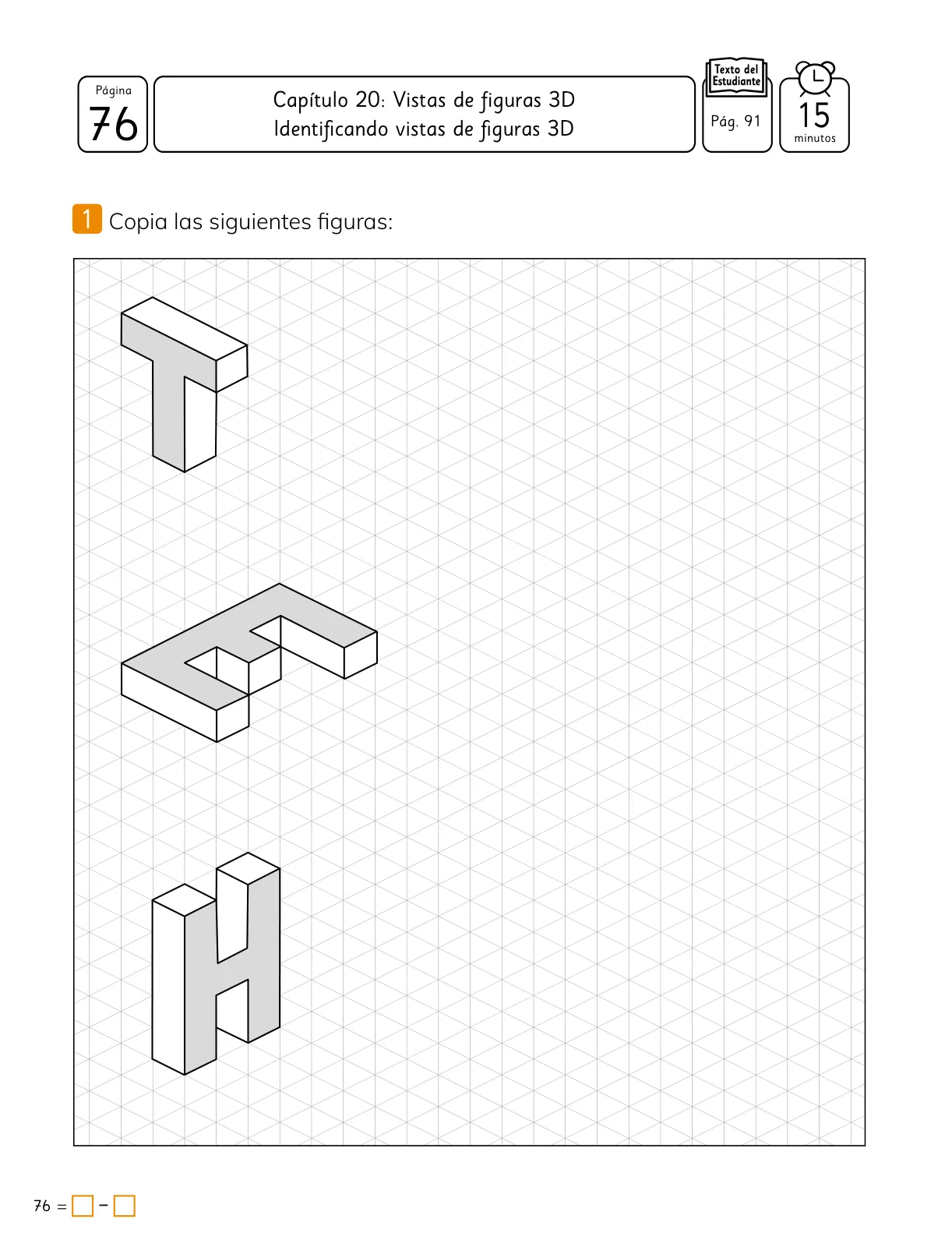

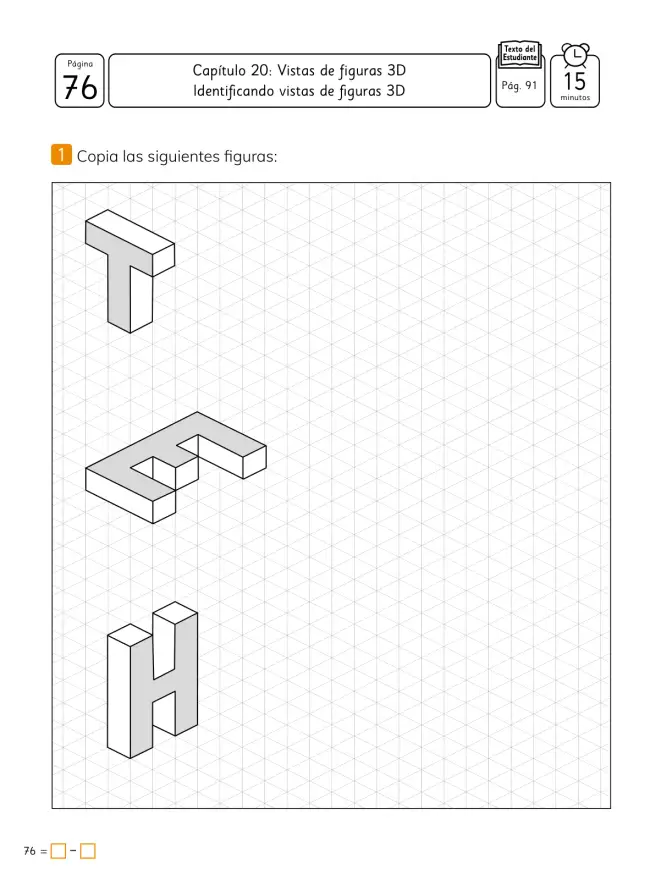

Copia las siguientes figuras en la grilla isométrica.
La grilla está formada por tres familias de rectas paralelas que se cortan a 60^\circ, formando rombos (unidades isométricas). Cada figura se dibuja contando unidades a lo largo de los tres ejes: derecha-izquierda, arriba-abajo y profundidad.
Parte 1.a

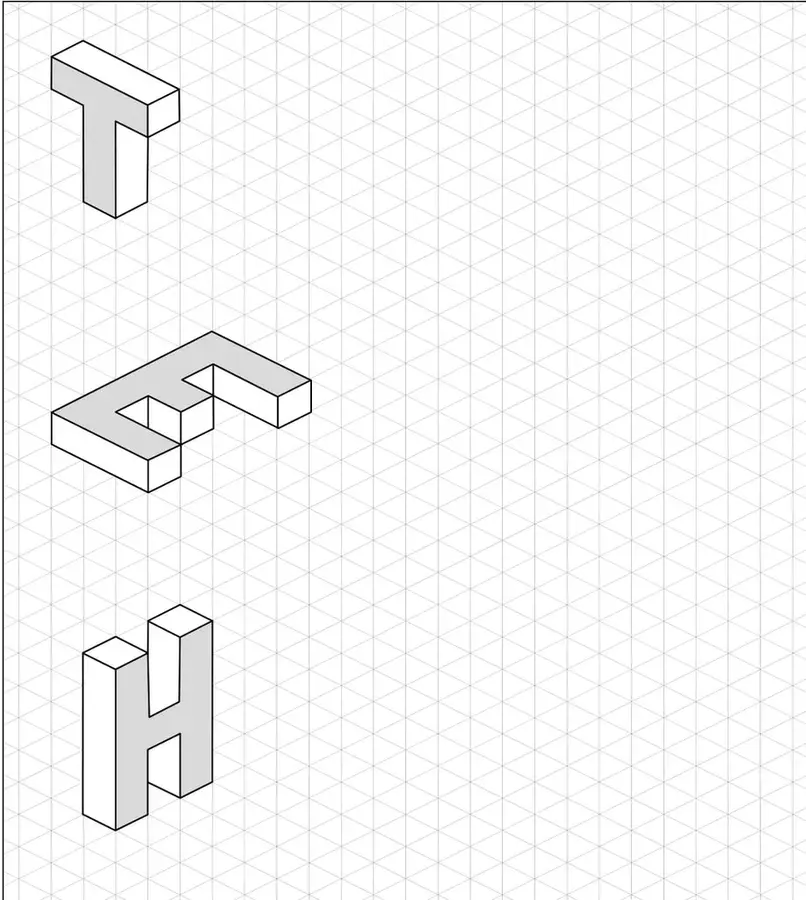

Figura en forma de T
- Ubica el punto de partida y traza el bloque horizontal superior: un prisma de 3 unidades de largo, 1 de alto y 1 de profundidad.
- Baja desde el centro del bloque horizontal un prisma vertical de 1 unidad de ancho, 2 unidades de alto y 1 de profundidad.
- Cierra las caras visibles: cara frontal (gris claro), cara superior y cara lateral derecha (gris oscuro), respetando los 60^\circ de la grilla.
Respuesta
figura en T compuesta por 3+2=5 cubos unitarios, dibujada sobre la grilla isométrica.
Parte 1.b
Figura en forma de C
- Traza el brazo superior horizontal: prisma de 3 unidades de largo, 1 de alto y 1 de profundidad.
- Traza el brazo inferior paralelo, también de 3 unidades de largo, 1 de alto y 1 de profundidad, separado 1 unidad del superior.
- Une ambos brazos con el bloque vertical izquierdo de 1 unidad de ancho y 3 unidades de alto.
- Marca las caras frontal, superior y lateral con los tres tonos de gris.
Respuesta
figura en C (o corchete) formada por 3+3+1=7 cubos unitarios.
Parte 1.c
Figura en forma de H
- Dibuja la columna vertical izquierda: prisma de 1 unidad de ancho, 4 unidades de alto y 1 de profundidad.
- Dibuja la columna vertical derecha idéntica, separada 1 unidad de la izquierda.
- Traza el travesaño horizontal central que une ambas columnas: 1 unidad de largo, 1 de alto y 1 de profundidad.
- Sombrea las caras frontal, superior y lateral derecha.
Nota de trazado: en todos los casos las aristas deben seguir las tres direcciones de la grilla isométrica; las caras frontales quedan gris claro, las superiores blanco y las laterales gris oscuro.
Respuesta
figura en H compuesta por 4+4+1=9 cubos unitarios.
