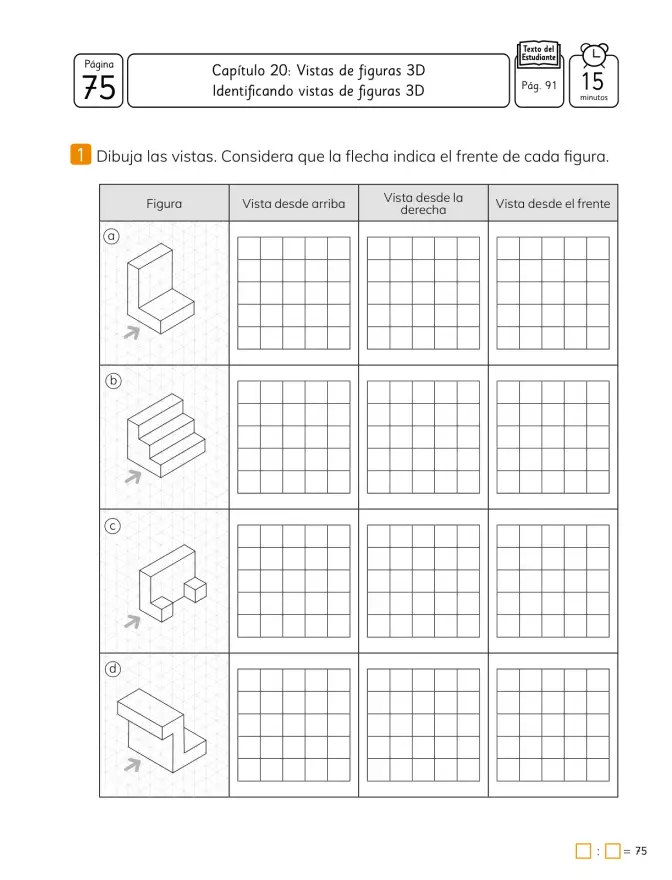

Figura en forma de L (una columna de 2 cubos de alto al fondo y una base de 2 cubos de largo hacia el frente).

1. Vista desde arriba: se ve la huella en el piso. Hay 2 cubos en línea (largo 2, ancho 1).
2. Vista desde la derecha: se ve el perfil. Altura 2 en la parte trasera y altura 1 en la parte delantera.
3. Vista desde el frente: se ve un cuadrado de 1 cubo de ancho y 2 de alto.

Figura en forma de escalera de 3 peldaños (3 cubos de largo, 3 de alto, 1 de ancho).

1. Vista desde arriba: se ve una tira de 3 cuadrados en fila (el largo de la escalera).
2. Vista desde la derecha: se ve el perfil escalonado: 1 cubo abajo, 2 en el medio, 3 arriba.
3. Vista desde el frente: se ve un rectángulo de 3 cuadrados de ancho por 3 de alto.

Figura en forma de C o U con un cubo suelto al frente.

1. Vista desde arriba: se ve la huella: dos brazos laterales y un cubo adicional al frente.
2. Vista desde la derecha: se ve el perfil con la altura de los brazos.
3. Vista desde el frente: se ve la forma de U con el cubo central inferior.

Figura con un bloque superior desplazado y una base en forma de L.

1. Vista desde arriba: se ve la huella de la base en L más el bloque superior desplazado.
2. Vista desde la derecha: se ve el perfil con el bloque superior sobresaliendo.
3. Vista desde el frente: se ve la silueta con el bloque superior a la izquierda y la base a la derecha.

Paso final

Respuesta orientativa: Las vistas son las proyecciones ortogonales de la figura sobre tres planos: horizontal (arriba), vertical lateral (derecha) y vertical frontal (frente). Se dibujan respetando la cantidad de cuadrados que ocupa cada proyección.
