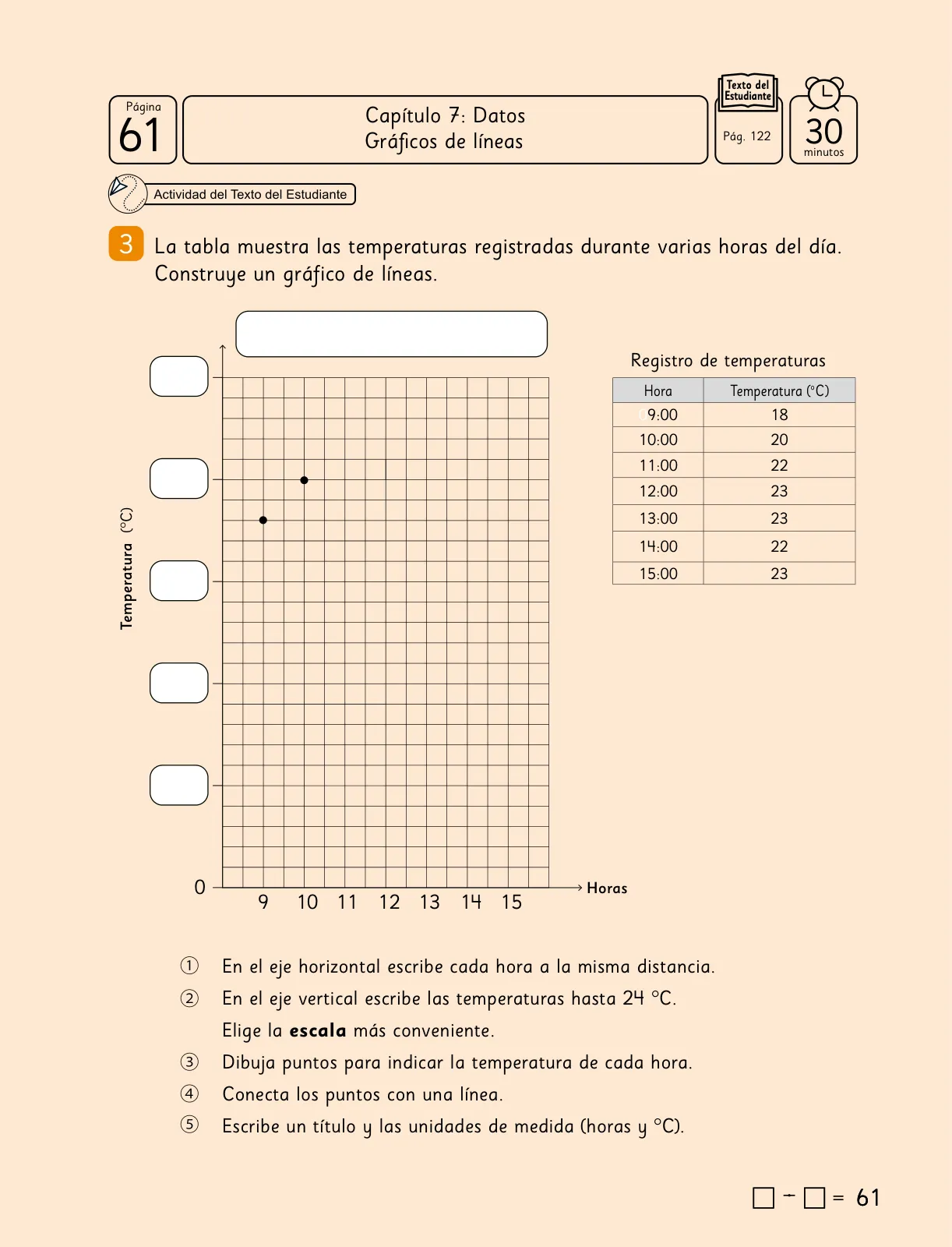

Ejercicio 3
La tabla muestra las temperaturas registradas durante varias horas del día. Construye un gráfico de líneas.
Parte 3.a
Eje horizontal: cada hora a la misma distancia
- Las horas registradas son 9, 10, 11, 12, 13, 14 y 15.
- Se marca cada hora separada por la misma distancia (1 cuadro por hora).
- El eje se rotula como Horas.
Respuesta
eje X con marcas equidistantes en 9, 10, 11, 12, 13, 14, 15.
Parte 3.b
Eje vertical: temperaturas hasta $24\,^\circ\text{C}$ y escala conveniente
- El rango de datos va de 18 a 23\,^\circ\text{C}.
- Se necesita llegar hasta 24\,^\circ\text{C}.
- Escala conveniente: 2\,^\circ\text{C} por cada cuadro, así 0, 2, 4, \dots, 24.
Respuesta
escala de 2\,^\circ\text{C} por cuadro, desde 0 hasta 24\,^\circ\text{C}.
Parte 3.c
Dibujar los puntos
- Se ubica cada par (hora, temperatura) en la cuadrícula.
- Puntos: (9,18), (10,20), (11,22), (12,23), (13,23), (14,22), (15,23).
Respuesta
siete puntos ubicados según la tabla.
Parte 3.d
Conectar los puntos con una línea
- Se une cada punto con el siguiente mediante segmentos rectos.
- La línea sube de 9:00 a 12:00, se mantiene entre 12:00 y 13:00, baja a las 14:00 y vuelve a subir a las 15:00.
Respuesta
poligonal ascendente, luego estable, con un descenso y una leve subida final.
Parte 3.e
Título y unidades de medida
- Título sugerido: «Temperaturas registradas durante el día».
- Unidades: horas en el eje X y grados Celsius (^\circ\text{C}) en el eje Y.
xychart-beta
title "Temperaturas registradas durante el día"
x-axis "Horas" [9, 10, 11, 12, 13, 14, 15]
y-axis "Temperatura (°C)" 0 --> 24
line [18, 20, 22, 23, 23, 22, 23]
Respuesta
título y unidades rotuladas en ambos ejes.
