Luz y sonido: La imagen y la construcción de un periscopio
Respuesta rápida
Periscopio: tubo con dos espejos a 45° paralelos que reflejan la luz dos veces. Tangram: 7 piezas que forman figuras.
Solución — Página 19
Ciencias Naturales · Fichas
¿Qué es un periscopio?
Un periscopio es un instrumento óptico formado por un tubo con dos espejos paralelos colocados a 45^\circ. La luz que llega del objeto entra por un orificio, se refleja en el espejo superior, viaja por el tubo y se refleja otra vez en el espejo inferior hasta llegar al ojo del observador. Así se puede ver por encima de obstáculos o sin ser visto.
Juguemos a los espías con un periscopio
Materiales: cartón o cartulina, tijeras, dos espejos pequeños y pegante.
Paso 1
- Formar una caja rectangular, delgada y alargada con el cartón o la cartulina.
- La caja debe tener dos caras opuestas planas para pegar los espejos.
Respuesta orientativa: se obtiene un tubo de sección rectangular.
Paso 2
- Abrir dos orificios en lados opuestos de la caja, pero en extremos distintos: uno cerca de la parte superior y otro cerca de la inferior.
- Los orificios quedan enfrentados diagonalmente, como muestra la figura.
Respuesta orientativa: por el orificio superior entra la luz y por el inferior se observa.
Paso 3
- Pegar un espejo en cada extremo, inclinado a 45^\circ respecto al tubo.
- Los dos espejos quedan paralelos entre sí y cada uno frente a un orificio.
Respuesta orientativa: la luz se refleja dos veces: espejo superior \rightarrow tubo \rightarrow espejo inferior \rightarrow ojo.
Paso 4
- Esconderse y observar a través del orificio inferior sin ser visto.
Respuesta orientativa: el periscopio permite ver lo que ocurre por encima de un obstáculo o desde un lugar oculto.
El tangram
El tangram es un rompecabezas de siete piezas (5 triángulos, 1 cuadrado y 1 romboide) que se obtiene al cortar un cuadrado. Con él se forman figuras como casas, animales, barcos o personas.
Respuesta: con las siete piezas se pueden armar siluetas de casas, gatos, barcos, aves y muchas otras figuras, siempre usando todas las piezas sin superponerlas.
Contenido de la página
Guía 2 · Luz y sonido
La imagen
¿Qué es un periscopio?
Juguemos a los espías con un periscopio
¿Qué necesitamos?
- Cartón o cartulina
- Tijeras
- Dos espejos pequeños
- Pegante
¿Cómo hacerlo?
- Formar una caja de forma rectangular, delgada y alargada con el cartón o la cartulina.
- Abrir dos orificios en lados opuestos de la caja y en los extremos, como muestra la figura.
- Pegar dos espejos en forma paralela en los dos extremos de la caja, cada uno al frente de uno de los orificios, como muestra la figura.
- Esconderse y observar sin ser visto, utilizando el periscopio que acabas de construir.
Este juego se llama TANGRAM
¿Qué figuras puedes hacer con él?
Ejemplos resueltos
¿Qué trayectoria sigue la luz dentro del periscopio?
La luz entra por el orificio superior, incide en el espejo a 45^\circ, se refleja hacia abajo por el tubo, llega al espejo inferior que también está a 45^\circ y sale hacia el ojo del observador.
Tabla
| Material | Función |
|---|---|
| Cartón o cartulina | Formar el tubo rectangular |
| Tijeras | Cortar y abrir orificios |
| Dos espejos pequeños | Reflejar la luz dos veces |
| Pegante | Fijar los espejos y las caras de la caja |
Diagrama
flowchart TD
O[Objeto a observar] -->|luz incide| E1[Espejo superior a 45°]
E1 -->|refleja hacia abajo| Tube[Tubo del periscopio]
Tube --> E2[Espejo inferior a 45°]
E2 -->|refleja al ojo| Ojo[Observador]
Fórmulas y ecuaciones
Ley de la reflexión: \angle i = \angle r
\theta = 45^\circ
\angle i = \angle r
Glosario (3)
- Periscopio
- Instrumento óptico con dos espejos paralelos que permite ver por encima de obstáculos o sin ser visto.
- Reflexión
- Cambio de dirección que experimenta la luz al chocar con una superficie, como un espejo.
- Tangram
- Rompecabezas chino de siete piezas (5 triángulos, 1 cuadrado y 1 romboide) que forman un cuadrado.
Preguntas para practicar
¿Por qué los espejos del periscopio se colocan a 45 grados?
Porque a 45^\circ la luz que llega horizontal se refleja en ángulo recto y viaja por el tubo hasta el segundo espejo, que la vuelve a desviar hacia el ojo. Si el ángulo fuera distinto, la luz no saldría por el orificio de observación.
¿Qué figuras puedes hacer con el tangram?
Con las siete piezas se pueden armar casas, gatos, barcos, aves, personas y figuras abstractas, usando siempre las siete piezas sin superponerlas.
Temas y conceptos clave
Fuentes y referencias
- Ministerio de Educación Nacional de Colombia - Escuela Nueva, Guía 2: Luz y sonido
Preguntas que la gente también hace
¿Cómo funciona un periscopio?
¿Por qué los espejos se colocan a 45 grados?
¿Qué figuras se pueden hacer con el tangram?
- • La luz viaja en línea recta
- • Reconocer figuras geométricas básicas
- • Uso seguro de tijeras

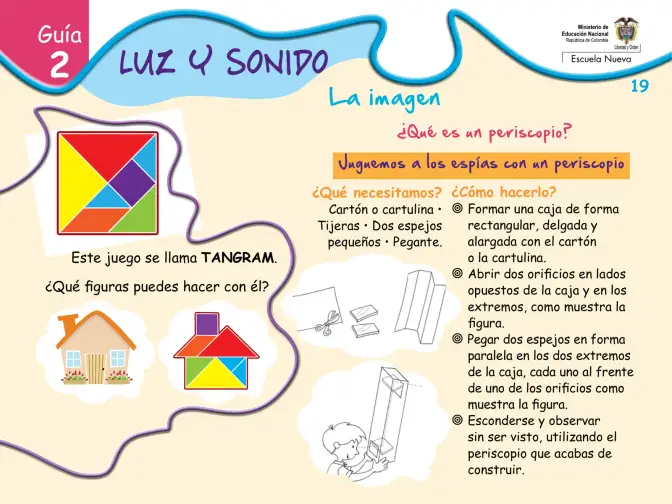

📝 Transcripción de la página (texto seleccionable) 759 caracteres
LUZ Q SONIDO
La imagen
iQué es un periscopio?
Juguemos a los espias con un periscopio
iQué necesitamos?iCómo hacerlo?
Este juego se llama TANGRAM.iQué figuras puedes hacer con él?
Cartón o cartulina·Tijeras · Dos espejos pequeños· Pegante.
- Formar una caja de forma rectangular, delgada y alargada con el cartón o la cartulina.
0Abrir dos orificios en lados opuestos de la caja y en los extremos, como muestra la figura.
- Pegar dos espejos en forma paralela en los dos extremos de la caja,cada uno al frente de uno de los orificios como muestra la figura.
0Esconderse y observar sin ser visto, utilizando el periscopio que acabas de construir.
Ministerio de Educación Nacional República de Colombia Libertad yOrdee Escuela Nueva
