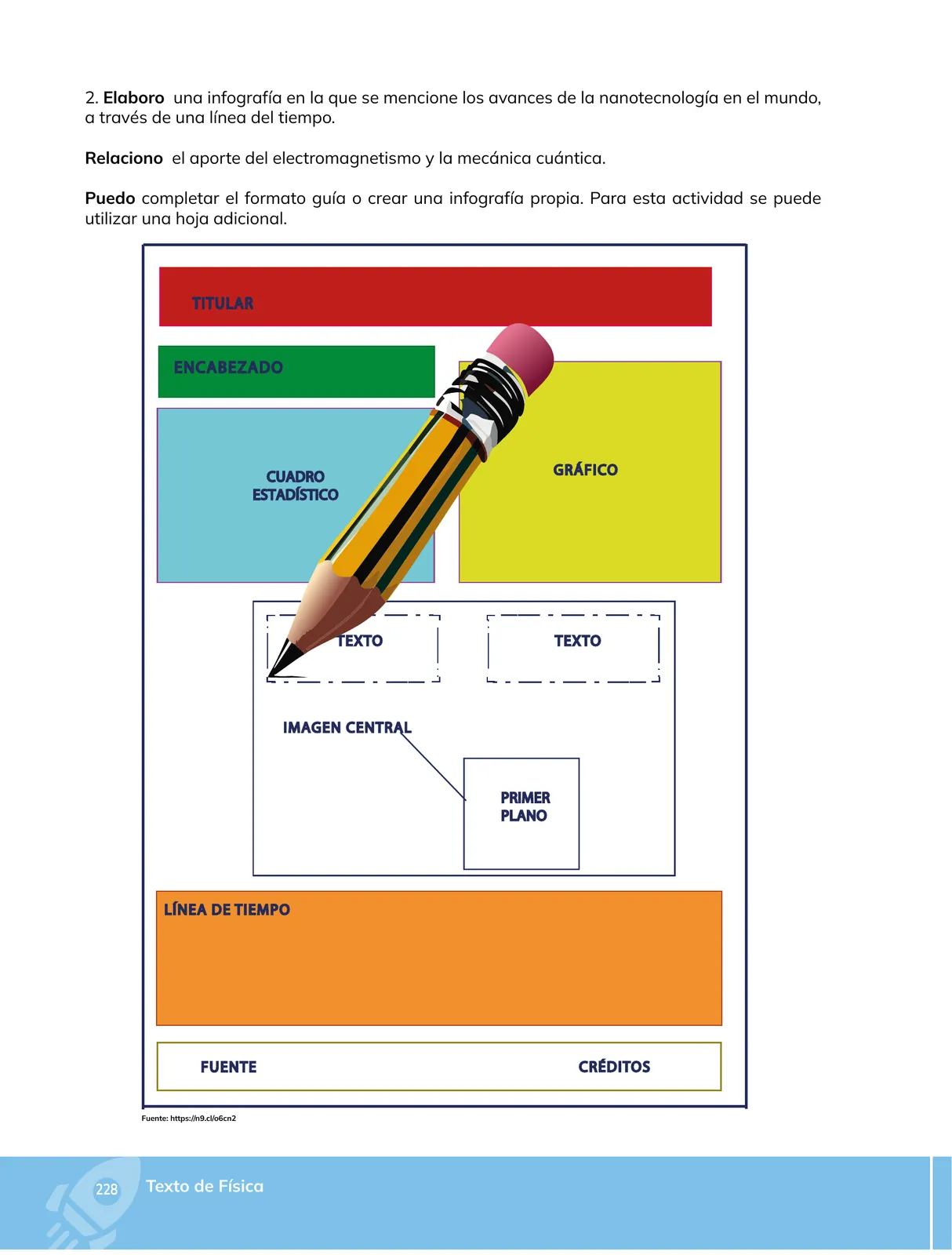

Elaboro una infografía en la que se mencionen los avances de la nanotecnología en el mundo, a través de una línea de tiempo.
Relaciono el aporte del electromagnetismo y la mecánica cuántica.
Puedo completar el formato guía o crear una infografía propia; para esta actividad se puede utilizar una hoja adicional.
Paso 1. Planifico la línea de tiempo (bloque "LÍNEA DE TIEMPO")
Selecciono hitos reales y verificables de la nanotecnología, ordenados cronológicamente:
timeline
title Avances de la nanotecnología en el mundo
1959 : Richard Feynman presenta "Hay mucho espacio abajo" en Caltech (EE. UU.)
1974 : Norio Taniguchi acuña el término "nanotecnología"
1981 : Binnig y Rohrer inventan el Microscopio de Efecto Túnel (STM), IBM
1985 : Kroto, Curl y Smalley descubren los fullerenos (C-60)
1990 : Escritura de "IBM" con 35 átomos de xenón individuales (IBM)
2000 : Se lanza la Iniciativa Nacional de Nanotecnología de EE. UU.
2010 : Geim y Novoselov obtienen el grafeno; Nobel de Química
2023 : Nobel de Química a Karikó y Weissman por las vacunas mRNA con nanopartículas lipídicas

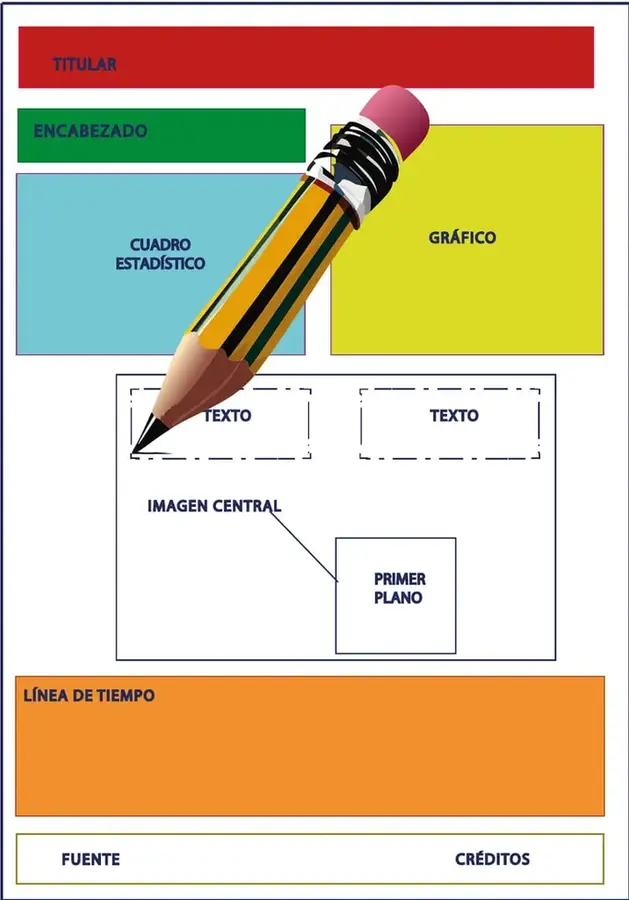

Paso 2. Completo el formato guía de la infografía
| Zona de la infografía | Contenido sugerido |
|---|---|
| TITULAR | "La nanotecnología: construyendo el futuro átomo a átomo" |
| ENCABEZADO | Breve definición: manipulación de la materia a escala nanométrica (1\,\text{nm} = 10^{-9}\,\text{m}), aplicada a medicina, electrónica, materiales y energía. |
| CUADRO ESTADÍSTICO | Valor global del mercado nanotecnológico: aproximadamente 750\,\text{millones de USD} (2020) y proyección superior a 1\,\text{billón USD} para 2027; número de productos nanotecnológicos disponibles supera los 2\,500. |
| GRÁFICO | Barras o línea: crecimiento del mercado nanotecnológico por región (Asia-Pacífico, Norteamérica, Europa). |
| TEXTO 1 | Definición y principios de funcionamiento (túnel cuántico, confinamiento). |
| TEXTO 2 | Aplicaciones: vectores de fármacos, transistores de 3 nm, sensores, pinturas autolimpiantes, membranas de filtración. |
| IMAGEN CENTRAL | Representación del microscopio de efecto túnel (STM) o de una nanopartícula lipídica. |
| PRIMER PLANO | Ampliación de la superficie de átomos visualizada por STM. |
| FUENTE | Instituto de Nanotecnología de Ecuador (INAMHI/ESPOL), revistas Nature Nanotechnology, Scientific American. |
| CRÉDITOS | Nombre del estudiante, curso, año (2024). |
Paso 3. Relaciono el aporte del electromagnetismo y la mecánica cuántica
flowchart TD
A[Electromagnetismo] --> B[Lev y campos eléctricos controlados con precisión nanométrica]
A --> C[Nanolitografía: patrones de circuitos con luz y electrones]
A --> D[LED, celdas solares y superconductores]
E[Mecánica cuántica] --> F[Túnel cuántico: base del STM de Binnig y Rohrer]
E --> G[Confinamiento cuántico: color y conductividad dependen del tamaño]
E --> H[Bandas de energía y semiconductores de 3 nm]
F --> I[Nanotecnología]
G --> I
H --> I
C --> I
D --> I
- Electromagnetismo: permite generar, medir y controlar campos eléctricos y magnéticos con una precisión del orden del nanómetro. La litografía electrónica, los LEDs, las celdas fotovoltaicas y los motores eléctricos de los robots que ensamblan nanoestructuras son aplicaciones directas de las leyes de Maxwell.
- Mecánica cuántica: explica el comportamiento de la materia a esa escala. Gracias al túnel cuántico, un电子 puede atravesar una barrera de potencial; el STM utiliza este fenómeno para "ver" átomos. El confinamiento cuántico hace que un mismo material cambie de color y de propiedades eléctricas al variar su tamaño, lo que explica el grafeno y los puntos cuánticos.
- Relación: el electromagnetismo aporta las herramientas de manipulación y medición; la mecánica cuántica aporta la comprensión de los fenómenos que ocurren a escala nanométrica. Ambos se combinan en el STM, la espectroscopía de partículas y la electrónica de nanoescala.
La infografía muestra la nanotecnología como convergencia del electromagnetismo (control de campos y litografía) y de la mecánica cuántica (túnel cuántico, confinamiento), con hitos de 1959 a 2023.
