Cámara ultrarrápida de Kiel: procesos electrónicos en grafito a escala de femtosegundos

📄 teoria fisica 🎓 bachillerato · 1° BGU Ecuador 🇪🇨 EC 🗣 Español

Página 232

232 de 274

Anterior Página 232 / 274 Siguiente

Respuesta rápida

Página informativa sin ejercicios. Idea central: cámara ultrarrápida de Kiel con resolución temporal de 13 fs que observa por primera vez la redistribución de electrones en grafito tras la excitación por pulsos de luz, confirmando la teoría.

📚 theory fisica ⭐ Dificultad 1/5 ⏱ 4 min lectura

Solución — Página 232

Fisica 1° · 2024

Ejercicio 1

(lectura de comprensión de la página)

Ejercicio 1

El artículo informa que el sistema electrónico desarrollado en la Universidad de Kiel alcanza una resolución temporal de 13 femtosegundos**, lo que lo convierte en una de las cámaras electrónicas más rápidas del mundo.

Ejercicio 2

** La física clave del instrumento se resume en el orden de magnitud de la duración del pulso de luz que la controla: $\Delta t \approx 13 \, \text{fs} = 13 \times 10^{-15} \, \text{s}$. Un pulso tan corto permite "filmar" procesos electrónicos que ocurren en esa misma escala de tiempo, en el rango de los femtosegundos (fs).

Ejercicio 3

** En el grafito, los electrones excitados por la luz ocupan estados por encima del nivel de Fermi. En la figura se observa, al comparar los tres instantes $-80 \, \text{fs}$, $0 \, ext{fs}$ y $13 \, ext{fs}$, cómo cambia la distribución de energía $E - E_F$ en función del momento $k_y$ (en $\text{\AA}^{-1}$): a $-80 \, ext{fs}$ (antes de la excitación) la señal se concentra por debajo de $E - E_F = 0$; a $0 \, ext{fs}$ (pico del pulso) aparece población intensa cerca del nivel de Fermi; y a $13 \, ext{fs}$ se ve cómo esa población se ha redistribuido, extendiéndose hasta valores positivos de $E - E_F$ (hasta cerca de $1 \, ext{eV}$), es decir, hacia estados vacíos por encima de $E_F$.

Ejercicio 4

** La escala de energía relevante es del orden del electrón-voltio: $E - E_F \in [-1, +1] \, ext{eV}$, equivalente a fotones en el rango del infrarrojo y visible cercano, coherente con pulsos láser ultrarrápidos usados en espectroscopía de fotoelectrones (ARPES) de tiempo resuelto.

Ejercicio 5

** El enlace entre tiempo y energía puede estimarse con el principio de incertidumbre tiempo-energía, $\Delta E \, \Delta t \gtrsim \hbar$, con $\hbar = 1{,}054 \times 10^{-34} \, ext{J} \cdot ext{s} = 6{,}58 \times 10^{-16} \, ext{eV} \cdot ext{s}$. Para $\Delta t = 13 \times 10^{-15} \, ext{s}$:

$\Delta E \gtrsim \frac{\hbar}{\Delta t} = \frac{6{,}58 \times 10^{-16} \, ext{eV} \cdot ext{s}}{13 \times 10^{-15} \, ext{s}} \approx 5{,}1 \times 10^{-2} \, ext{eV} \approx 0{,}05 \, ext{eV}$

Esto es la resolución energética mínima alcanzable por la ventana temporal del experimento, muy inferior al rango de $1 \, ext{eV}$ mostrado en la figura, de modo que los cambios observados son físicamente significativos.

Ejercicio 6

** Los resultados son relevantes porque confirman por primera vez las predicciones teóricas sobre procesos electrónicos ultrafast, y porque el método puede aplicarse en el futuro a materiales con propiedades ópticas prometedoras (fotónica, electrónica ultrafast).

Respuesta: el sistema Kiel resuelve procesos en grafito con $\Delta t \approx 13 \, ext{fs}$ , observando por primera vez cómo los electrones excitados por luz se redistribuyen alrededor del nivel de Fermi ( $E - E_F \sim \pm 1 \, ext{eV}$ ), en concordancia con la teoría.

Respuesta

el sistema Kiel resuelve procesos en grafito con $\Delta t \approx 13 \, ext{fs}$ , observando por primera vez cómo los electrones excitados por luz se redistribuyen alrededor del nivel de Fermi ( $E - E_F \sim \pm 1 \, ext{eV}$ ), en concordancia con la teoría.

Contenido de la página

Cámara ultrarrápida de Kiel: procesos electrónicos en grafito

La característica especial del sistema Kiel es su resolución temporal extremadamente alta de 13 femtosegundos. Esto lo convierte en una de las cámaras electrónicas más rápidas del mundo. "Gracias a la extremadamente corta duración de los pulsos de luz utilizados, podemos filmar los procesos ultrarrápidos en vivo. Nuestras investigaciones han demostrado que aquí está ocurriendo una cantidad sorprendente de cosas", explicó en un comunicado Michael Bauer, profesor de dinámica ultrarrápida.

Los experimentos del equipo de investigación de Kiel también confirman las predicciones teóricas por primera vez. Permiten una nueva perspectiva sobre un tema de investigación que apenas se ha investigado en esta breve escala de tiempo.

"A través de nuestras nuevas posibilidades técnicas, estos procesos complejos y fundamentales se pueden observar directamente por primera vez", dijo Bauer. Este enfoque también podría aplicarse en el futuro para investigar y optimizar movimientos ultrarrápidos de electrones agitados por la luz en materiales con propiedades ópticas prometedoras.

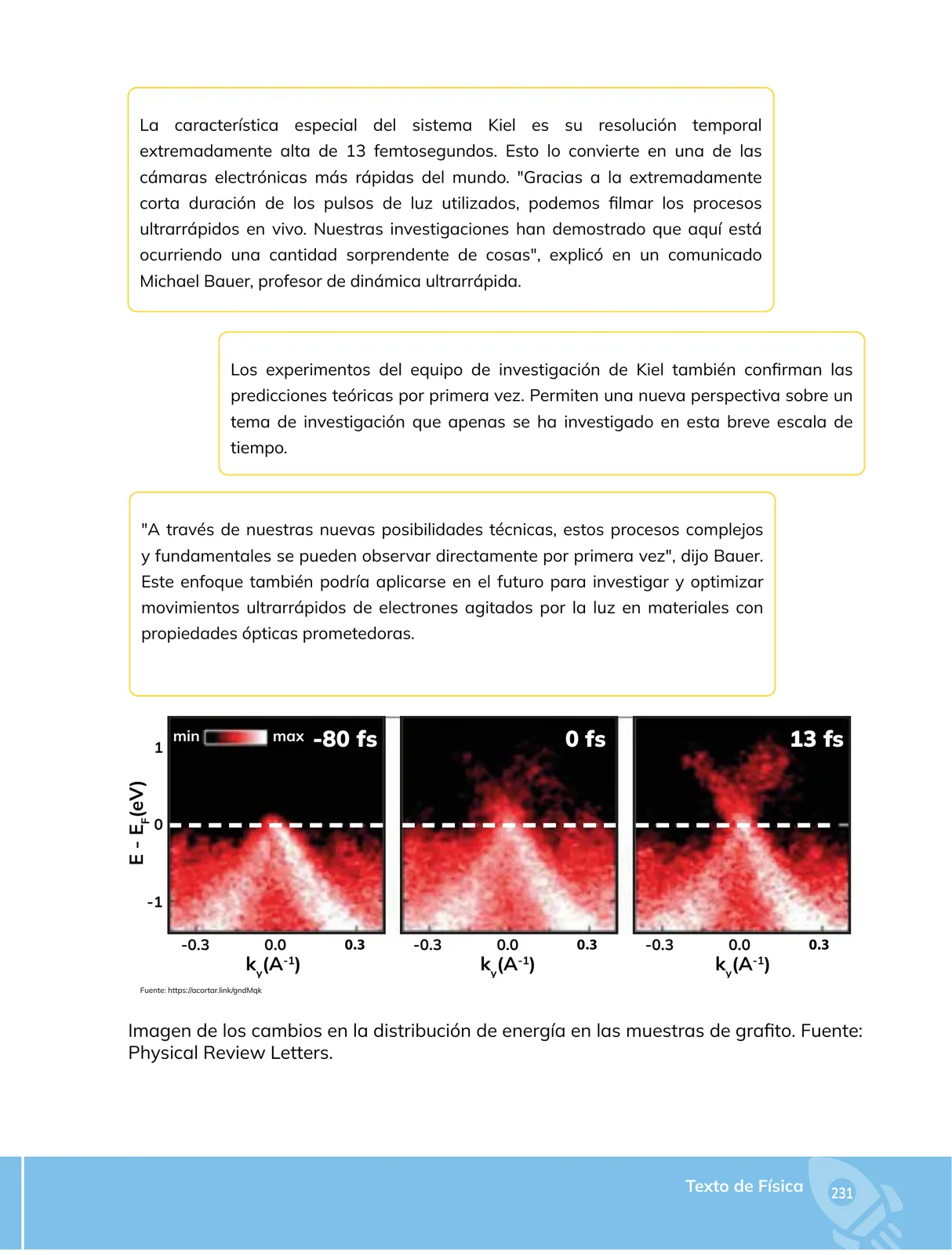

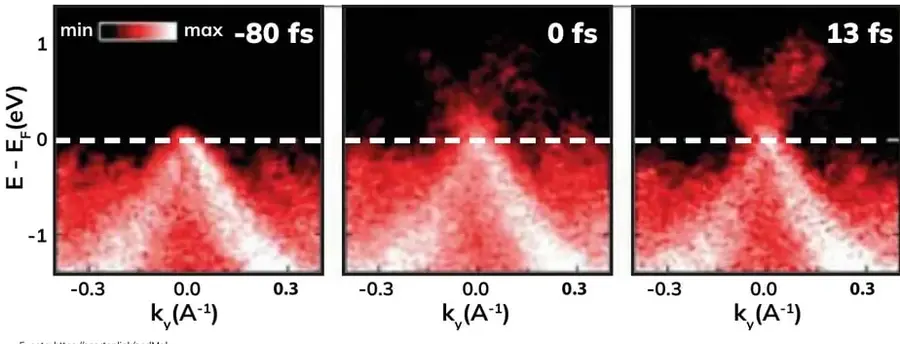

Imagen: cambios en la distribución de energía en muestras de grafito en tres instantes: $-80 \, ext{fs}$ (antes de la excitación), $0 \, ext{fs}$ (pico del pulso) y $13 \, ext{fs}$ (resolución temporal del sistema). Eje vertical: $E - E_F$ en $ext{eV}$ , con rango de $-1$ a $+1$ y línea punteada en $E - E_F = 0$ (nivel de Fermi). Eje horizontal: momento $k_y$ en $\text{\AA}^{-1}$ , de $-0{,}3$ a $+0{,}3$ . La barra de color va de intensidad mínima (negro/blanco) a máxima (rojo). Fuente: Physical Review Letters.

Comentario del docente (interpretación física):

Escala de tiempo: $1 \, ext{fs} = 10^{-15} ext{s}$ , así que $13 ext{fs} = 1{,}3 imes 10^{-14} ext{s}$ .
Escala de energía observada: $E - E_F \approx -1 \, ext{eV}$ a $+1 \, ext{eV}$ .
Principio de incertidumbre tiempo-energía: $\Delta E \gtrsim \hbar / \Delta t \approx 0{,}05 ext{eV}$ para $\Delta t = 13 ext{fs}$ .
El cambio de la figura: a $0 ext{fs}$ la excitación por el pulso llena estados cerca de $E_F$ ; a $13 ext{fs}$ esa población se redistribuye hacia estados por encima de $E_F$ .

Ejemplos resueltos

Convertir la resolución temporal del sistema Kiel a segundos y estimar la incertidumbre energética asociada.

Conversión: $1 ext{fs} = 10^{-15} ext{s}$ , luego $13 ext{fs} = 13 \times 10^{-15} ext{s} = 1{,}3 \times 10^{-14} ext{s}$ .
Aplicar $\Delta E \gtrsim \hbar/\Delta t$ : $\Delta E \gtrsim (6{,}58 \times 10^{-16} ext{eV} \cdot ext{s}) / (13 \times 10^{-15} ext{s})$ .
Resultado: $\Delta E \gtrsim 5{,}1 \times 10^{-2} ext{eV}$ , muy inferior al rango de $1 ext{eV}$ observado en la figura.

Tablas (5)

| Instante | Significado físico | Estado de la distribución |

|---|---|---|

| $-80 ext{fs}$ | Antes de la excitación | Señal concentrada por debajo de $E - E_F = 0$ |

| $0 ext{fs}$ | Pico del pulso de luz | Fuerte población intensa cerca del nivel de Fermi |

| $13 ext{fs}$ | Resolución temporal del sistema | La población se redistribuye hacia estados por encima de $E_F$ |

Fórmulas y ecuaciones

$\Delta$ E $\$ , $\Delta$ t $\gtrsim$ $\hbar$

$\Delta$ E $\approx$ 5{,}1 $\times$ $10^{-2}$ ext{eV} \ $(\Delta$ t = 13 ext{fs})

$\Delta$ t $\approx$ 13 ext{fs} = 13 $\times$ $10^{-15}$ $\$ , ext{s}

$\Delta$ E $\$ , $\Delta$ t $\gtrsim$ $\hbar$

$\Delta$ E $\gtrsim$ $\frac{\hbar}{\Delta t}$ = $\frac{6{,}58 \times 10^{-16} ext{eV} \cdot ext{s}}{13 \times 10^{-15} ext{s}}$ $\approx$ 0{,}05 ext{eV}

E - $E_F$ $\in$ [-1, +1] ext{eV}

$\hbar$ = 1{,}054 $\times$ $10^{-34}$ ext{J} $\cdot$ ext{s} = 6{,}58 $\times$ $10^{-16}$ ext{eV} $\cdot$ ext{s}

Glosario (7)

Femtosegundo (fs): Trillonésima de segundo ($10^{-15} \, ext{s}$), escala de tiempo en la que ocurren los procesos electrónicos y vibracionales en materiales.
Resolución temporal: Diferencia mínima entre dos eventos en el tiempo que un instrumento puede distinguir o registrar por separado.
Pulso de luz: Destello de radiación electromagnética de duración extremadamente corta, usado como sondeo para observar procesos ultrafast.
Nivel de Fermi ($E_F$): Energía que, a temperatura cero, separa los estados electrónicos ocupados de los vacíos en un material.
Distribución de energía electrónica: Representación de cómo se distribuyen los electrones en función de su energía y momento dentro del material.
Dinámica ultrarrápida: Rama de la física que estudia fenómenos que ocurren en escalas de tiempo del femtosegundo o menores.
Grafito: Forma alotrópica del carbono de estructura laminar, con bandas de energía que permiten conductividad eléctrica en el plano.

Preguntas para practicar

¿Por qué la observación directa de procesos ultrafast en grafito resulta un avance científico?

Porque confirma predicciones teóricas que antes no podían verificarse experimentalmente al no existir instrumentos con la resolución de 13 fs; además, abre la puerta a diseñar materiales con propiedades ópticas optimizadas para electrónica y fotónica de alta velocidad.

¿Qué indica la línea punteada en $E - E_F = 0$ de la figura?

Marca el nivel de Fermi: por debajo ($E - E_F < 0$) están los estados que, en equilibrio, están ocupados por electrones; por encima ($E - E_F > 0$) están los estados vacíos que los electrones excitados por la luz pueden ocupar temporalmente.

Temas y conceptos clave

Cámara electrónica ultrarrápida (sistema Kiel)Resolución temporal de 13 femtosegundosDistribución de energía en grafitoDinámica electrónica inducida por pulsos de luzConfirmación experimental de predicciones teóricasfemtosegundo (fs)resolución temporalpulsos de luznivel de Fermidistribución de energía electrónicamomento $k_y$procesos electrónicos ultrafastespectroscopía de fotoelectrones

Fuentes y referencias

Physical Review Letters (imagen)
https://bortor.link/jndMjk (crédito en la figura)
Comunicado de prensa de la Universidad de Kiel

¿Te fue útil esta página?

Figuras de la página (1)

Tres paneles de espectroscopía de fotoelectrones de tiempo resuelto en muestras de grafito, etiquetados $-80 ext{fs}$, $0 ext{fs}$ y $13 ext{fs}$, con eje vertical $E - E_F$ en $ ext{eV}$ (de $-1$ a $+1$) y eje horizontal $k_y$ en $\text{\AA}^{-1}$ (de $-0{,}3$ a $+0{,}3$); línea punteada horizontal en el nivel de Fermi; barra de color de intensidad mínima a máxima. Fuente: Physical Review Letters. — Figura 1 image

Preguntas que la gente también hace

¿Qué es un femtosegundo y por qué es importante en física moderna?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

¿Qué mide la cámara de Kiel en las muestras de grafito?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

¿Por qué la resolución temporal 13 fs permite observar procesos electrónicos?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

📌 Antes de leer esto

• Unidades de tiempo SI: segundo, milisegundo, microsegundo, nanosegundo, femtosegundo
• Energía del electrón y electrón-voltio
• Concepto de nivel de Fermi y bandas de energía
• Noción básica de que la luz puede excitar electrones en materiales

Siguiente tema sugerido

Espectroscopía de fotoelectrones (ARPES) resuelta en tiempo y su aplicación a grafeno y otros materiales 2D

📝 Transcripción de la página (texto seleccionable) 1330 caracteres

La característica especial del sistema Kiel es su resolución temporal extremadamente alta de 13 femtosegundos. Esto lo convierte en una de las cámaras electrónicas más rápidas del mundo. "Gracias a la extremadamente corta duración de los pulsos de luz utilizados, podemos filmar los procesos ultrarrápidos en vivo. Nuestras investigaciones han demostrado que aquí está ocurriendo una cantidad sorprendente de cosas", explicó en un comunicado Michael Bauer, profesor de dinámica ultrarrápida.

XL y

r GC

E - E.(eV)

-0.3 0.0 0.3 -0.3 0.0 0.3 -0.3 0.0 0.3 k,(A=) k,(A=) k,(A=)

Fuente: https:/lacortar.link/gndMok

Imagen de los cambios en la distribución de energía en las muestras de grafito. Fuente: Physical Review Letters.
