Ejercicio 2

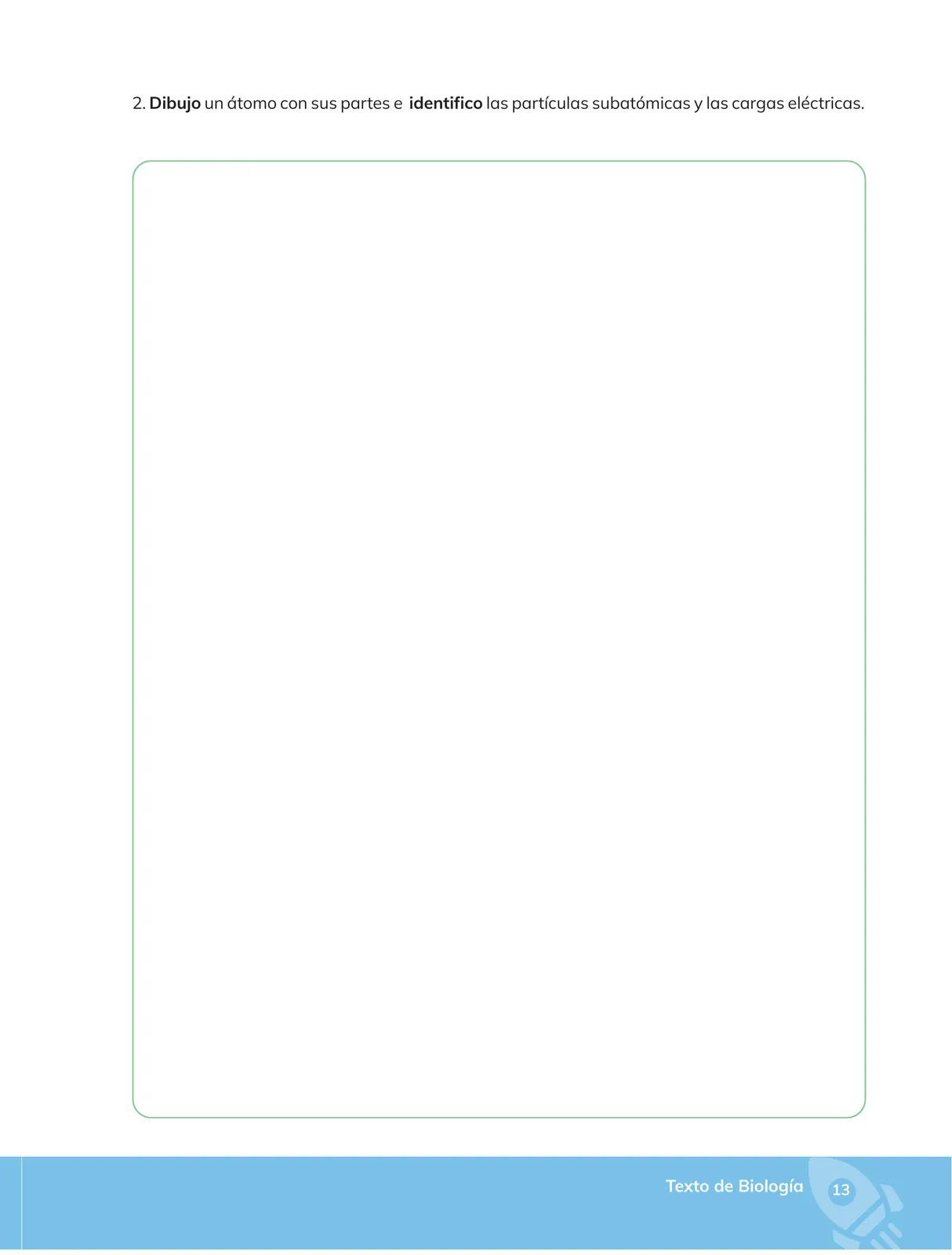

Dibuja un átomo con sus partes e identifica las partículas subatómicas y las cargas eléctricas.
El modelo aceptado para el dibujo es el átomo de Bohr: un núcleo central que contiene protones y neutrones, y una nube de electrones que rodea al núcleo en niveles u órbitas.
Estructura del dibujo
- Dibuja en el centro un círculo pequeño: es el núcleo atómico.
- Dentro del núcleo coloca partículas de dos tipos: protones (símbolo p^{+}) y neutrones (símbolo n^{0}).
- Alrededor del núcleo dibuja uno o más anillos (capas electrónicas o niveles de energía).
- Sobre los anillos coloca partículas pequeñas: los electrones (símbolo e^{-}).
- Etiqueta cada partícula con su nombre y con su carga eléctrica.
Identificación de las partículas subatómicas y sus cargas
| Partícula | Símbolo | Carga eléctrica | Masa aproximada | Ubicación |
|---|---|---|---|---|
| Protón | p^{+} | +1 (positiva) | 1,67 \times 10^{-27} \, \text{kg} (1 \, \text{u}) | Núcleo |
| Neutrón | n^{0} | 0 (neutra) | 1,67 \times 10^{-27} \, \text{kg} (1 \, \text{u}) | Núcleo |
| Electrón | e^{-} | -1 (negativa) | 9,11 \times 10^{-31} \, \text{kg} (\approx 0 \, \text{u}) | Capas alrededor del núcleo |
Comprobación de la neutralidad eléctrica
- En un átomo neutro el número de protones es igual al número de electrones: Z = N_{p^{+}} = N_{e^{-}}.
- Carga total = N_{p^{+}} \times (+1) + N_{n^{0}} \times 0 + N_{e^{-}} \times (-1).
- Ejemplo, átomo de helio (Z = 2): carga = 2 \times (+1) + 0 + 2 \times (-1) = 2 - 2 = 0.
- Si se arranca o gana un electrón, el átomo se convierte en ión: \text{átomo} + e^{-} \rightarrow \text{ión negativo (anión)}; \text{átomo} - e^{-} \rightarrow \text{ión positivo (catión)}.
Diagrama del átomo etiquetado
flowchart TB
A["ÁTOMO"] --> B["Núcleo atómico"]
A --> C["Capas electrónicas (niveles de energía)"]
B --> D["Protones p⁺ — carga +1 (positiva)"]
B --> E["Neutrones n⁰ — carga 0 (neutra)"]
C --> F["Electrones e⁻ — carga −1 (negativa)"]
Respuesta
El átomo se dibuja con un núcleo que contiene protones (carga +1) y neutrones (carga 0), rodeado por electrones (carga -1) en capas; en el átomo neutro protones = electrones.
