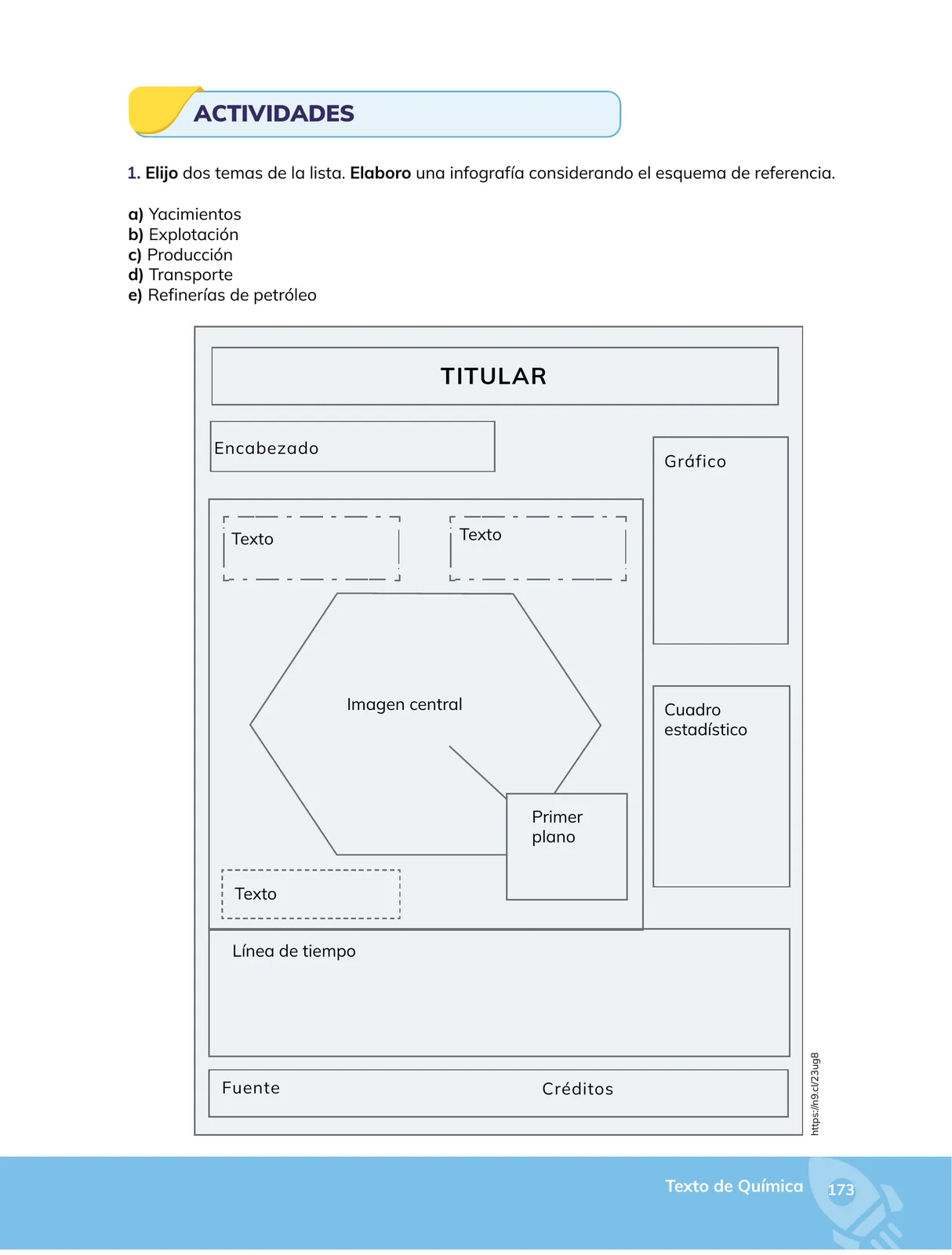

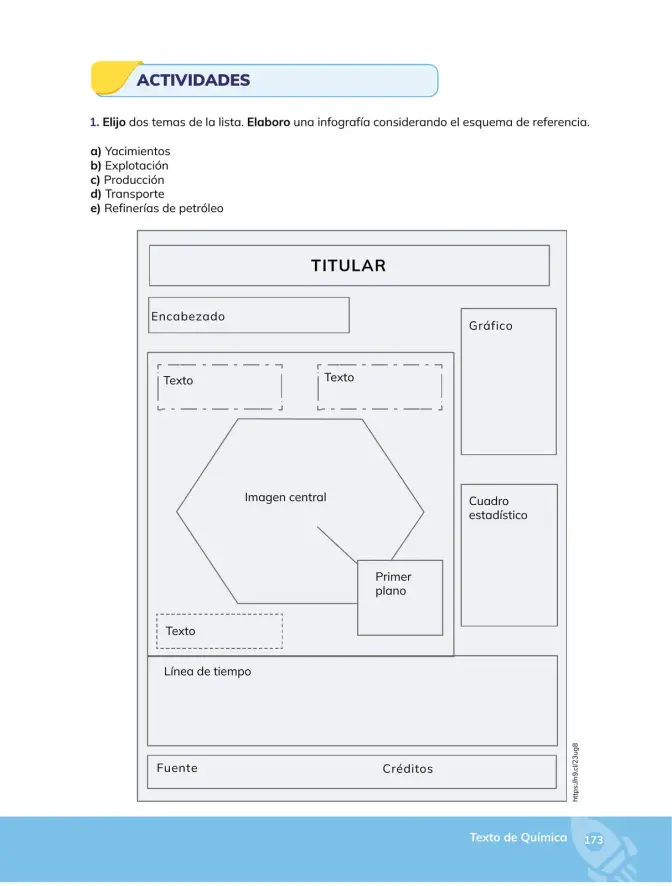

Elijo dos temas de la lista y elaboro una infografía considerando el esquema de referencia.
Temas elegidos: a) Yacimientos y e) Refinerías de petróleo.

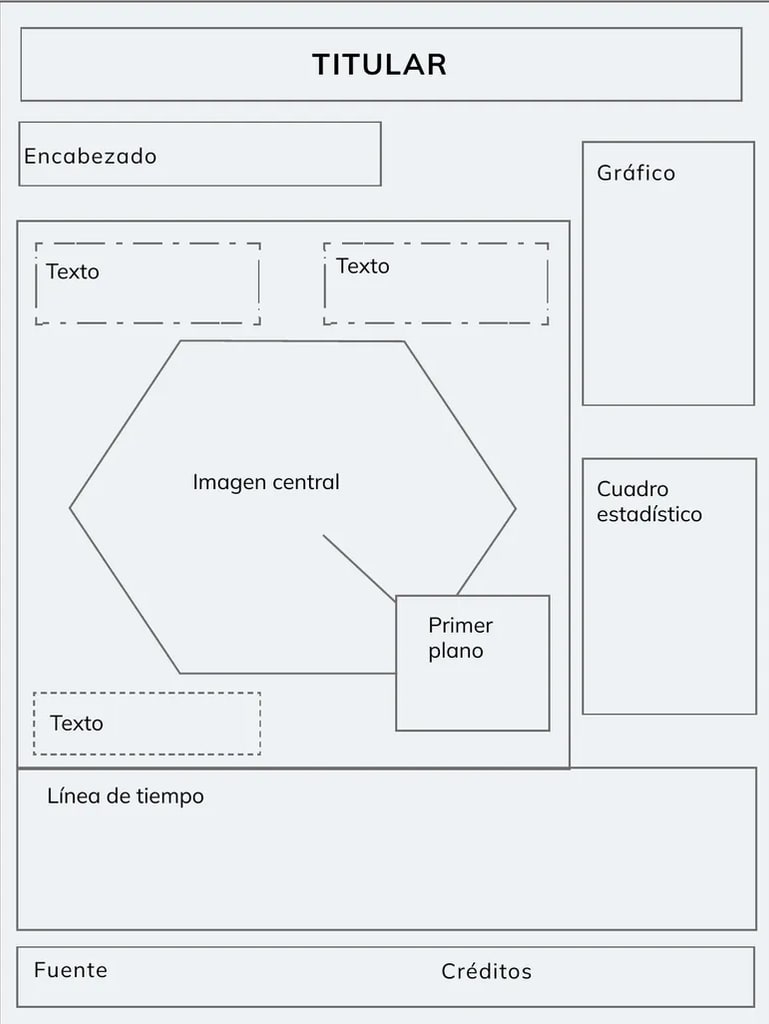

El esquema de referencia exige ocupar cada recuadro. A continuación se completa la infografía tema por tema.
Paso 1 — Titular
Debe ser breve y llamativo, con la idea principal del tema.
Titular sugerido: Yacimientos y refinerías: el camino del petróleo desde la roca hasta el combustible
Paso 2 — Encabezado
Enunciado introductorio (1–2 oraciones):
El petróleo es una mezcla de hidrocarburos formada por los elementos carbono (C) e hidrógeno (H), con trazas de N, S y O. Se acumula en rocas sedimentarias porosos y permeables —los yacimientos— y se transforma en refinerías en combustibles y materias primas petroquímicas.
Paso 3 — Textos de la infografía (contenido de los recuadros "Texto")
Tema a) Yacimientos
- Un yacimiento es una acumulación de hidrocarburos atrapada en una roca almacén (arenisca o caliza porosa) sellada por una roca impermeable (esquisto o arcilla), formando una trampa geológica.
- Los elementos clave son: roca generadora (lutita), roca almacén, roca sello, trampa (anticlinal, falla o domo salino) y la columna de agua que subyace al aceite.
- El petróleo crudo es una mezcla con densidad que se clasifica en: ligero (< 0.87 \\, \\text{g/cm}^{3}), medio (0.87–0.92 \\, \\text{g/cm}^{3}) y pesado (> 0.92 \\, \\text{g/cm}^{3}).
Tema e) Refinerías de petróleo
- La refinería transforma el crudo en productos por destilación fraccionada basándose en diferencias de punto de ebullición.
- En la columna de destilación las fracciones salen de arriba hacia abajo: gases (< 30^{\\circ}\\text{C}), gasolina (30–200^{\\circ}\\text{C}), queroseno, diésel (200–350^{\\circ}\\text{C}), aceites y residuos (> 350^{\\circ}\\text{C}).
- Se usan además reformado, craqueo catalítico, isomerización y desulfuración para elevar la calidad de las gasolinas y reducir el azufre (menos de 0.01\\,\\% en gasolina).
Paso 4 — Imagen central
Descripción: esquema de la tierra con una roca generadora, una roca almacén porosa atrapada bajo una trampa anticlinal, una plataforma de perforación sobre el yacimiento y, al lado, una refinería con columnas de destilación.
Paso 5 — Primer plano
Recuadro que amplía un detalle: la columna de destilación fraccionada con su distribución de temperaturas y productos. Ver tabla del Paso 7.
Paso 6 — Gráfico
Gráfico de barras del rango de temperatura de ebullición de cada fracción de la destilación:
xychart-beta
title "Rangos de temperatura de ebullición (°C)"
x-axis ["Gases", "Naftas", "Gasolina", "Queroseno", "Diésel", "Aceites", "Residuos"]
y-axis "Temperatura (°C)" 0 --> 500
bar [30, 150, 200, 275, 350, 450, 500]
Paso 7 — Cuadro estadístico (primer plano, en forma de tabla)
| Fracción | T de ebullición (^{\\circ}\\text{C}) | Usos principales |
|---|---|---|
| Gases (C_1–C_4) | < 30 | Cocción, calentamiento, gas licuado |
| Nafta (C_5–C_6) | 30–150 | Solventes, petroquímica |
| Gasolina (C_7–C_{11}) | 150–200 | Combustible de vehículos |
| Queroseno (C_{12}–C_{16}) | 200–275 | Aviación (jet fuel), iluminación |
| Diésel (C_{16}–C_{20}) | 275–350 | Transporte pesado, maquinaria |
| Aceites (C_{20}–C_{35}) | 350–450 | Lubricantes, grasas |
| Residuos (> C_{35}) | > 450 | Asfalto, fuel oil, craqueo |
Composición aproximada de un crudo liviano ecuatoriano (dato orientativo): gasolina \\approx 35\\%, diésel \\approx 30\\%, queroseno \\approx 10\\%, residuos \\approx 25\\%.
Paso 8 — Línea de tiempo
timeline
title Historia del petróleo en Ecuador
1878 : Primer pozo manual cerca de Taura
1945 : Se crea el Servicio de Estudios de Hidrocarburos
1964 : Descubrimiento del campo Sacha
1972 : Puesta en marcha de la refinería de Esmeraldas (110 000 barriles/día)
1990s : Apertura del sector a empresas privadas
2000s : Modernización de la refinería de Esmeraldas (hidrotratamiento)
Paso 9 — Fuente y créditos
- Fuente: Texto de Química, 2.º de Bachillerato, SEEC (Ecuador, 2024), pág. 173; datos de la refinería de Esmeraldas: Petroecuador.
- Créditos: elaborado por [nombre del estudiante], curso [ ], [mes y año].
Paso 10 — Criterios de evaluación de la infografía
- ¿El titular comunica el tema en una frase?
- ¿Están todos los recuadros del esquema completos (sin dejar "[completar]")?
- ¿Los textos usan lenguaje técnico y, cuando hace falta, fórmulas correctas?
- ¿El gráfico y el cuadro estadístico se corresponden con el tema elegido?
- ¿Se citaron las fuentes?
Infografía completa con los dos temas elegidos, todos los recuadros del esquema ocupados y respaldada con datos de referencia.
